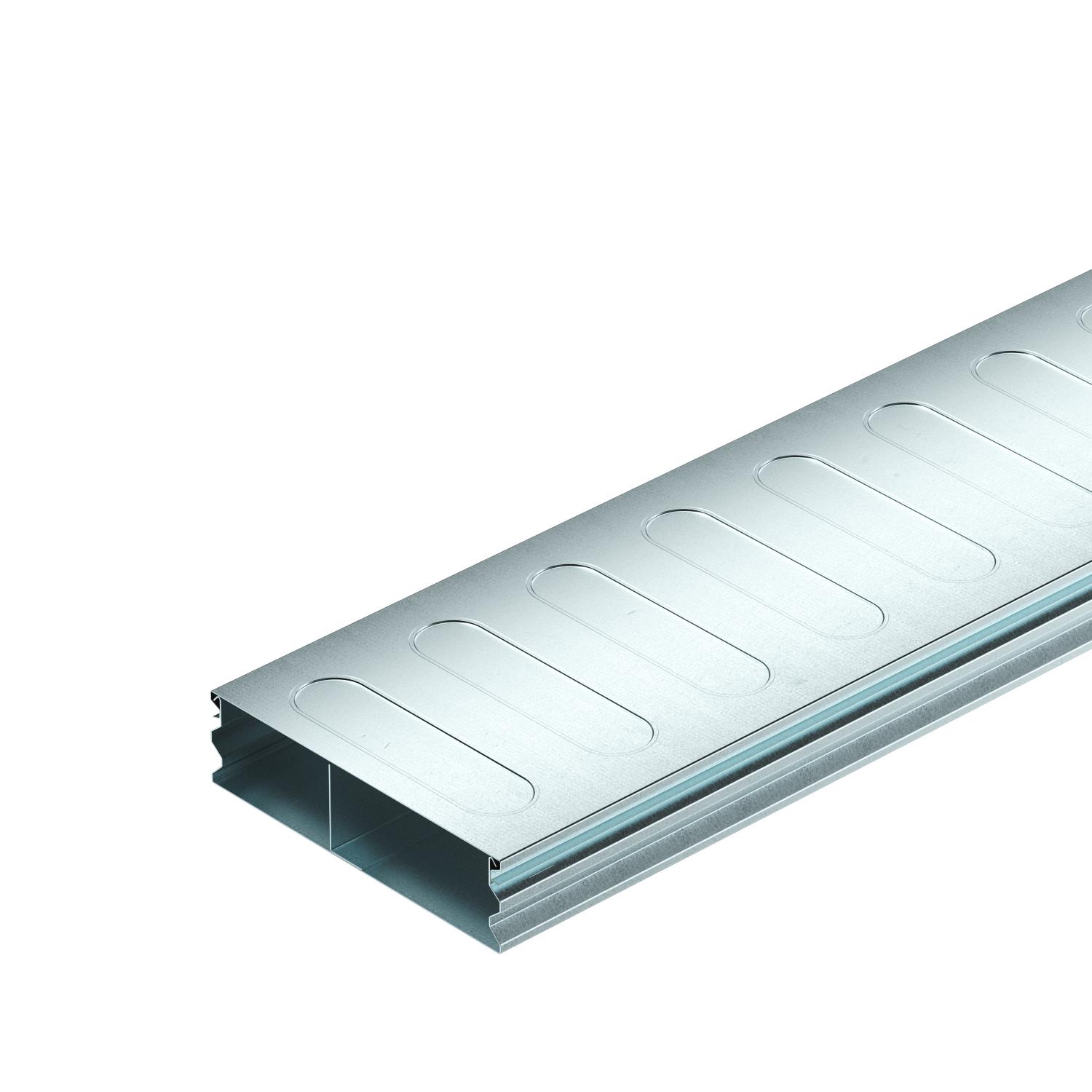

Goulotte sous plancher, en 2 parties, à 2 compartiments, hauteur de goulotte 48 mm
Réf. 7400261 | EAN 4012197351946
- Description du produit
-
Description du produitGoulotte sous plancher (en 2 parties) pour la pose de câbles et conduites dans des systèmes sous plancher noyés dans la chape selon EN 50085-2-2. Couvercle de goulotte amovible, emboîtable sur toute la longueur. Avec séparateur dans le socle de la goulotte. Capacité de charge maximale jusqu’à 1,5 kN.
Les parois latérales profilées offrent une fonction de verrouillage pour verrouiller le couvercle de goulotte sur le socle de goulotte. Les nervures de renfort dans le couvercle de goulotte servent à la stabilisation.
-
- Caractéristiques techniques
-
Caractéristiques techniques

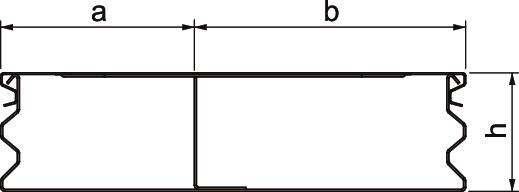

Charge verticale, grande surface jusqu'à 1 500 N Cote a 80 mm Cote b 110 mm couvercle amovible oui Découplable non Dimension 2000x190x48 Dimension h 48 mm Domaine d'application noyés dans la chape Empreinte CO2 (GWP) du berceau à la porte 7,6791 kg CO2e / 1 Mètre Hauteur 48 mm Hauteur de goulotte min. 48 mm Largeur 190 mm Largeur de goulotte min. 190 mm Longueur 2000 mm Matériau Acier Nombre de séparateurs fixes 1 Nombre de voies 2 St. Section de traction a 3413 mm² Section de traction b 4804 mm² Section utile 8217 mm² Surface galvanisé par bande Tôle de fond oui - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

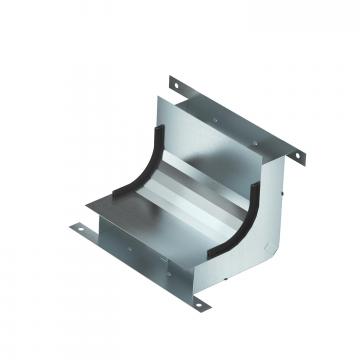

Coude vertical, à 2 compartiments, hauteur de goulotte 48 mm
KV2 19048-2 7400629 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Éclisse de raccordement, conductrice pour EÜK-2
VL 190-2 7400988 1 Pièce - Téléchargements
-
Fiche technique S2 19048-2 / 7400261 , 0.17MB , pdfDéclaration de conformité UE S2 19048-2 / 7400261 , 0.10MB , pdfREACH Déclaration de conformité S2 19048-2 / 7400261 , 0.12MB , pdfRoHS Déclaration de conformité S2 19048-2 / 7400261 , 0.13MB , pdfInstructions de montage Système de conduit sous chape EÜK , 10.26MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdf
