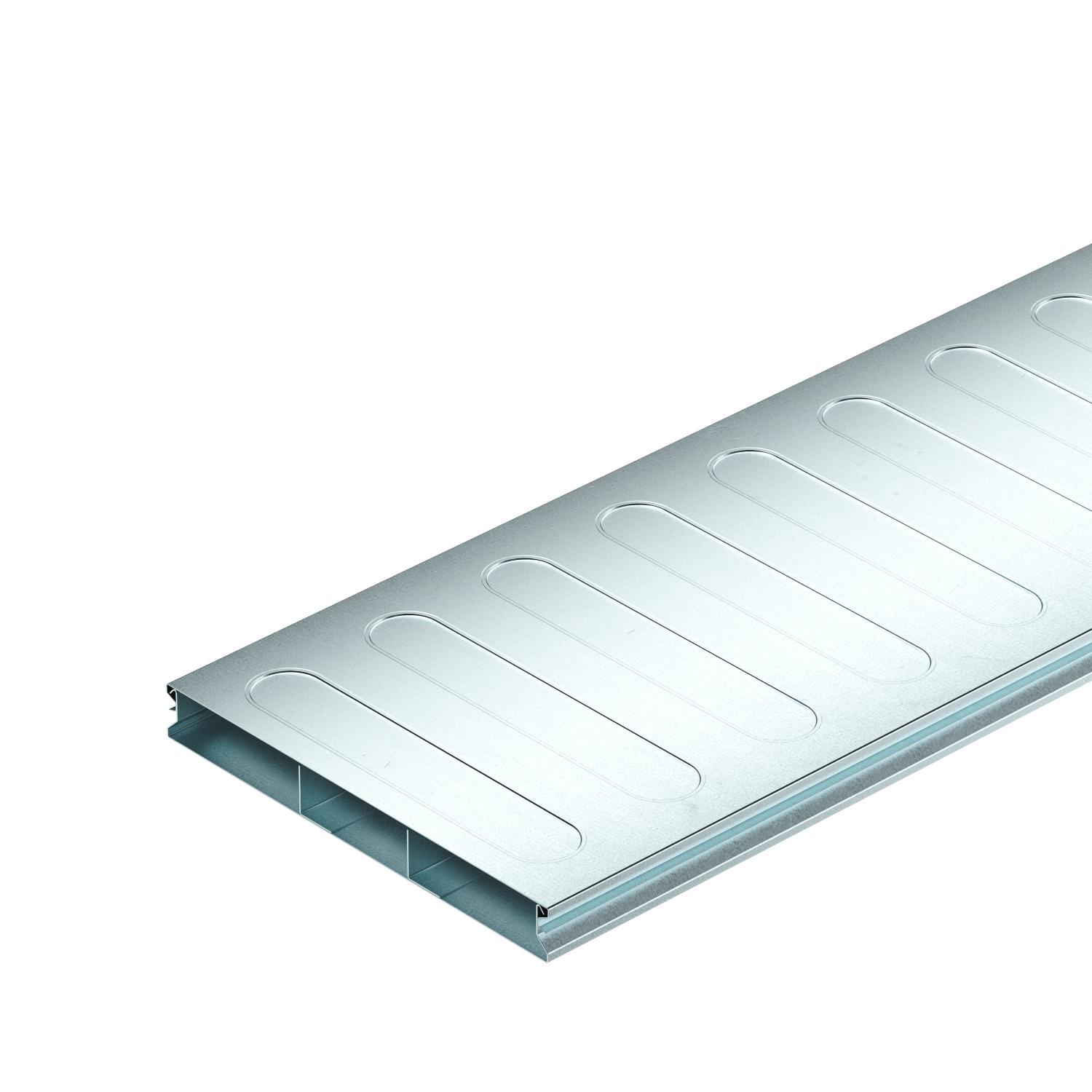

Goulotte sous plancher, en 2 parties, à 3 compartiments, hauteur de goulotte 28 mm
Réf. 7400275 | EAN 4012197352042
- Description du produit
-
Description du produitGoulotte sous plancher (en 2 parties) pour la pose de câbles et conduites dans des systèmes sous plancher noyés dans la chape selon EN 50085-2-2. Couvercle de goulotte amovible, emboîtable sur toute la longueur. Avec séparateur dans le socle de la goulotte. Capacité de charge maximale jusqu’à 1,5 kN.
Les parois latérales profilées offrent une fonction de verrouillage pour verrouiller le couvercle de goulotte sur le socle de goulotte. Les nervures de renfort dans le couvercle de goulotte servent à la stabilisation.
-
- Caractéristiques techniques
-
Caractéristiques techniques

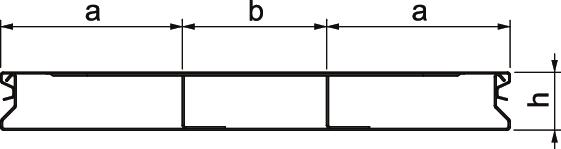

Charge verticale, grande surface jusqu'à 1 500 N Cote a 90 mm Cote b 70 mm couvercle amovible oui Découplable non Dimension 2000x250x28 Dimension h 28 mm Domaine d'application noyés dans la chape Empreinte CO2 (GWP) du berceau à la porte 8,7929 kg CO2e / 1 Mètre Hauteur 28 mm Hauteur de goulotte min. 28 mm Largeur 250 mm Largeur de goulotte min. 250 mm Longueur 2000 mm Matériau Acier Nombre de séparateurs fixes 2 Nombre de voies 3 St. Section de traction a 2166 mm² Section de traction b 1798 mm² Section utile 6130 mm² Surface galvanisé par bande Tôle de fond oui - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

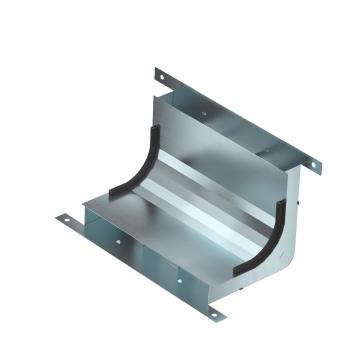

Coude vertical, à 3 compartiments, hauteur de goulotte 28 mm
KV3 25028-2 7400645 1 Pièce

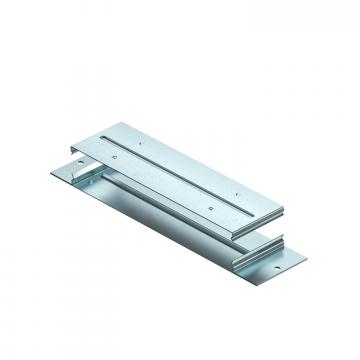

Éclisse de raccordement, conductrice pour EÜK-2
VL 250-2 7400992 1 Pièce - Téléchargements
-
Fiche technique S3 25028-2 / 7400275 , 0.17MB , pdfDéclaration de conformité UE S3 25028-2 / 7400275 , 0.10MB , pdfREACH Déclaration de conformité S3 25028-2 / 7400275 , 0.12MB , pdfRoHS Déclaration de conformité S3 25028-2 / 7400275 , 0.13MB , pdfInstructions de montage Système de conduit sous chape EÜK , 10.26MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdf
