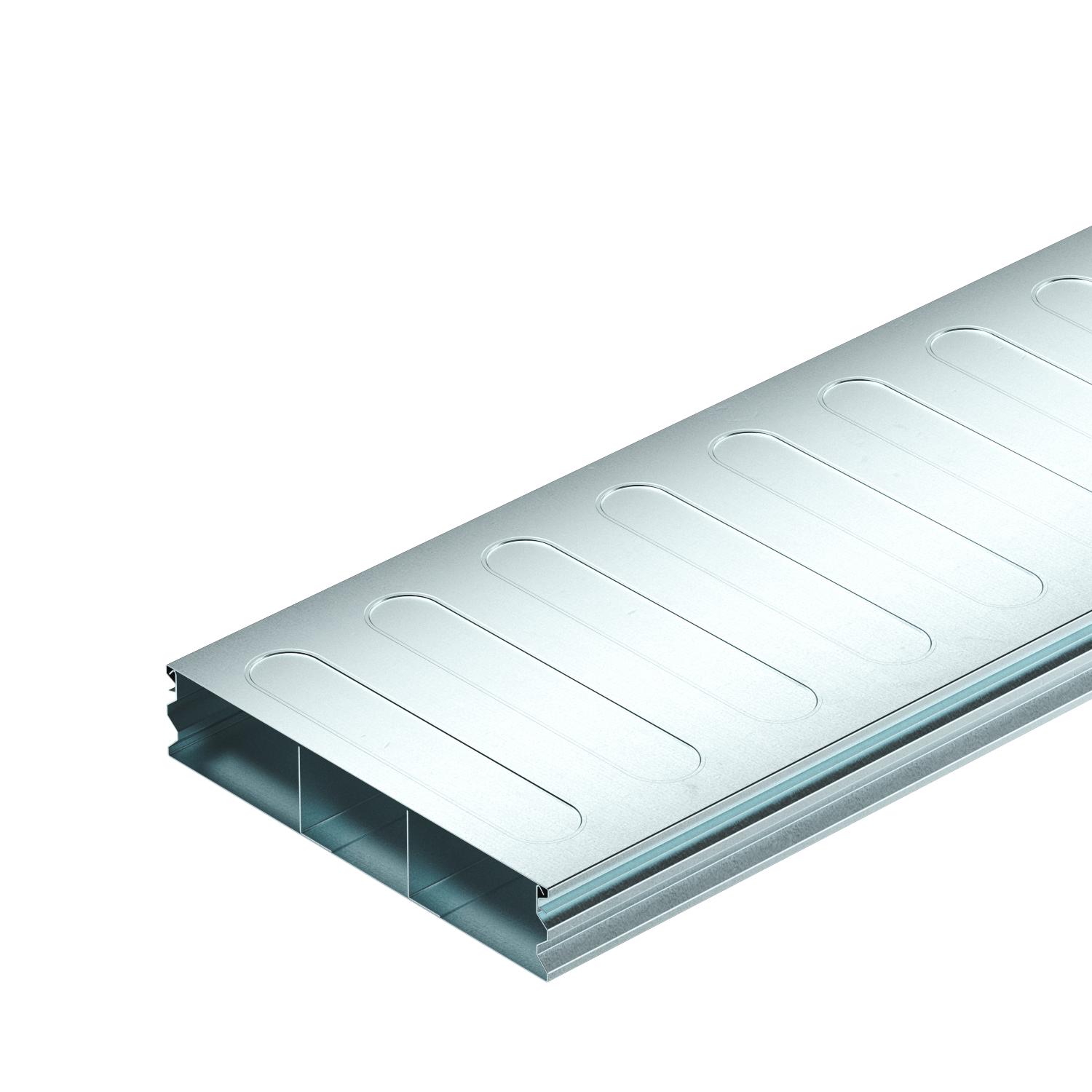

Goulotte sous plancher, en 2 parties, à 3 compartiments, hauteur de goulotte 48 mm 2000 | 250 | 3

Goulotte sous plancher, en 2 parties, à 3 compartiments, hauteur de goulotte 48 mm

Réf. 7400281 | EAN 4012197352080

Réf. / Type

Longueur	2000 mm

Largeur

Nombre de voies	3 St.

Description du produit

Description du produit

Goulotte sous plancher (en 2 parties) pour la pose de câbles et conduites dans des systèmes sous plancher noyés dans la chape selon EN 50085-2-2. Couvercle de goulotte amovible, emboîtable sur toute la longueur. Avec séparateur dans le socle de la goulotte. Capacité de charge maximale jusqu’à 1,5 kN.

Les parois latérales profilées offrent une fonction de verrouillage pour verrouiller le couvercle de goulotte sur le socle de goulotte. Les nervures de renfort dans le couvercle de goulotte servent à la stabilisation.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 1 500 N

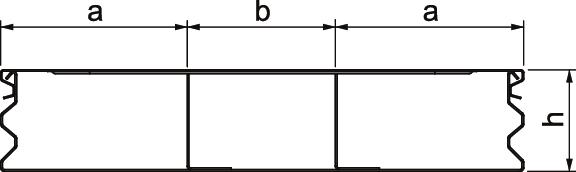

Cote a	90 mm
Cote b	70 mm
couvercle amovible	oui
Découplable	non
Dimension	2000x250x48
Dimension h	48 mm
Domaine d'application	noyés dans la chape
Empreinte CO2 (GWP) du berceau à la porte	10,0773 kg CO2e / 1 Mètre
Hauteur	48 mm
Hauteur de goulotte min.	48 mm

Largeur	250 mm
Largeur de goulotte min.	250 mm
Longueur	2000 mm
Matériau	Acier
Nombre de séparateurs fixes	2
Nombre de voies	3 St.
Section de traction a	3854 mm²
Section de traction b	3184 mm²
Section utile	10892 mm²
Surface	galvanisé par bande
Tôle de fond	oui

Tous les types

Tous les types

Type	Longueur	Largeur	Nombre de voies	Réf.	Quantité	Plus petite unité de vente
S3 25048-2	2000 mm	250 mm	3 St.	7400281	m	2 m
S3 35048-2	2000 mm	350 mm	3 St.	7400291	m	2 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

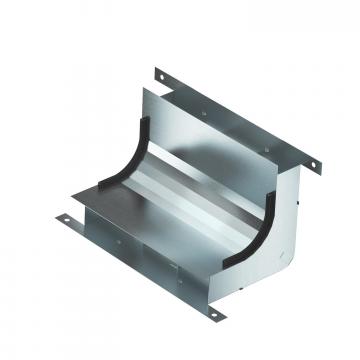

Coude vertical, à 3 compartiments, hauteur de goulotte 48 mm	KV3 25048-2	7400653	Pièce	1 Pièce
Éclisse de raccordement, conductrice pour EÜK-2	VL 250-2	7400992	Pièce	1 Pièce
