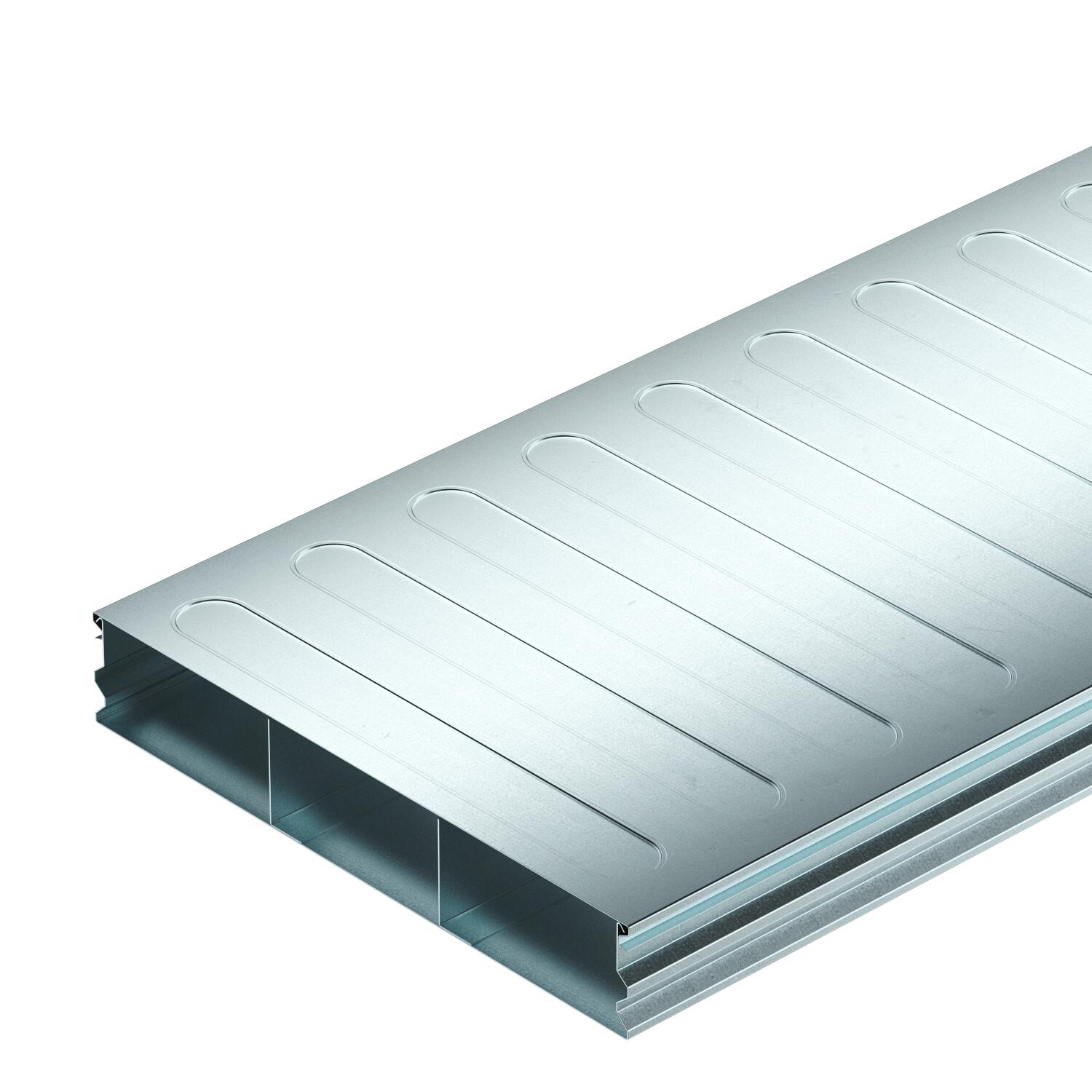

Goulotte sous plancher, en 2 parties, à 3 compartiments, hauteur de goulotte 58 mm 2000 | 350 | 3

Goulotte sous plancher, en 2 parties, à 3 compartiments, hauteur de goulotte 58 mm

Réf. 7400293 | EAN 4012197352189

Réf. / Type

Longueur	2000 mm

Largeur

Nombre de voies	3 St.

Description du produit

Description du produit

Goulotte sous plancher (en 2 parties) pour la pose de câbles et conduites dans des systèmes sous plancher noyés dans la chape selon EN 50085-2-2. Couvercle de goulotte amovible, emboîtable sur toute la longueur. Avec séparateur dans le socle de la goulotte. Capacité de charge maximale jusqu’à 1,5 kN. Compatible uniquement avec UZD250-4/350-4.

Les parois latérales profilées offrent une fonction de verrouillage pour verrouiller le couvercle de goulotte sur le socle de goulotte. Les nervures de renfort dans le couvercle de goulotte servent à la stabilisation.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 1 500 N

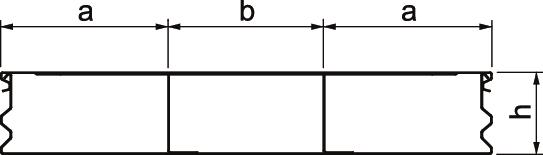

Cote a	120 mm
Cote b	110 mm
couvercle amovible	oui
Découplable	non
Dimension	2000x350x58
Dimension h	58 mm
Domaine d'application	noyés dans la chape
Empreinte CO2 (GWP) du berceau à la porte	13,0595 kg CO2e / 1 Mètre
Hauteur	58 mm
Hauteur de goulotte min.	58 mm

Largeur	350 mm
Largeur de goulotte min.	350 mm
Longueur	2000 mm
Matériau	Acier
Nombre de séparateurs fixes	2
Nombre de voies	3 St.
Section de traction a	6341 mm²
Section de traction b	6112 mm²
Section utile	18794 mm²
Surface	galvanisé par bande
Tôle de fond	oui

Tous les types

Tous les types

Type	Longueur	Largeur	Nombre de voies	Réf.	Quantité	Plus petite unité de vente
S3 25058-2	2000 mm	250 mm	3 St.	7400283	m	2 m
S3 35058-2	2000 mm	350 mm	3 St.	7400293	m	2 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

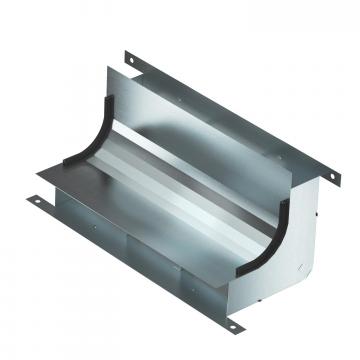

Coude vertical, à 3 compartiments, hauteur de goulotte 58 mm	KV3 35058-2	7400667	Pièce	1 Pièce

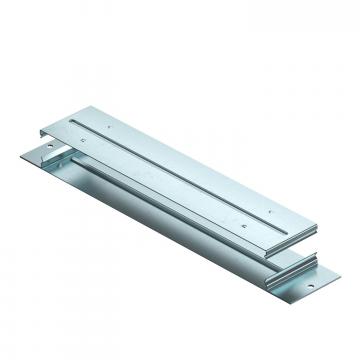

Éclisse de raccordement, conductrice pour EÜK-2	VL 350-2	7400996	Pièce	1 Pièce
