Hanger bolt set for PV module mounting, corrugated roof

Réf. 5901820 | EAN 4012197459789

Description du produit
Description du produit

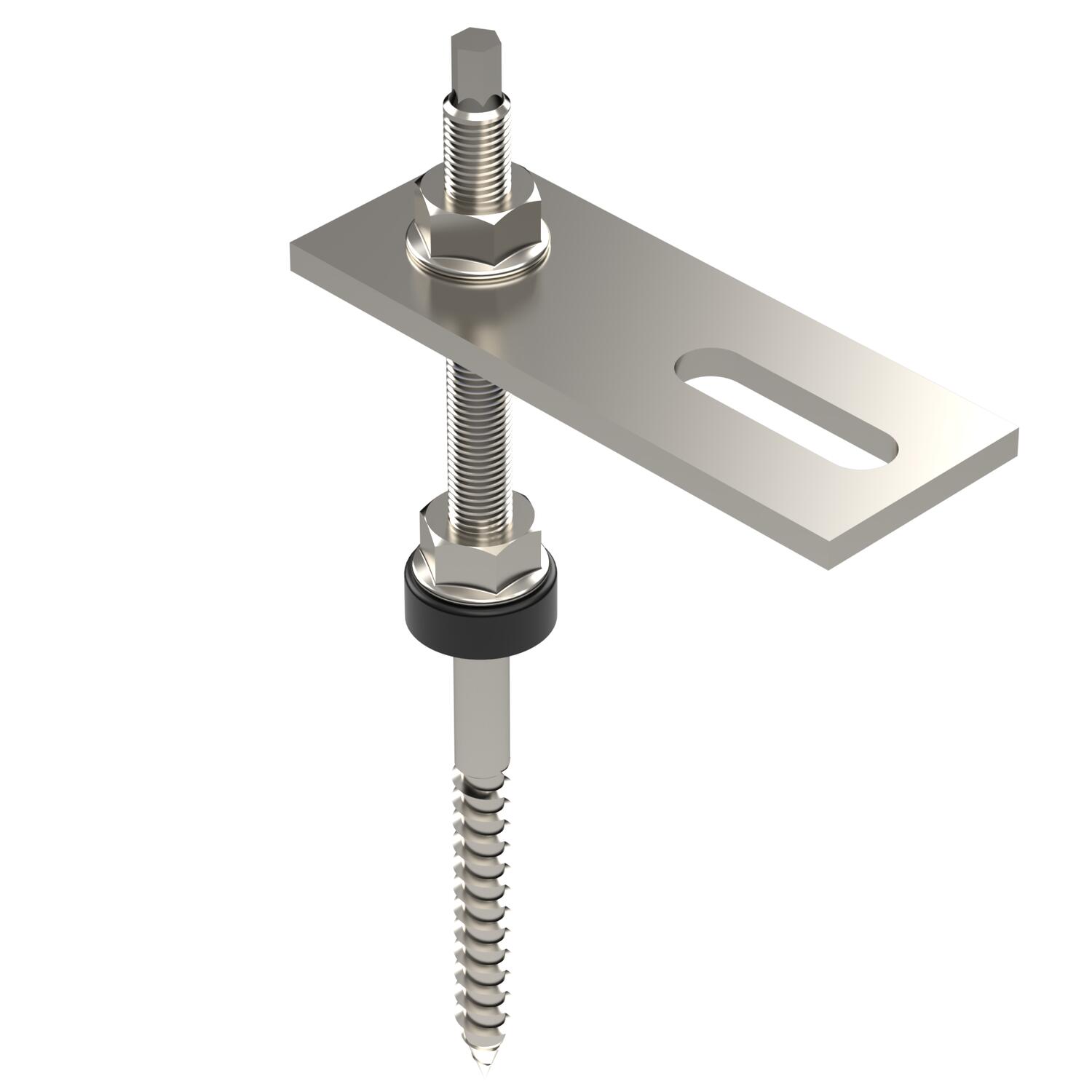

Hanger bolt set to mount photovoltaic modules on pitched roofs in combination with the TP 45 support profile. Suitable for fastening in the wooden substructure of corrugated roofs made out of plastic, tin or fibre cement. Set consists of hanger bolt with pre-mounted EPDM seal, adapter plate for the support profile and additional nuts for the optional height adjustment. Fastening of the support profile with screw with slot nut, type SKS HM (please order separately).
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Emballage sans plastique
  • Packaging made entirely from recycled cardboard
  • Empreinte CO₂ (PCF)
Caractéristiques techniques

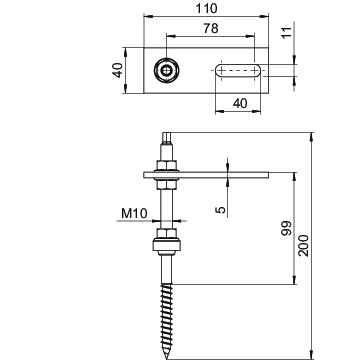

Dimensions

Cote L1 110 mm
Couleur acier inoxydable
Diamètre 10 mm
Diamètre de tige 10 mm
Dimension 200x40x27
Dimension G 64 mm
Empreinte CO2 (GWP) du berceau à la porte 0,0083 kg CO2e / 1 Pièce
Filetage, métrique 10
Forme de la tête hexagonale
Longueur 200 mm
Matériau acier inoxydable 1.4301
Max. Roof structure strength 70 mm
Système à visser hexagonale
Système à visser Hexagon head
Type de filetage métrique
Tous les types

Tous les types

Type Longueur Diamètre de tige Réf. Quantité Plus petite unité de vente
STSS 10x200 A2 200 mm 10 mm 5901820
20 Pièce
STSS 12x200 A2 200 mm 12 mm 5901826
20 Pièce
STSS 12x300 A2 300 mm 12 mm 5901828
20 Pièce
Téléchargements

Télécharger

Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
