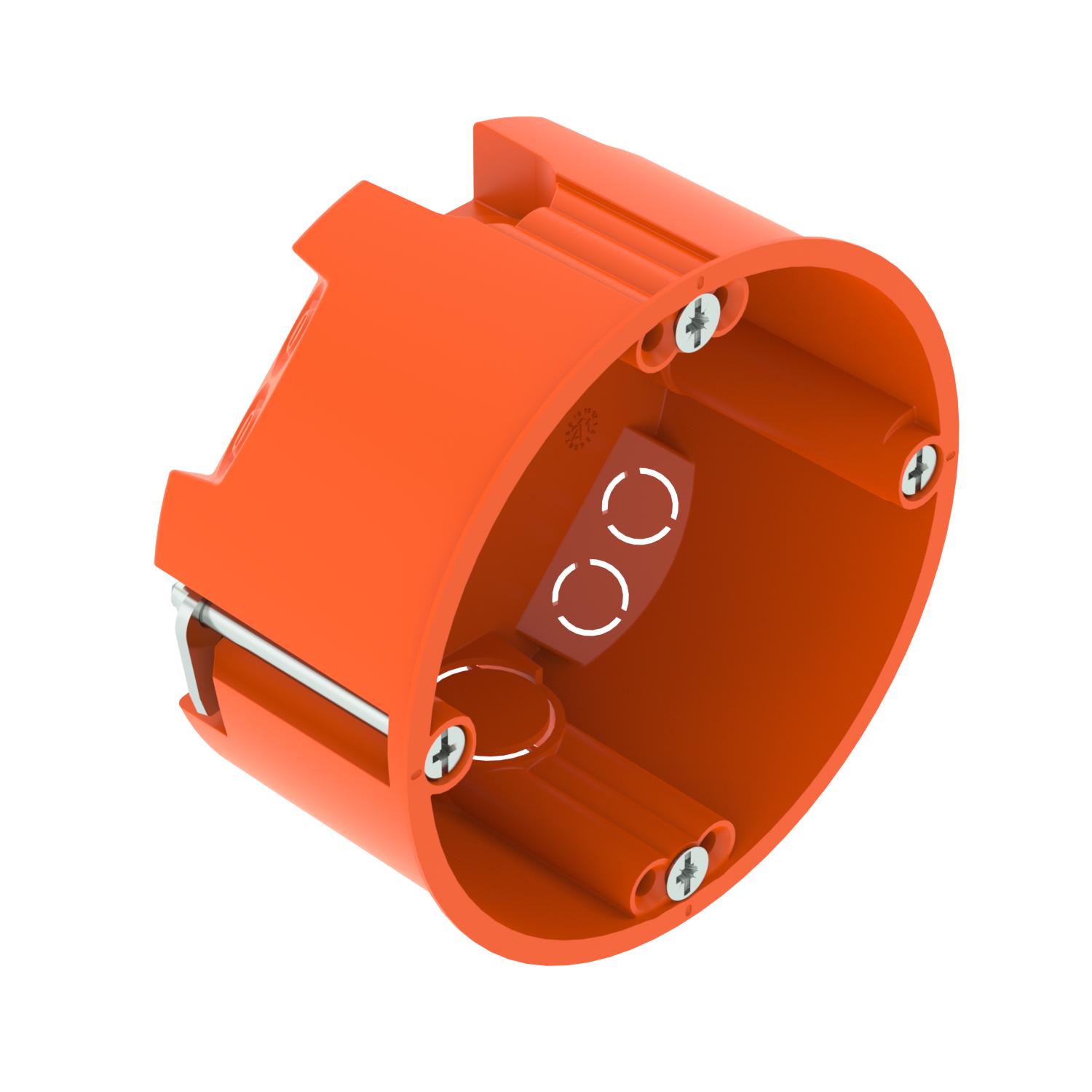

HW Boîtier d'appareillage pour mur creux 35
Réf. 2003800 | EAN 4012196687060
- Description du produit
-
Description du produitBoîtier d'appareillage pour mur creux à utiliser dans des murs creux d'une profondeur de pose d'au moins 35 mm et une épaisseur de panneau de 5 à 28 mm.
• 2 x 3 bossages pour vis
• vis de montage, languettes de serrage
• 4 entrées pour câbles NYM 3 x 1,5 mm²
• 2 entrées pour câbles NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• Connexion avec d'autres boîtiers d'appareillage réf. HG 35 par le biais de manchons de raccord réf. ZH 11-V
• Accessoires fournis : 10 x manchons de raccord réf. ZH 11-V
Testé selon DIN EN 60670-1, DIN EN 60670-22 et DIN 49073-1.
-
- Caractéristiques techniques
-
Caractéristiques techniques

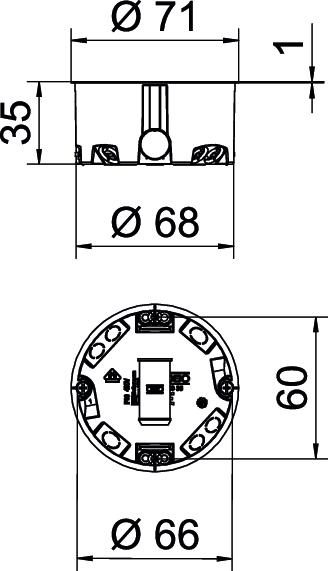

Anti-chocs non Avec vis oui Convient pour épaisseur de plaque max. 28 mm Convient pour épaisseur de plaque min. 5 mm Couleur orange Couvercle sans Diamètre 68 mm Diamètre de fraisage 68 mm Dimension Ø68mm, H35mm Empreinte CO2 (GWP) du berceau à la porte 0,064 kg CO2e / 1 Pièce Entrées de câbles 3x1,5 mm² 4 Entrées de câbles 3x2,5 mm² / 5x1,5 mm² 2 étanche à l'air non Fixation de l'appareillage Vis Fixation du couvercle Vis forme rond Hauteur 35 mm Indice de protection IP30 Matériau Polypropylène Nombre d'embouts 1 Nombre d'entrées 6 Résistant aux flammes selon la norme VDE 0471/IEC 60695 partie 2-11, température de test 850 °C Sans halogène oui Section nominale max. 2,5 mm² Section nominale min. 1,5 mm² supports Manchon de raccord Tension 400 V Type du passage sur le boîtier Entrée prédécoupée défonçable Type d’entrée Câbles NYM et câbles informatiques - Tous les types
