Kit de compensation en hauteur ASH 250-4 240
Réf. 7410134 | EAN 4012197364830
- Description du produit
-

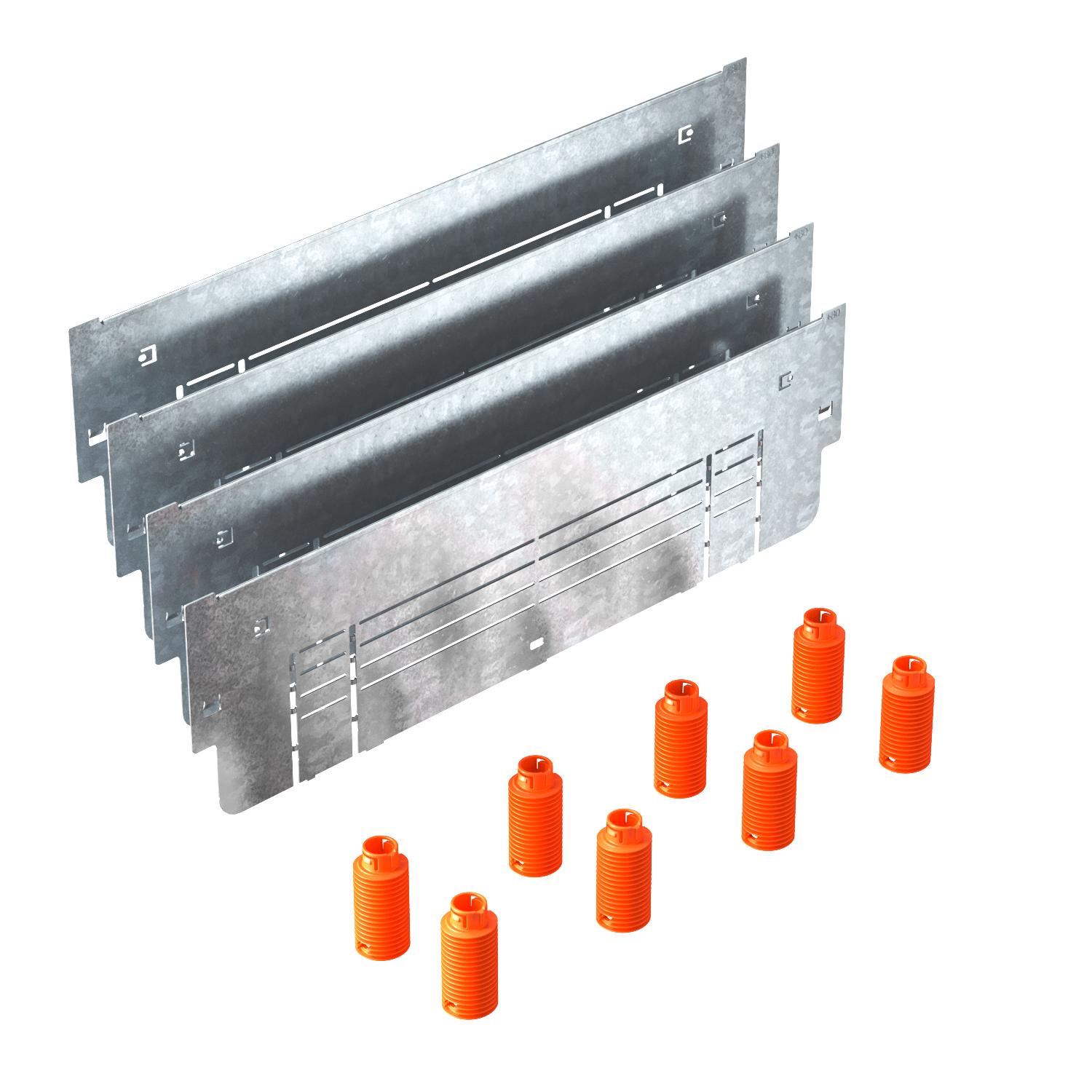

Description du produitKit de compensation de hauteur pour prise de sol sous chape UZD250-4 d’une hauteur de montage comprise entre 160 et 240 mm pour l’augmentation sur site des boîtes de tirage UZD.
-
- Caractéristiques techniques
-
Caractéristiques techniques

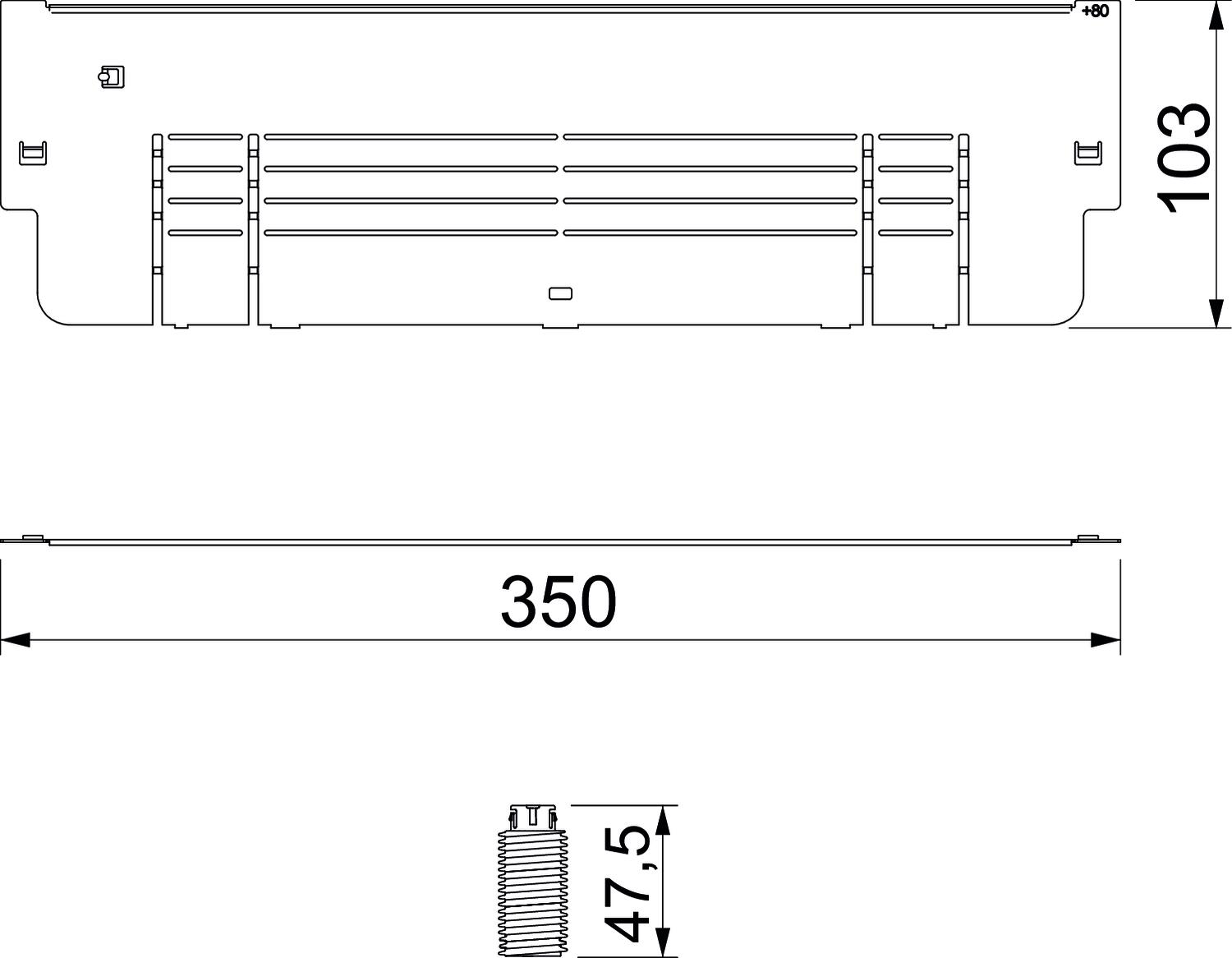

à encastrer affleurant avec le sol non Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape oui Convient pour goulotte noyée non convient pour montage dans des faux-planchers non Convient pour montage dans plancher technique non Cote A 350 mm Cote B 103 mm Cote l 47,5 mm Découplable non Dimension 350x103x46 Empreinte CO2 (GWP) du berceau à la porte 2,767 kg CO2e / 4 Pièce Hauteur de chape max. 240 mm Hauteur de chape min. 160 mm Hauteur de chape minimale 160 Largeur de goulotte max. 250 mm Largeur de goulotte min. 190 mm Matériau Acier Modèle carré Ouverture de montage pour réservoir en saillie non Plage de réglage max. 240 mm Plage de réglage min. 160 mm Possibilité d'installation du joint non pour raccord de tuyau non Surface galvanisé par bande Tôle de fond non - Tous les types
- Téléchargements
-
Fiche technique ASH 250-4 240 / 7410134 , 0.30MB , pdfDéclaration de conformité UE ASH 250-4 240 / 7410134 , 0.13MB , pdfREACH Déclaration de conformité ASH 250-4 240 / 7410134 , 0.12MB , pdfRoHS Déclaration de conformité ASH 250-4 240 / 7410134 , 0.13MB , pdfInstructions de montage Système de conduit sous chape EÜK , 10.26MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdf
