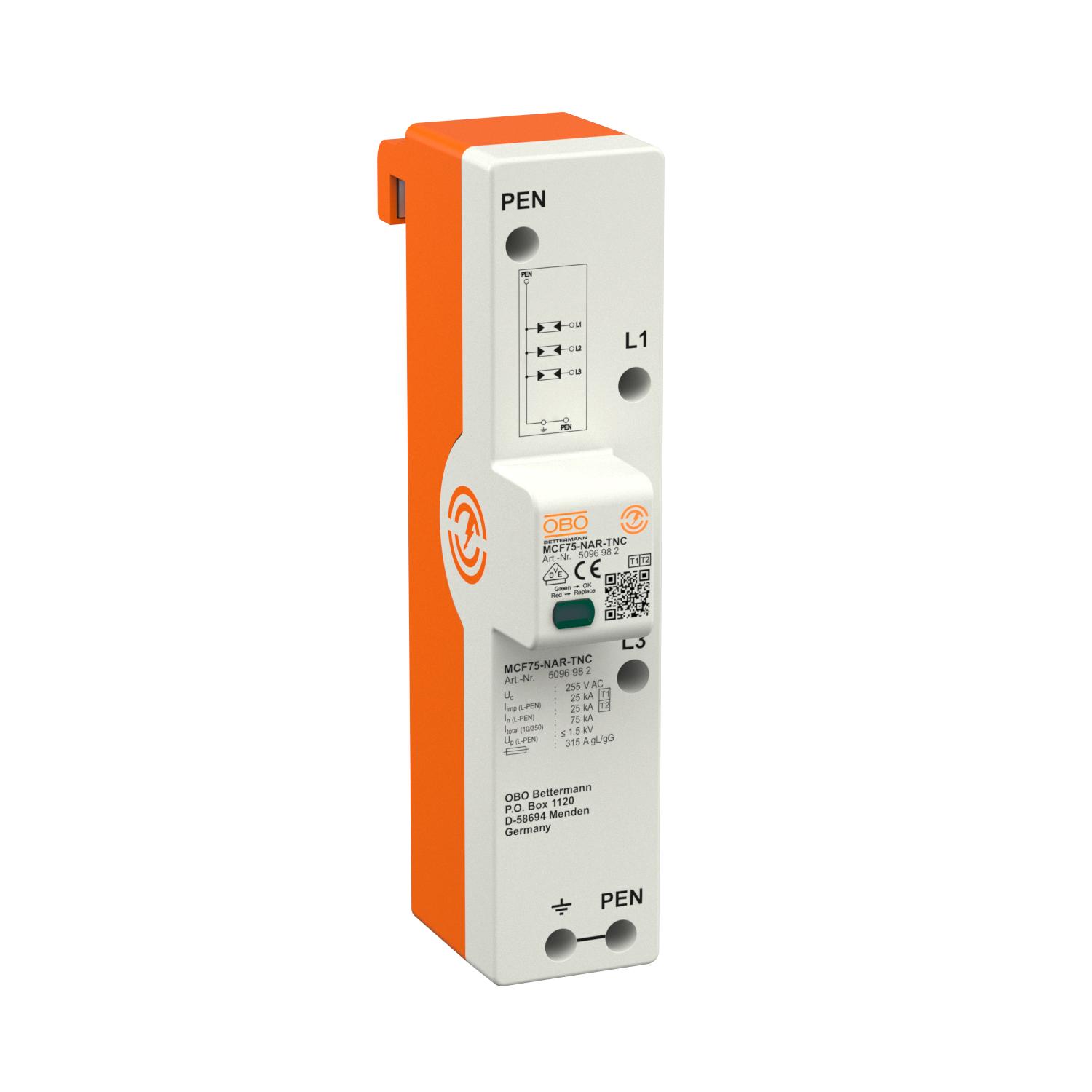

Parafoudre combiné de type 1+2 pour montage sur des rails de 40 mm, pour systèmes TN-C
• Niveau de protection ≤1,5 kV pour la protection des terminaux • Liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305) • Capacité d'écoulement du courant de foudre jusqu'à 75 kA (10/350) sur 3 pôles • Répond aux exigences de la norme VDE 0100-534 (CEI 60364-5-53) • Courant de suivi d'extinction jusqu'à 50 kA et fusible de puissance max. jusqu'à 315 A gL/gG • Éclateurs à utiliser dans la zone du précompteur selon la norme VDE-AR-N 4100
Application : bâtiments avec protection contre la foudre ou alimentation par ligne aérienne.
Caractéristiques techniques
Caractéristiques techniques
Calibre de fusible maximum
315
A
Couple de serrage
3,5
Nm
Courant de choc de décharge (10/350 μs)
25
kA
Courant de décharge maximal (8/20 μs)
50
kA
Courant de décharge maximal (8/20 μs) [L-N]
50
kA
Courant de décharge nominal (8/20)
25
kA
Courant de foudre (10/350) [total]
75
kA
Courant décharge nominal (8/20 μs) [L-N]
25
kA
Dimension
255V
Homologations
NF
Indice de protection
IP20
Matériau du boîtier
PA UL 94 V-0
Modèle
3+NPE
Modèle
3
Report d'alarme
non
Section de conducteur flexible (à fils de faible diamètre) max.
35
mm²
Section de conducteur flexible (à fils de faible diamètre) max.
2
AWG
Section de conducteur flexible (à fils de faible diamètre) min.
10
mm²
Section de conducteur flexible (à fils de faible diamètre) min.
7
AWG
Section de conducteur rigide (unifilaire/multifilaire) max.
35
mm²
Section de conducteur rigide (unifilaire/multifilaire) max.
2
AWG
Section de conducteur rigide (unifilaire/multifilaire) min.
7
AWG
Signalisation sur l'appareil
optique
SPD selon CEI 61643-1
classe I+II
Température de service max.
80
°C
Température de service min.
-40
°C
Temps de réponse
<100
ns
Tension continue max. (L-N)
255
V
Tension max. permanente CA
255
Tension nominale CA (50 / 60 Hz)
230
V
Type de ligne pour appareils de protection contre les surtensions
Câble d’énergie AC
Type de montage
Barre omnibus 40 mm
Type de réseau TN
oui
Type de réseau TN-C
oui
Type du réseau
TN-C
Type selon EN 61643-11
Type 1+2
Dimensions
Hauteur
109
mm
Largeur
50
mm
Longueur
226
mm
Possibilités de raccordement
Courant de décharge maximal (8/20 µs) [total]
75
kA
Protection max contre les surintensités côté réseau
315 A
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau
50 kA eff
Section de conducteur rigide (unifilaire/multifilaire) min.
