Lourd chemin en treillis SGR 155 FT
Réf. 6003692 | EAN 4012195380276
- Description du produit
-

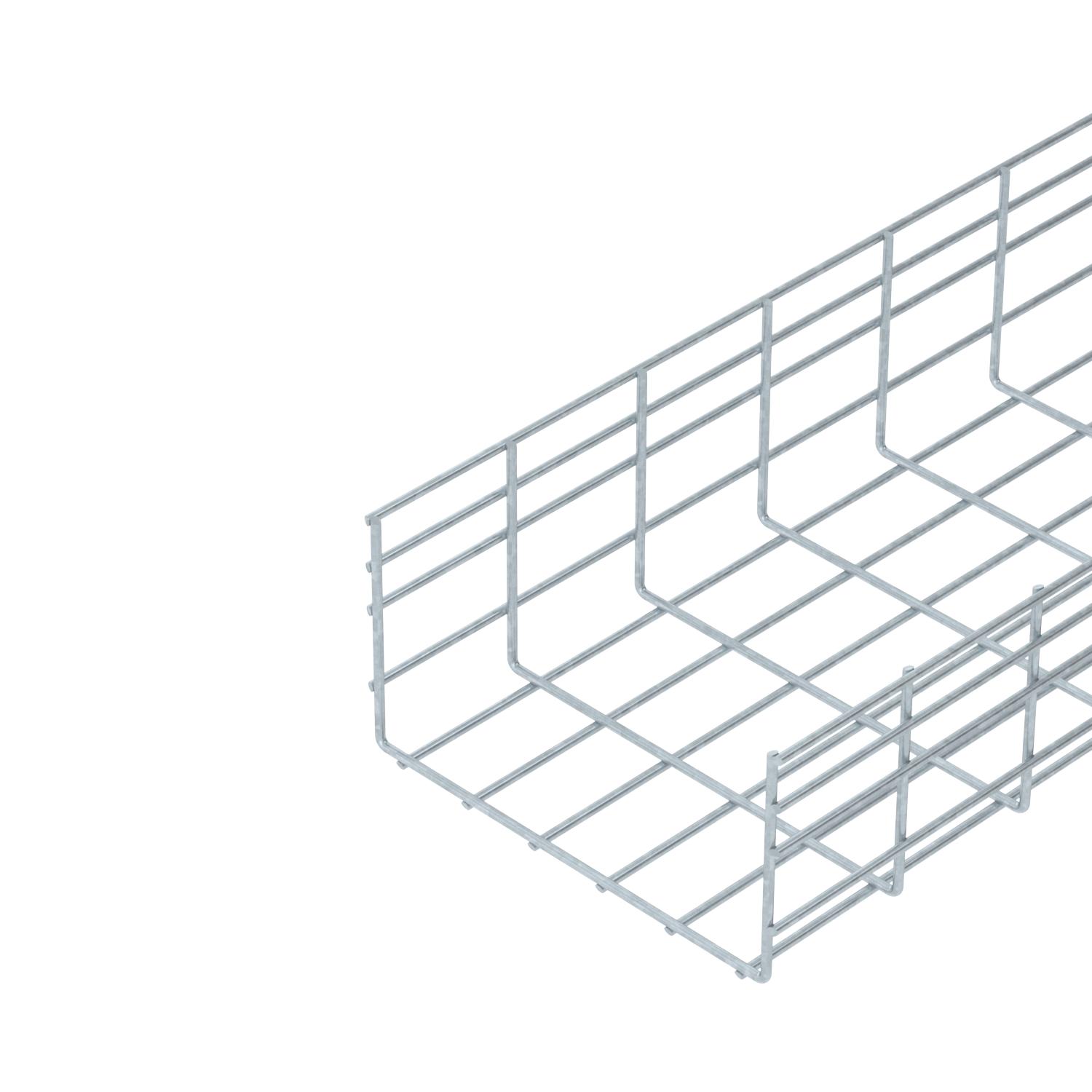

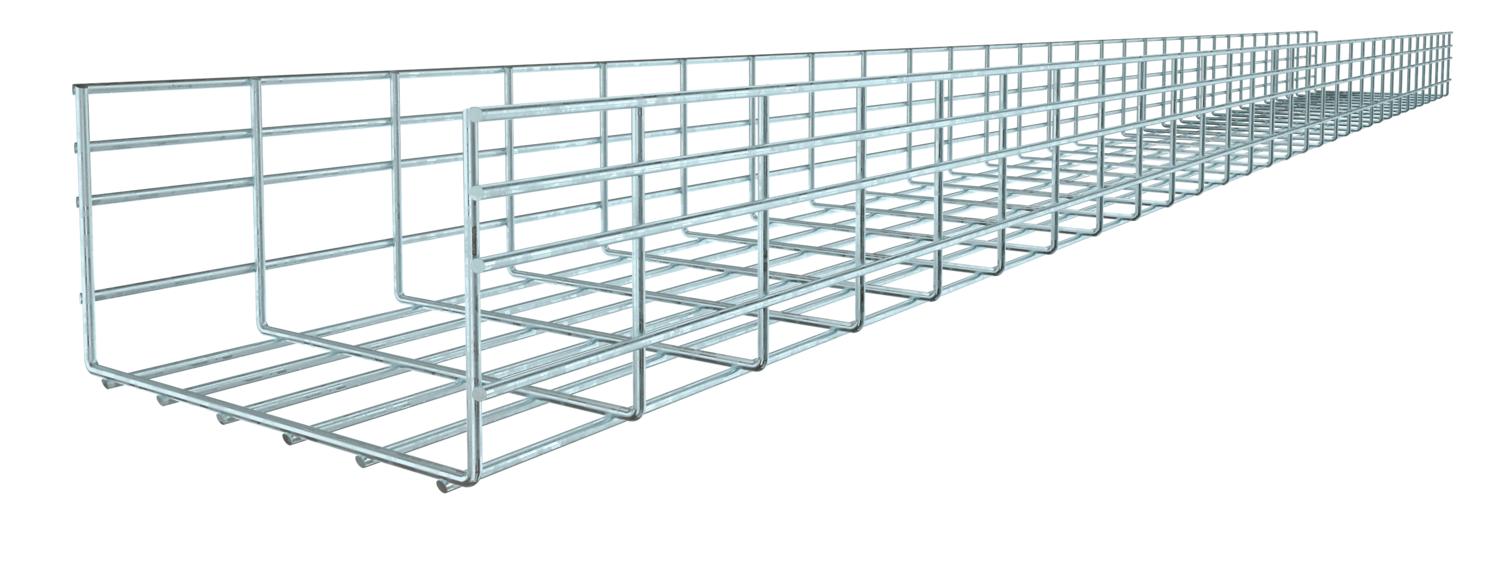

Description du produitChemin de câbles en treillis en fils d'acier soudés par points d'une hauteur latérale de 155 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

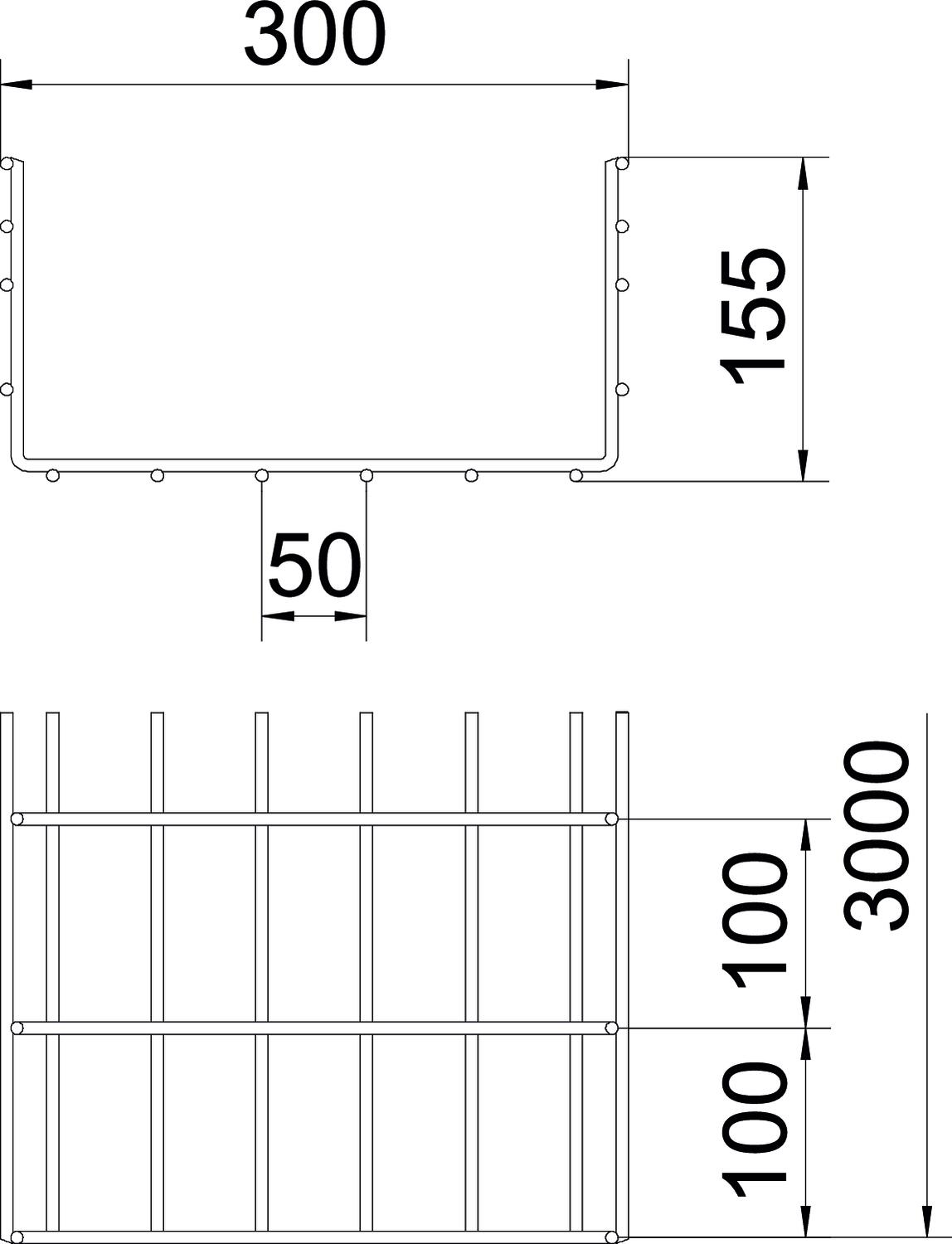

Le maillage est de 50 x 100 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote B 300 mm Couleur zinc Diamètre du fil 6 mm Dimension 155x300x3000 Distance entre support 4,0m 0,6 kN/m Distance entre supports 2,0m 1,55 kN/m Distance entre supports 1,0m 4,1 kN/m Distance entre supports 1,5m 2,4 kN/m Distance entre supports 2,5m 1,13 kN/m Distance entre supports 3,0m 0,95 kN/m Distance entre supports 3,5m 0,84 kN/m Empreinte CO2 (GWP) du berceau à la porte 9,0597 kg CO2e / 1 Mètre Forme de profilé Forme en U Hauteur 155 mm Hauteur 6,1 in Largeur 11,81 in Largeur 300 mm Longueur 3000 mm Maintien en fonction non Matériau Acier Modèle longue portée non Raccord sans vis non Section utile 438 cm² Section utile 34800 mm² Séparateur (plaquette) intégré sans Surface galvanisé à chaud par trempage Type de raccord du système de chemin de câble vissé Type de test de charge selon CEI 61537 Type II Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du chemin de câbles en treillis type SGR 155
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Raccord couvre-joint FT
GUV 6 FT 6016573 20 Pièce
Couvercle, non perforé DD
DRLU 300 DD 6052656 3 m Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Séparateur 135 DD
TSG 135 DD 6062338 3 m
Clips de couvercle, universel A2
DKU A2 6065600 20 Pièce
Tôle de sortie de câble FT
KAB GR FT 6220142 10 Pièce - Téléchargements
-
Fiche technique SGR 155 300 FT / 6003692 , 0.34MB , pdfCatalogue Cable support systems , 54.52MB , pdfDéclaration de conformité UE SGR 155 300 FT / 6003692 , 0.13MB , pdfREACH Déclaration de conformité SGR 155 300 FT / 6003692 , 0.12MB , pdfRoHS Déclaration de conformité SGR 155 300 FT / 6003692 , 0.13MB , pdfDéclaration environnementale de produits (EPD) SGR 155 300 FT / 6003692 , 1.48MB , pdfApprobation Certificat UL GR155.. , 0.27MB , pdfInstructions de montage Instructions de montage Systèmes de chemins de câbles en treillis , 9.52MB , pdf
