Lourd chemin en treillis SGR 55 FT

Réf. 6000122 | EAN 4012196397655

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	55 mm

Diamètre du fil	6 mm

Section utile

Description du produit

Description du produit

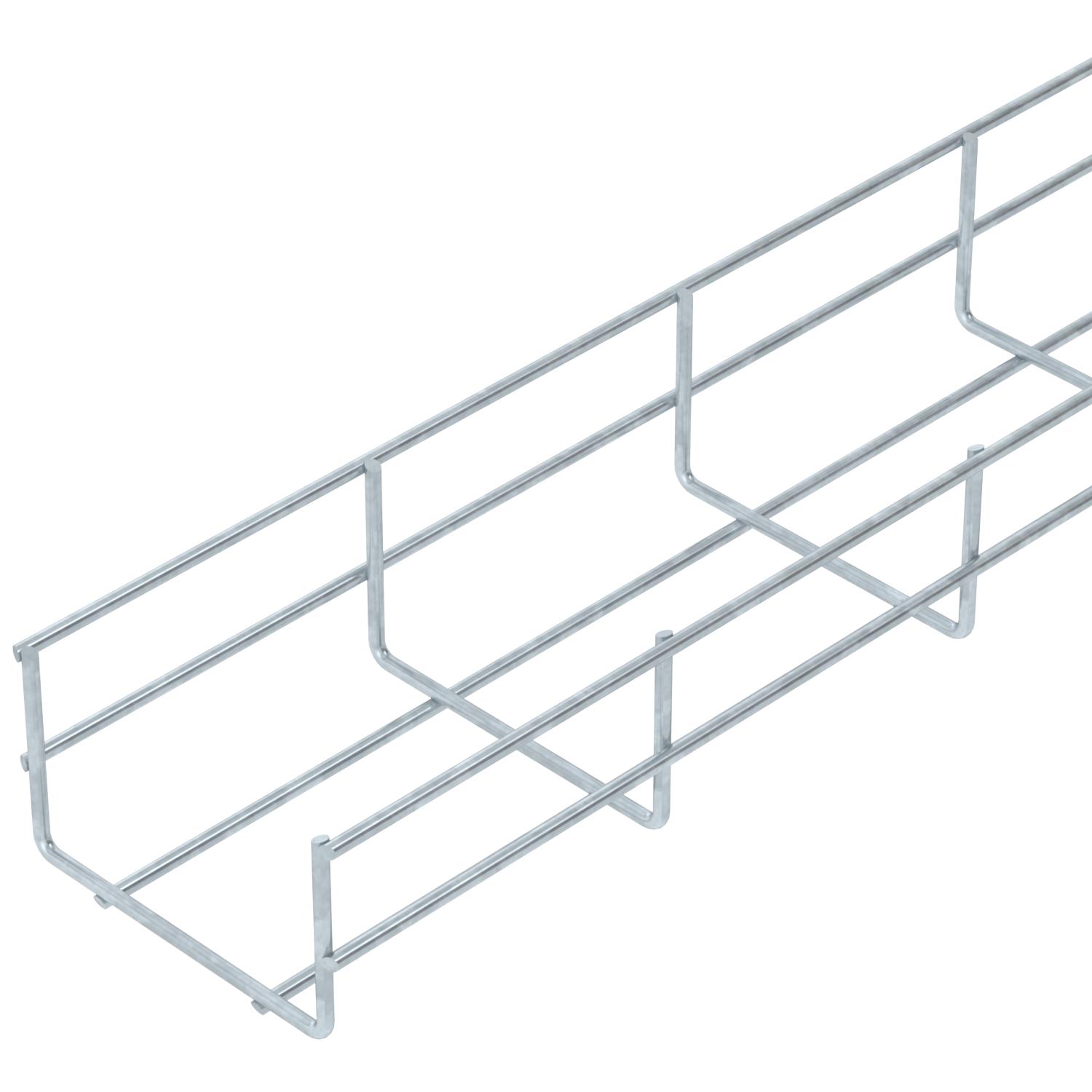

Chemin de câbles en treillis, en fils d'acier soudés par points avec hauteur latérale de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Le maillage est de 50 x 100 mm.

Caractéristiques techniques

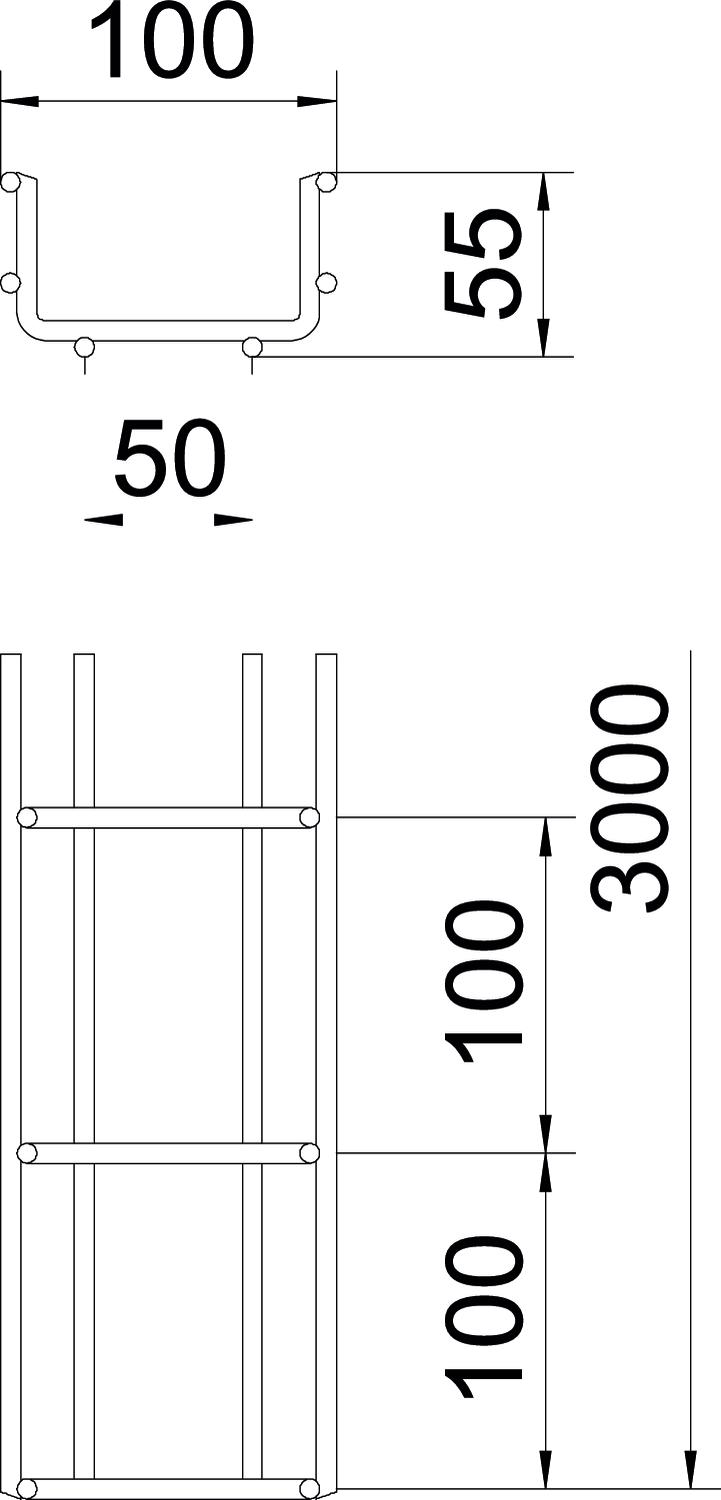

Dimensions

Cote B	100 mm
Couleur	zinc
Diamètre du fil	6 mm
Dimension	55x100x3000
Distance entre supports 2,0m	0,75 kN/m
Distance entre supports 1,0m	2 kN/m
Distance entre supports 1,5m	1,15 kN/m
Distance entre supports 2,5m	0,5 kN/m
Distance entre supports 3,0m	0,4 kN/m
Empreinte CO2 (GWP) du berceau à la porte	3,6183 kg CO2e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	2,17 in

Hauteur	55 mm
Largeur	100 mm
Largeur	3,94 in
Longueur	3000 mm
Matériau	Acier
Section utile	4000 mm²
Section utile	40 cm²
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

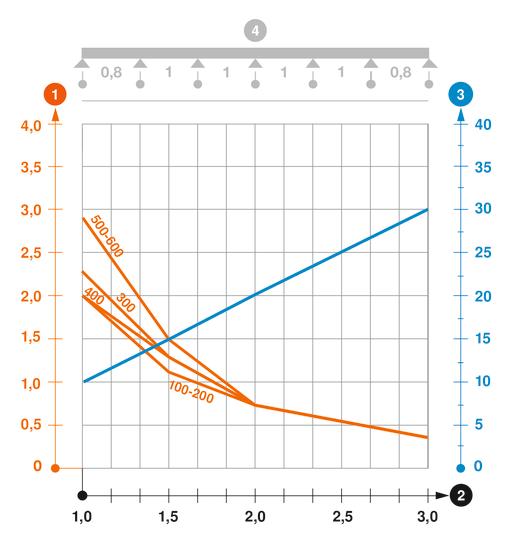

Diagramme de charge du chemin de câbles en treillis SGR 55

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Réf.	Quantité	Plus petite unité de vente
SGR 55 100 FT	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000122	m	3 m
SGR 55 150 FT	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000190	m	3 m
SGR 55 200 FT	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000209	m	3 m

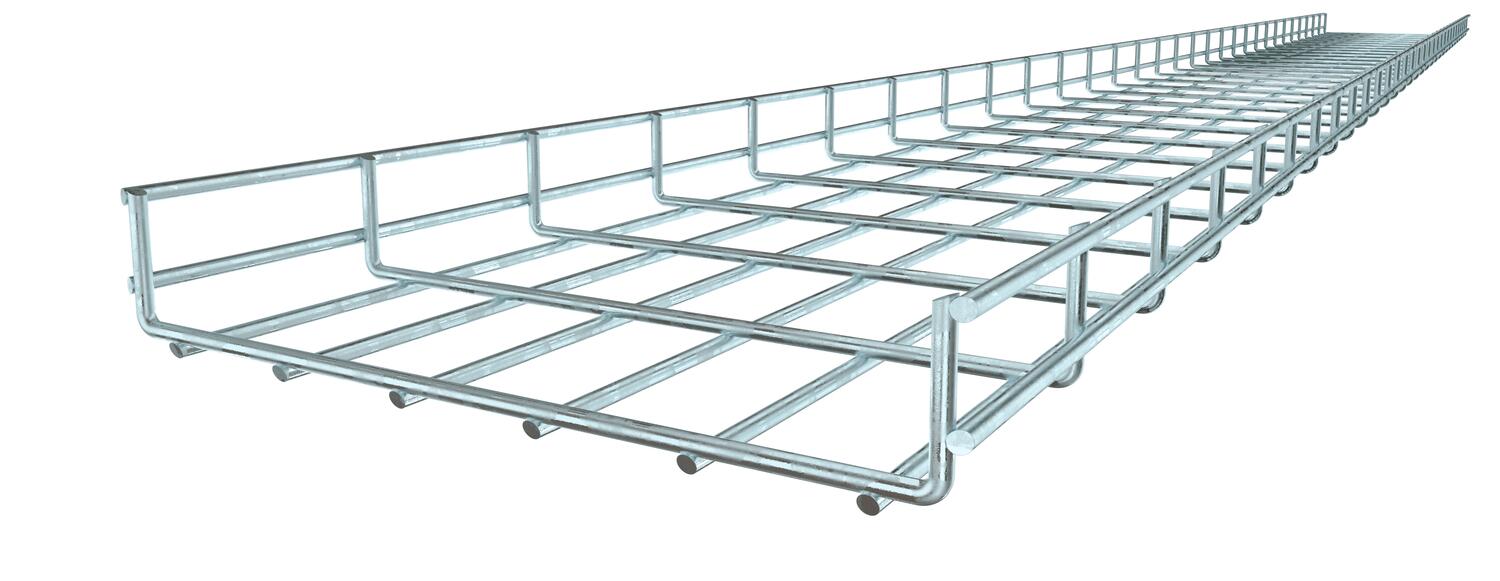

SGR 55 300 FT	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000331	m	3 m
SGR 55 400 FT	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000451	m	3 m
SGR 55 500 FT	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000515	m	3 m
SGR 55 600 FT	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000775	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord couvre-joint FT	GUV 6 FT	6016573	Pièce	20 Pièce
Couvercle, non perforé DD	DRLU 100 DD	6052643	m	3 m

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur (moulure) 45 DD	TSG 45 DD	6062321	m	3 m
Clips de couvercle, universel A2	DKU A2	6065600	Pièce	20 Pièce
Tôle de sortie de câble FT	KAB GR FT	6220142	Pièce	10 Pièce
