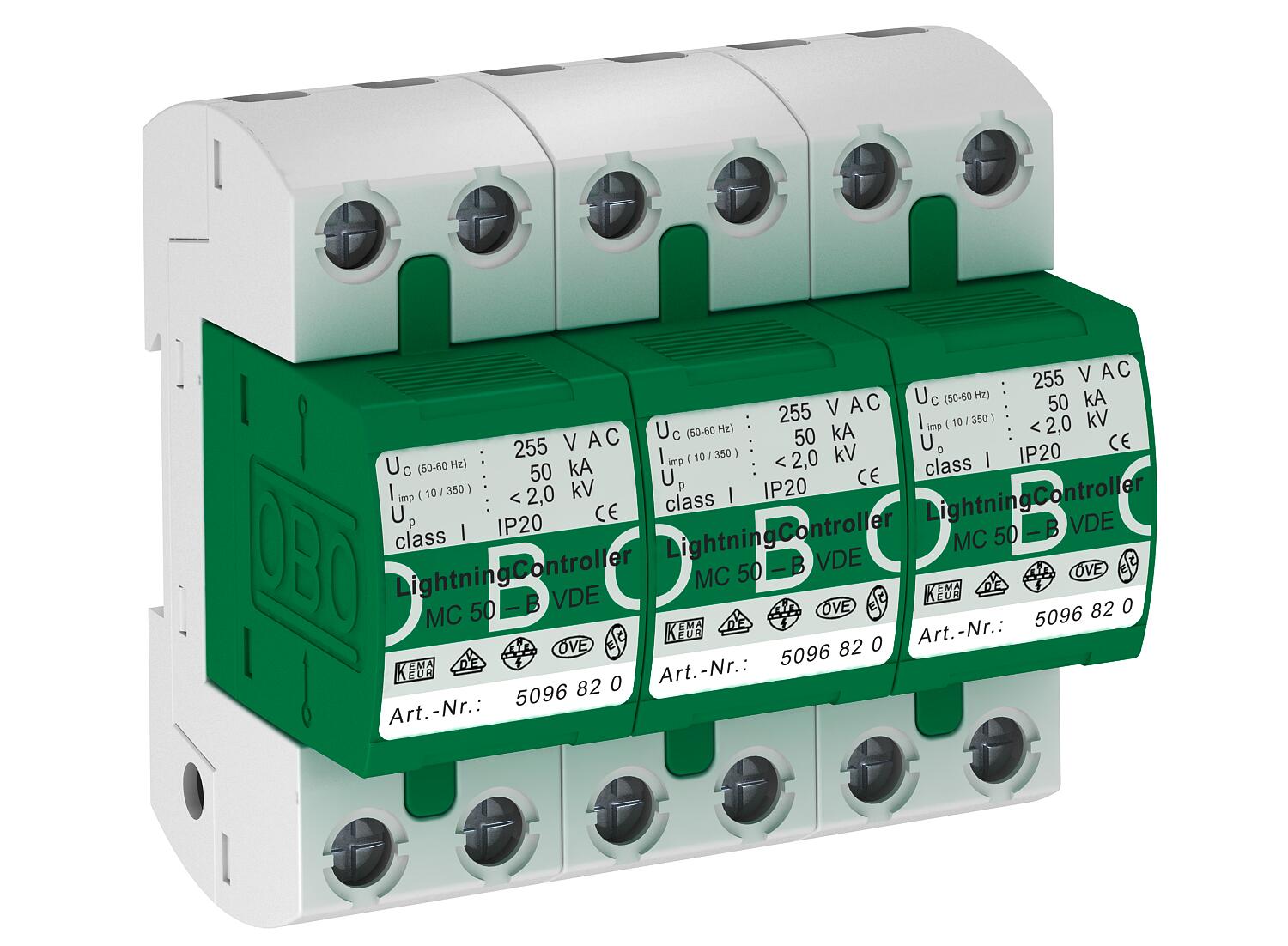

Parafoudre à 3 pôles
Réf. 5096876 | EAN 4012195077046
- Description du produit
-
Description du produit
Parafoudre type 3 pôles pour réseaux TN-C:
Entièrement prémonté et près à raccorder, comprenant:
Parafoudre de type 1 selon la norme EN 61643-11 pour l'interface 0 à 1 (LPZ) conformément au concept des zones de protection contre la foudre selon la norme CEI 61312-1 ou DIN VDE 0185-305
• Correspond à la directive VDE-AR-N 4100
• Cartouche et socle, cartouche enfichable
• Capacité de dérivation 50 kA (10/350 µs) par pôle
• Niveau de protection < 2,0
kV
• Suppression du courant de suite du réseau 25 kA Ipeak
• Avec embouts enfichables pour le marquage des raccordements
• Éclateur blindé, sans purge : utilisation possible dans les boîtiers de distributeur courants
Exemple d'application : installations industrielles ; parafoudre conformément à la directive VDE-AR-N 4100 pour la zone du précompteur.
Remarque : longueur de câble totale nécessaire comme longueur de découplage pour la protection contre les surtensions : 5 m.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 500 A Capacité de coupure de courant de suite (eff) [N-PE] 25 kA Classe d'essais type 1 oui Coupe-feu non Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge nominal (8/20) 50 kA Courant de foudre (10/350) [total] 150 kA Dimension 255V Indice de protection IP20 Modèle 3 pôles Modèle 3 Modèle testé antidéflagrant non Report d'alarme non Résistance aux courts-circuits 25 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <100 ns Tension max. permanente CA 255 Tension nominale CA (50 / 60 Hz) 230 V Type de ligne pour appareils de protection contre les surtensions Câble d’énergie AC Type de montage Rail DIN 35 mm Type du réseau autres Type selon EN 61643-11 Type 1 ZPF 0→1 Dimensions

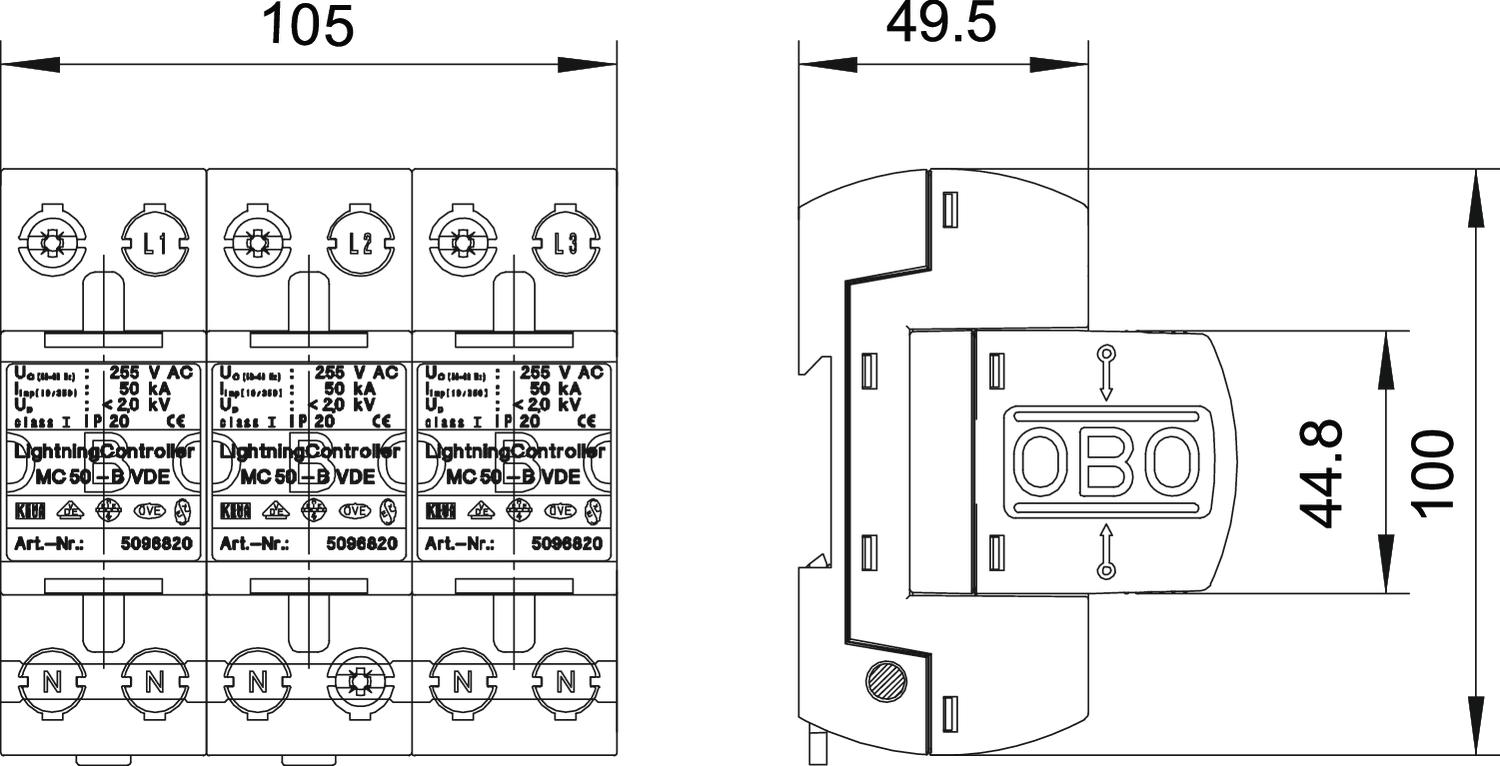

Hauteur 69 mm Largeur 105 mm Longueur 100 mm Possibilités de raccordement
Courant de décharge maximal (8/20 µs) [total] 150 kA Protection max contre les surintensités côté réseau 500 Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 25 kA Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² - Tous les types
