Parafoudre combiné à 3 pôles + NPE
Réf. 5096879 | EAN 4012195077091
- Description du produit
-

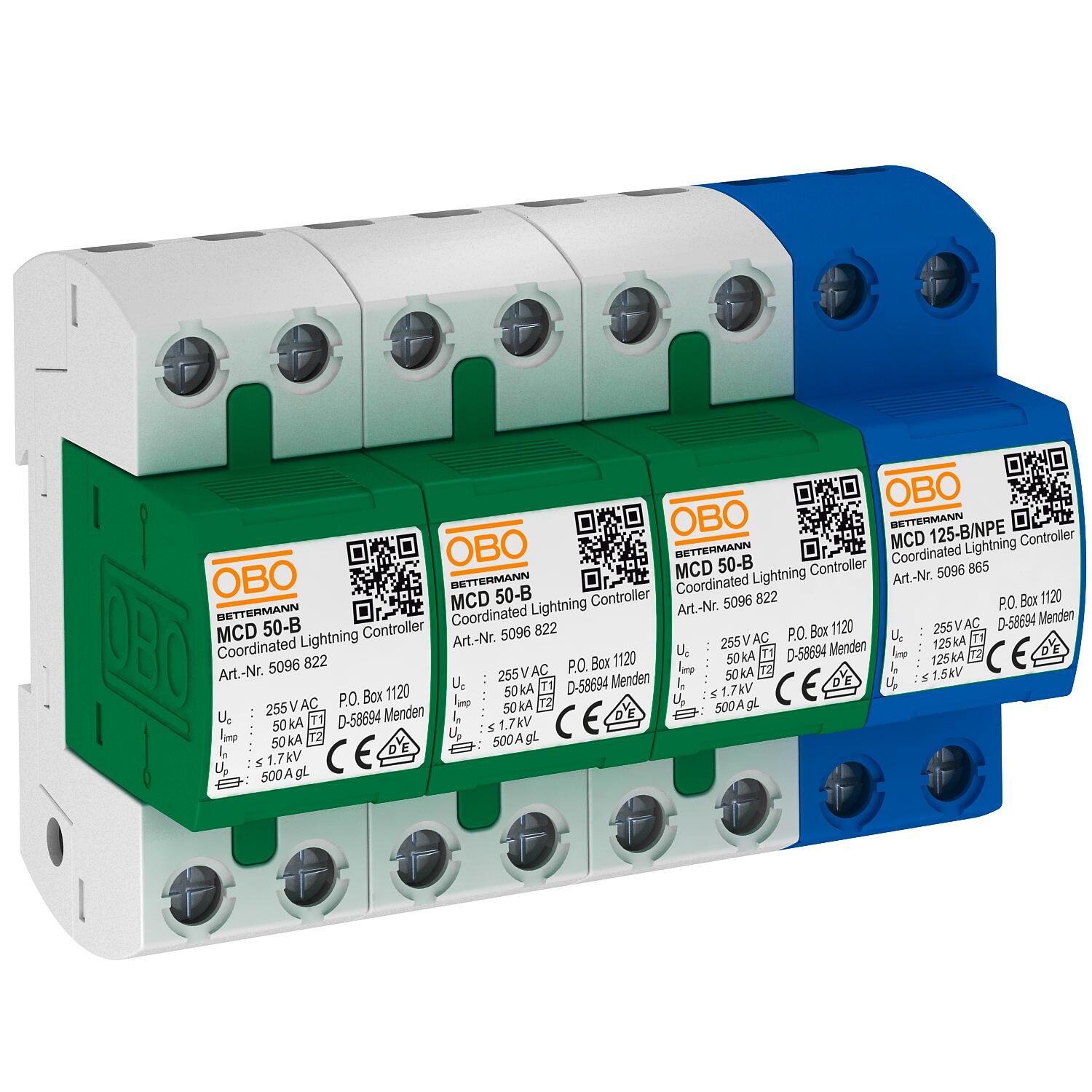

Description du produitParafoudre combiné type 1+2, 4 pôles, pour réseaux TT et TN-S.
Entièrement préassemblé et prêt au raccordement, comprenant:
3 MCD 50-B: parafoudre coordonné de type 1+2 selon EN 61643-11 et 1 MCD 125-B/NPE: Eclateur N-PE coordonné de type 1+2 selon EN 61643-11. Pour interface 0 à 2 (ZPF) conformément au concept des zones de protection contre la foudre selon CEI 61312-1 ou VDE 0185-305.
• Liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement 50 kA (10/350) par pôle et jusqu’à 125 kA (10/350) au total
• Niveau de protection <1,7 kV, permet de protéger les appareils
• Résistance aux courts-circuits 10 kA, calibre de fusibles jusqu’à 500 A gL/gG
• Approprié pour utilisation dans la zone du précompteur conformément à la norme VDE-AR-N 4100
• Éclateurs blindés, sans soufflage d'arc
Application : Installations industrielles et bâtiments dotés d'une protection extérieure contre la foudre des classes I à IV.
-
- Caractéristiques techniques
-
Caractéristiques techniques

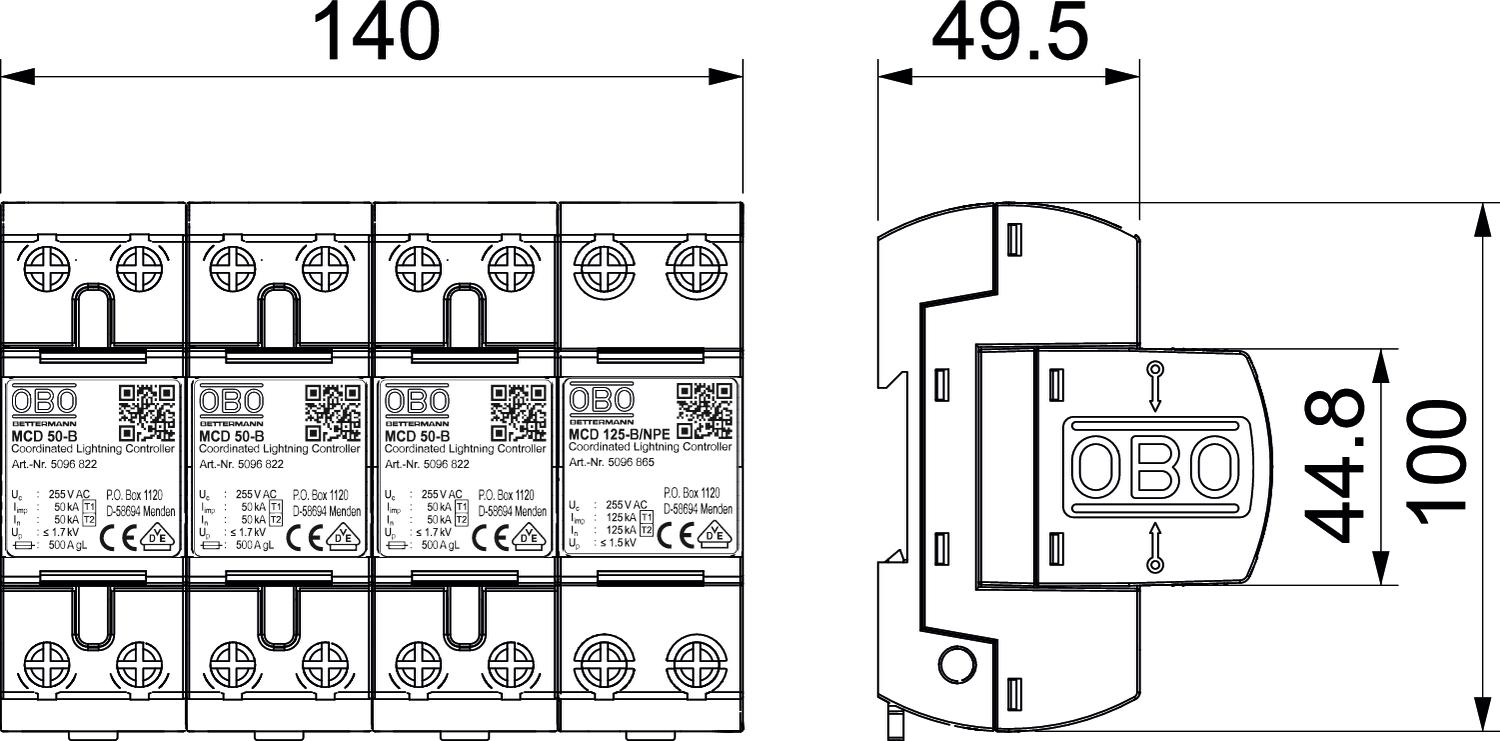

Autre type de réseau non Calibre de fusible maximum 500 A Capacité de coupure de courant de suite (eff) [N-PE] 0,1 kA Classe d'essais type 1 oui Classe d'essais type 2 oui Coupe-feu non Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 125 kA Courant de décharge nominal (8/20) 50 kA Courant de décharge nominal (8/20 μs) [N-PE] 125 kA Courant de foudre (10/350) [total] 125 kA Courant décharge nominal (8/20 μs) [L-N] 50 kA Dimension 255V Empreinte CO2 (GWP) du berceau à la porte 8,7435 kg CO2e / 1 Pièce Hauteur 69 mm Homologations NF Humidité de l’air max. 95 % Humidité de l’air min. 5 % Indice de protection IP20 Largeur 140 mm Longueur 100 mm Modèle 3+N/PE Modèle 3+NPE Niveau de protection [L-N] ≤1,7 Nombre de pôles 1 OBO_Nennlaststrom (Ein- / Ausgangsklemme) 125 A Plage de températures d’utilisation max. 85 °C Plage de températures d’utilisation min. -40 °C Protection max contre les surintensités côté réseau 500 Report d'alarme non Résistance aux courts-circuits 10 kA Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 10 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² Signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I+II Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <100 ns Tension continue max. (N-PE) 255 V Tension continue max. (L-N) 255 V Tension max. permanente CA 255 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage Rail DIN 35 mm Type de réseau CC non Type de réseau IT non Type de réseau TN oui Type de réseau TN-C non Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Type du réseau TN-S, TT Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
