Parafoudre combiné type 1+2 à 3 pôles
Réf. 5096877 | EAN 4012195077077
- Description du produit
-
Description du produit

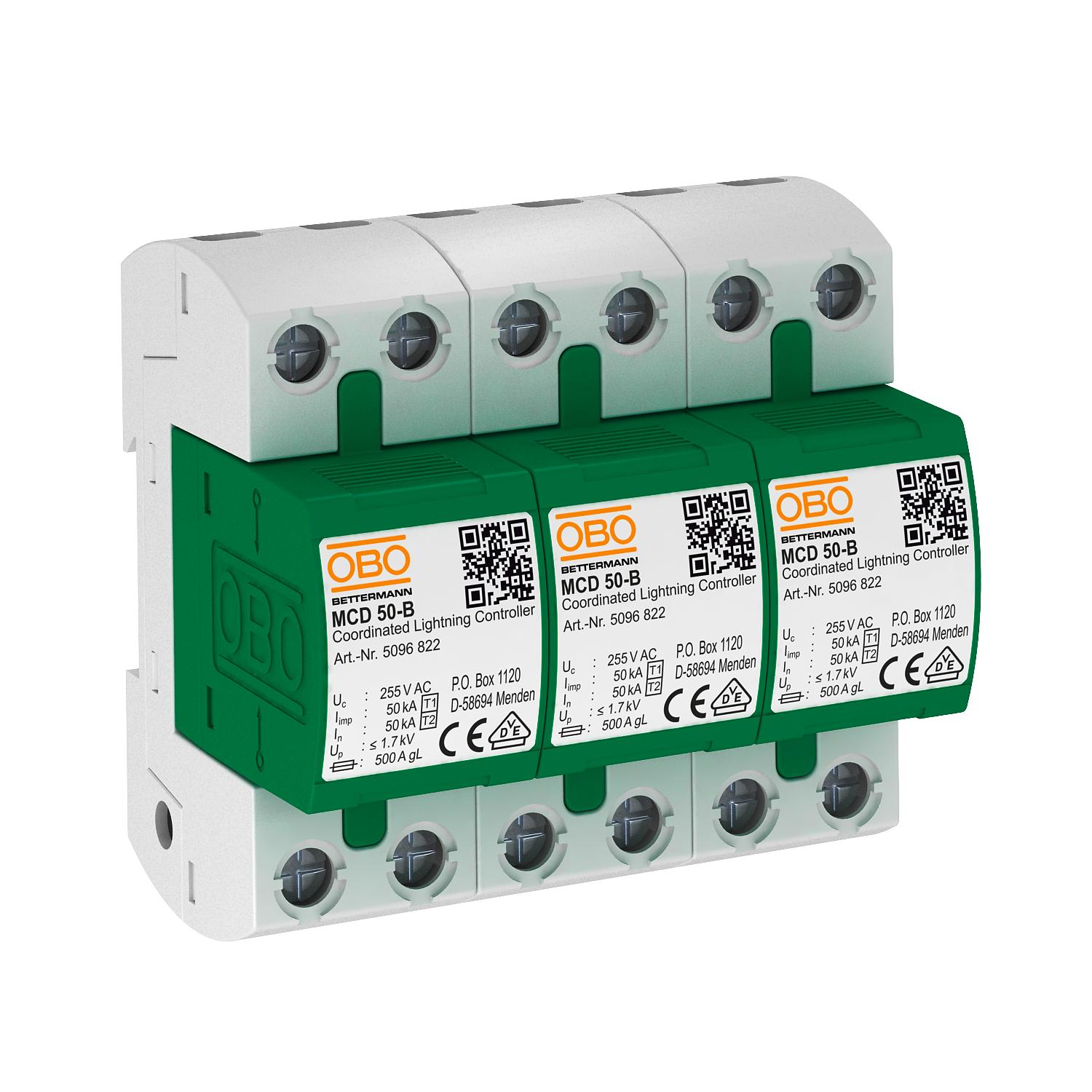

Parafoudre combiné type 1+2, 3 pôles, pour réseau TN-C.
Entièrement préassemblé et prêt au raccordement, comprenant:
3 MCD 50-B: parafoudre coordonné de type 1+2 selon EN 61643-11. Pour interface 0 à 2 (ZPF) conformément au concept des zones de protection contre la foudre selon CEI 61312-1 ou VDE 0185-305.
• Liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement 50 kA (10/350) par pôle et jusqu’à 150 kA (10/350) au total
• Niveau de protection <1,7 kV, permet de protéger les appareils
• Résistance aux courts-circuits 10 kA, calibre de fusibles jusqu’à 500 A gL/gG
• Approprié pour utilisation dans la zone du précompteur conformément à la norme VDE-AR-N 4100
• Éclateurs blindés, sans soufflage d'arc
Application : Installations industrielles et bâtiments dotés d'une protection extérieure contre la foudre des classes I à IV.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Calibre de fusible maximum 500 A Classe d'essais type 1 oui Classe d'essais type 2 oui Coupe-feu non Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge nominal (8/20) 50 kA Courant de foudre (10/350) [total] 150 kA Courant décharge nominal (8/20 μs) [L-N] 50 kA Dimension 255V Homologations NF Indice de protection IP20 Modèle 3 Modèle 3 pôles Nombre de pôles 1 OBO_Nennlaststrom (Ein- / Ausgangsklemme) 125 A Report d'alarme non Résistance aux courts-circuits 10 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I+II Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <100 ns Tension continue max. (L-N) 255 V Tension max. permanente CA 255 Tension nominale CA (50 / 60 Hz) 230 V Type de ligne pour appareils de protection contre les surtensions Câble d’énergie AC Type de montage Rail DIN 35 mm Type de réseau CC non Type de réseau IT non Type de réseau TN oui Type de réseau TN-C oui Type de réseau TN-C-S non Type de réseau TN-S non Type de réseau TT non Type du réseau TN-C Type selon EN 61643-11 Type 1+2 ZPF 0→2 Dimensions

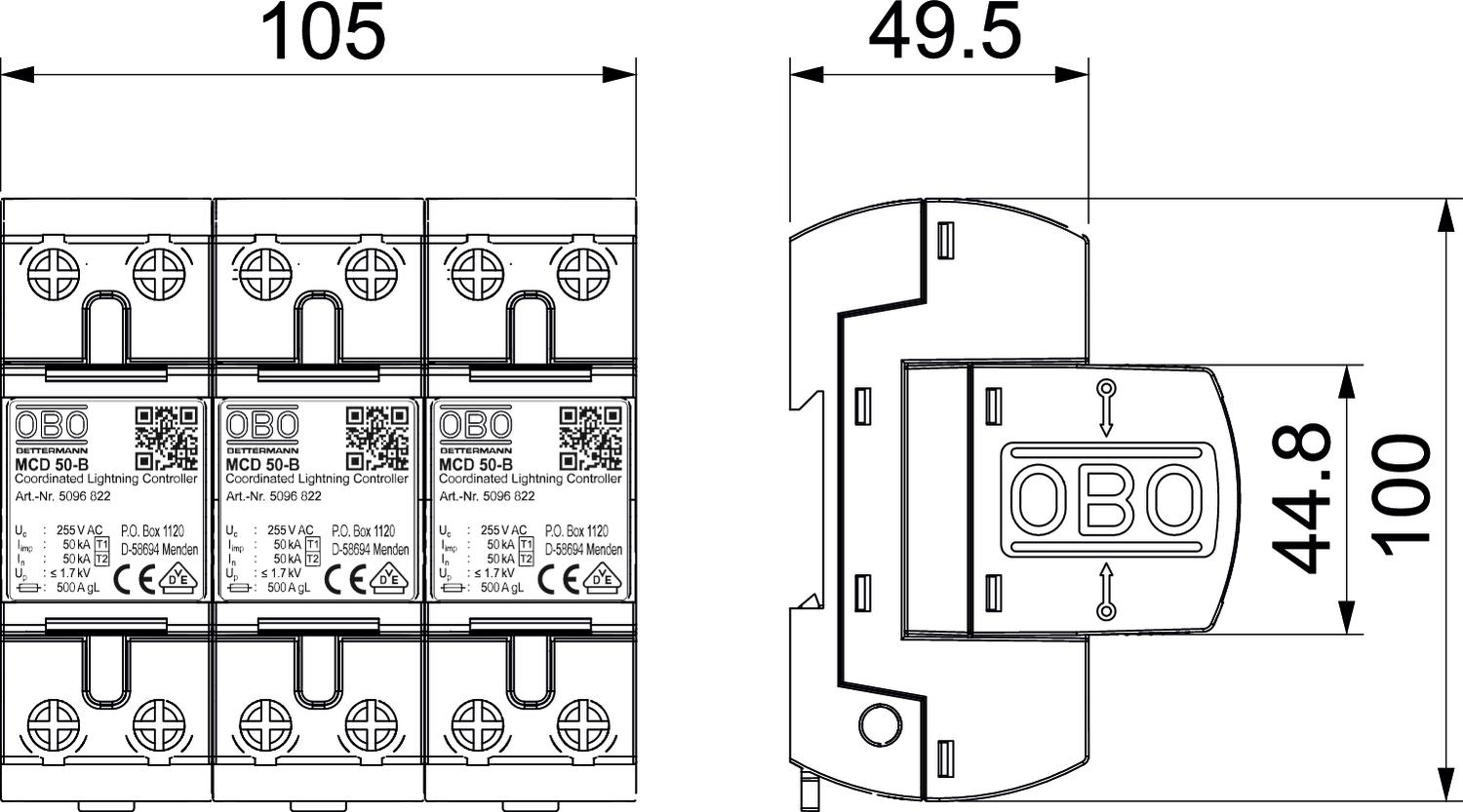

Hauteur 69 mm Largeur 105 mm Longueur 100 mm Possibilités de raccordement
Courant de décharge maximal (8/20 µs) [total] 150 kA Niveau de protection [L-N] ≤1,7 Protection max contre les surintensités côté réseau 500 Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 10 kA Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² - Tous les types
