Parafoudre combiné V50, 3 pôles, 320 V 3 | 320 | IP20

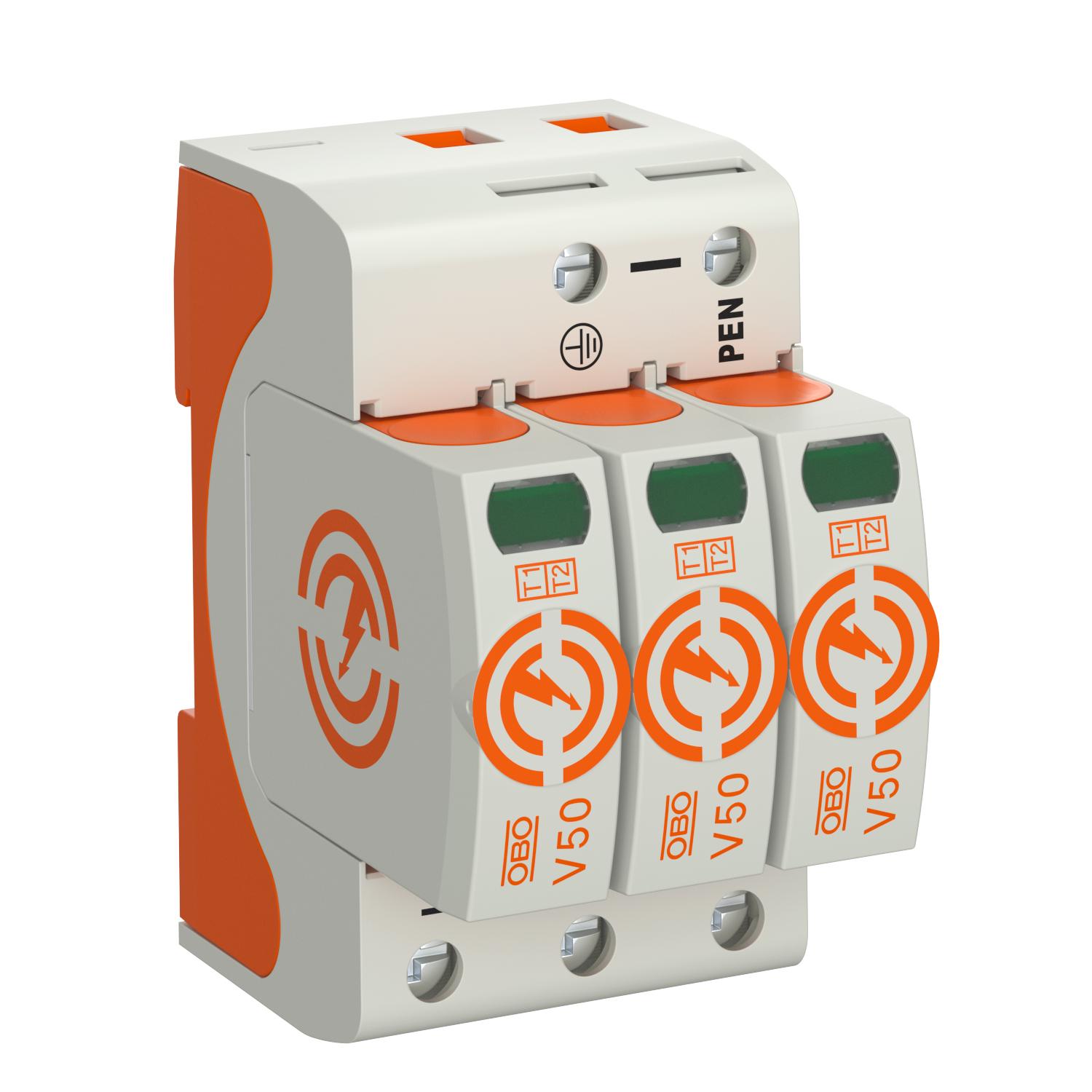

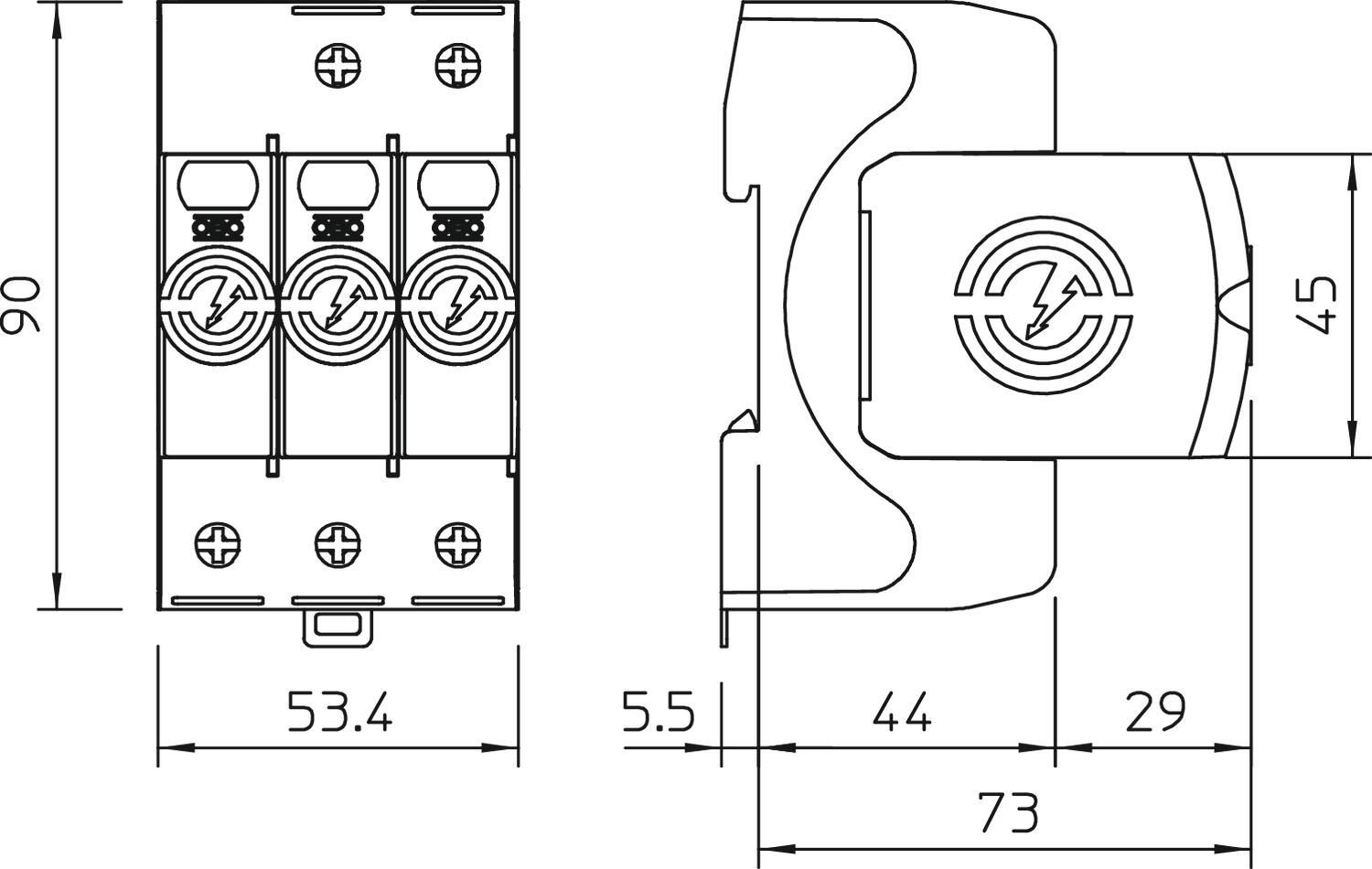

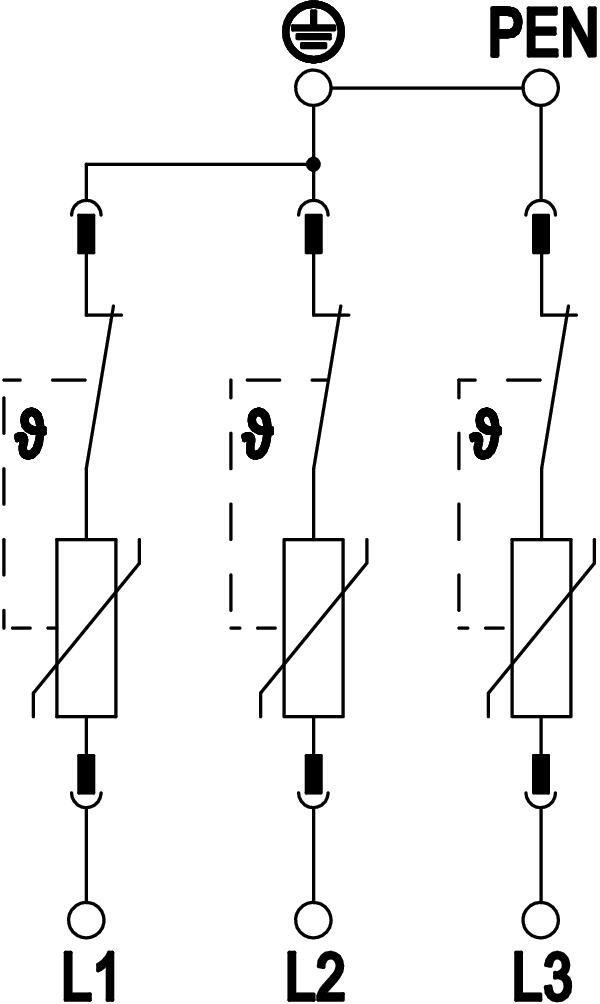

Parafoudre combiné V50, 3 pôles, 320 V

Réf. 5093542 | EAN 4012196398461

Réf. / Type

Modèle

Tension max. permanente CA	320 V

Indice de protection	IP20

Description du produit

Description du produit

Parafoudre combiné type 1+2 • Pour la liaison équipotentielle de protection contre la foudre selon NF EN 62305 (IEC 62305) • Capacité d'écoulement du courant de foudre de 12,5 kA (10/350) par pôle et jusqu'à 50 kA (10/350) au total • Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état • Mécanisme de verrouillage des cartouches avec protection contre les vibrations et codage de tension • Plastique retardateur de la flamme selon UL 94 V-0 • Les variantes FS possèdent un contact inverseur libre de potentiel pour le report d'alarme

Application : liaison équipotentielle de foudre pour bâtiments de classe III et IV.
* Complet = cartouche(s) et base

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	160 A
Coupe-feu	non
Couple de serrage	4 Nm
Courant de choc de décharge (10/350 μs)	12,5 kA
Courant de décharge maximal (8/20 μs)	50 kA
Courant de décharge maximal (8/20 μs) [L-N]	50 kA
Courant de décharge nominal (8/20)	30 kA
Courant de foudre (10/350) [total]	37,5 kA
Courant décharge nominal (8/20 μs) [L-N]	30 kA
Dimension	320V
Écartement minimal	1,5 mm
fusible de puissance intégré	non
Homologations	NF, KEMA, UL, ÖVE
Indice de protection	IP20
Matériau	Polyamide
Matériau boîtier pour composants de protection contre les surtensions	PA UL 94 V-0
Modèle	3
Niveau de protection [L-N]	≤1,4
Nombre de pôles	3
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Protection max contre les surintensités côté réseau	160 A gL/gG
Puissance de commutation CA	230 V; 0,5 A

Puissance de commutation CC	230 V; 0,1 A / 75 V; 0,5 A
Report d'alarme	non
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	50 kA eff
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe I+II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension continue max. (L-N)	320 V
Tension max. permanente CA	320 V
Tension nominale CA (50 / 60 Hz)	230 V
Tension résiduelle [L-N] @ 1 kA	0,9 kV
Tension résiduelle [L-N] @ 12,5 kA	1,1 kV
Tension résiduelle [L-N] @ 5 kA	1 kV
Tension TOV [L-N] - fail safe mode - 120 min	440 V
Tension TOV [L-N] - withstand mode - 5 s	335 V
Type de montage	Rail DIN 35 mm
Type de réseau TN	oui
Type de réseau TN-C	oui
Type du réseau	TN-C
Type selon EN 61643-11	Type 1+2
Type selon UL1449	Type 4

Possibilités de raccordement

Courant de décharge maximal (8/20 µs) [total]	120 kA
Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²
Section de conducteur flexible (à fils de faible diamètre) max.	2 AWG
Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG

Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de raccordement des bornes FM max.	16 AWG
Section de raccordement des bornes FM max.	1,5 mm²
Section de raccordement des bornes FM min.	21 AWG
Section de raccordement des bornes FM min.	0,5 mm²
