Description du produit

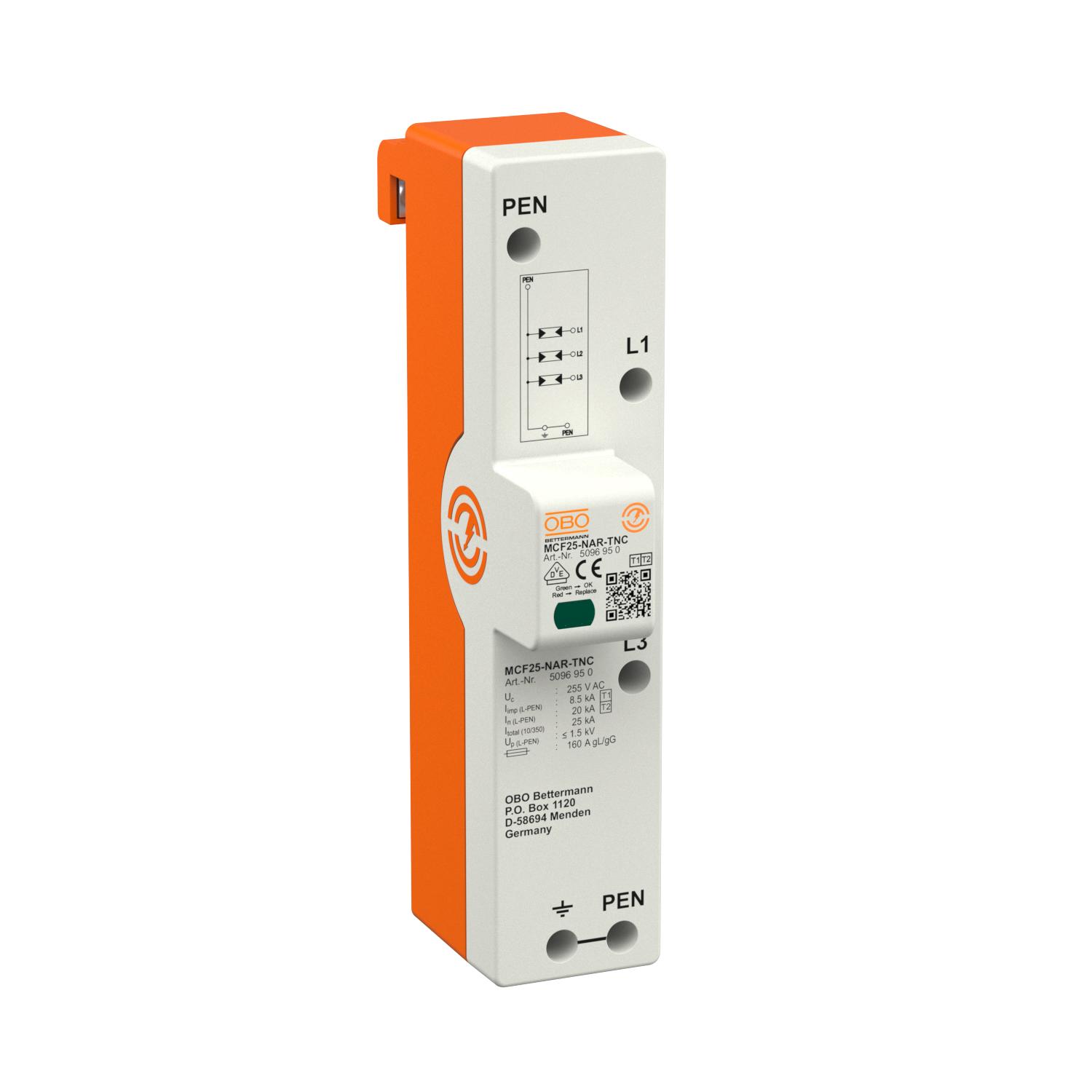

Parafoudre combiné de type 1+2 pour montage sur des rails de 40 mm, pour systèmes TN-C
• Niveau de protection ≤1,5 kV pour la protection des terminaux
• Liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre jusqu'à 25 kA (10/350) sur 3 pôles
• Répond aux exigences de la norme VDE 0100-534 (CEI 60364-5-53)
• Courant de suivi d'extinction jusqu'à 50 kA et fusible de puissance max. jusqu'à 160 A gL/gG
• Éclateurs à utiliser dans la zone du précompteur selon la norme VDE-AR-N 4100
Application : bâtiments avec alimentation par ligne aérienne.
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 160 A Couple de serrage 3,5 Nm Courant de choc de décharge (10/350 μs) 8,5 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge maximal (8/20 μs) [L-N] 50 kA Courant de décharge nominal (8/20) 20 kA Courant de foudre (10/350) [total] 25 kA Courant décharge nominal (8/20 μs) [L-N] 20 kA Dimension 255V Homologations NF Indice de protection IP20 Matériau du boîtier PA UL 94 V-0 Modèle 3 Modèle 3+NPE Report d'alarme non Section de conducteur flexible (à fils de faible diamètre) max. 2 AWG Section de conducteur flexible (à fils de faible diamètre) max. 35 mm² Section de conducteur flexible (à fils de faible diamètre) min. 10 mm² Section de conducteur flexible (à fils de faible diamètre) min. 7 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 7 AWG Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <100 ns Tension continue max. (L-N) 255 V Tension max. permanente CA 255 Tension nominale CA (50 / 60 Hz) 230 V Type de ligne pour appareils de protection contre les surtensions Câble d’énergie AC Type de montage Barre omnibus 40 mm Type de réseau TN oui Type de réseau TN-C oui Type du réseau TN-C Type selon EN 61643-11 Type 1+2 Dimensions
Hauteur 109 mm Largeur 50 mm Longueur 226 mm Possibilités de raccordement
Courant de décharge maximal (8/20 µs) [total] 60 kA Protection max contre les surintensités côté réseau 160 A Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² Tension TOV [L-N] - fail safe mode - 120 min 442 V Tension TOV [L-N] - withstand mode - 5 s 440 V - Tous les types
