Parafoudre PV combiné V25, 900 V DC avec report d'alarme 3 | IP20

Parafoudre PV combiné V25, 900 V DC avec report d'alarme

Réf. 5097448 | EAN 4012195709121

Réf. / Type

Modèle	3

Indice de protection	IP20

Description du produit

Description du produit

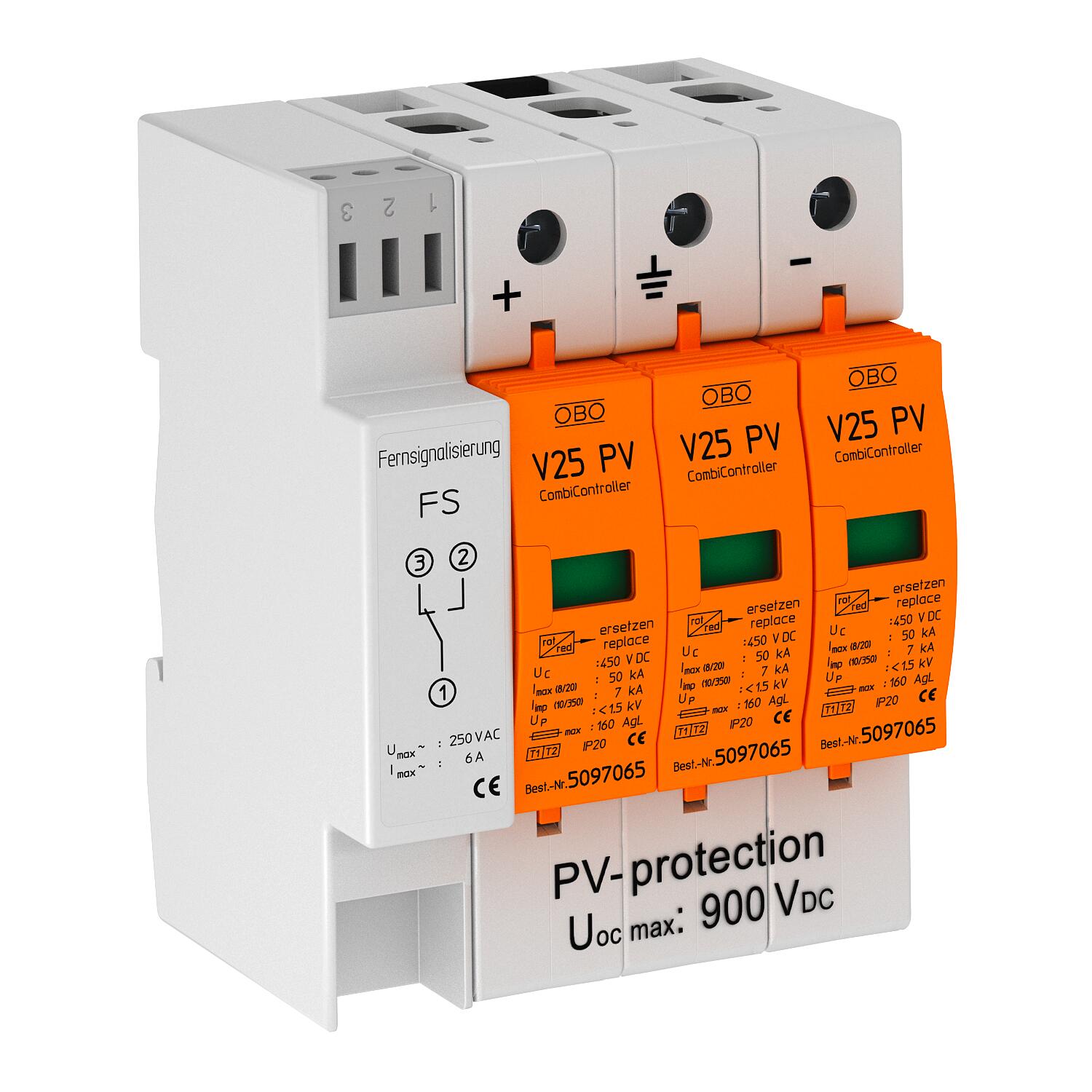

Parafoudre combiné V25 de type 1+2 pour installations photovoltaïques avec contact FS comme inverseur libre de potentiel

• Unité complète composée d'un parafoudre à varistance enfichable avec dispositif de coupure

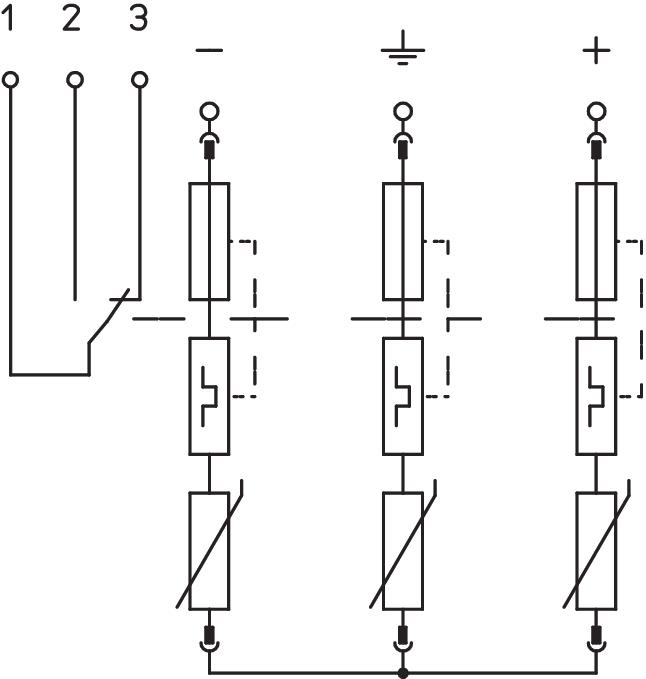

• Câblage en Y résistant aux défauts selon VDE 0100-712 (50539-12)
• Liaison équipotentielle de parasurtenseur selon la norme VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 7 kA (10/350) et 50 kA (8/20) par pôle
• Faible niveau de protection CC : < 3,0 KV et Uoc max = 900 V CC
• Avec affichage des fonctions pour une utilisation dans des boîtiers de distributeur

Application : installations photovoltaïques avec installation de protection contre la foudre

Caractéristiques techniques

Caractéristiques techniques

Autre type de réseau	non
Calibre de fusible maximum	160 A
Coupe-feu	non
Courant de choc de décharge (10/350 μs)	7 kA
Courant de décharge maximal (8/20 μs)	50 kA
Courant de décharge nominal (8/20)	30 kA
Courant décharge nominal (8/20 μs) [L-N]	30 kA
Dimension	900V DC
Empreinte CO2 (GWP) du berceau à la porte	1,0347 kg CO2e / 1 Pièce
Indice de protection	IP20
Modèle	3 pôles pour systèmes photovoltaïque avec FS
Modèle	3
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Protection max contre les surintensités côté réseau	160
Report d'alarme	Contact inverseur
Report d'alarme	oui
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²

Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe I+II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CC	900 V
Type de montage	Rail DIN 35 mm
Type de réseau CC	oui
Type de réseau IT	non
Type de réseau TN	non
Type de réseau TN-C	non
Type de réseau TN-C-S	non
Type de réseau TN-S	non
Type de réseau TT	non
Type du réseau	DC
Type selon EN 61643-11	Type 1+2
ZPF	0→2
