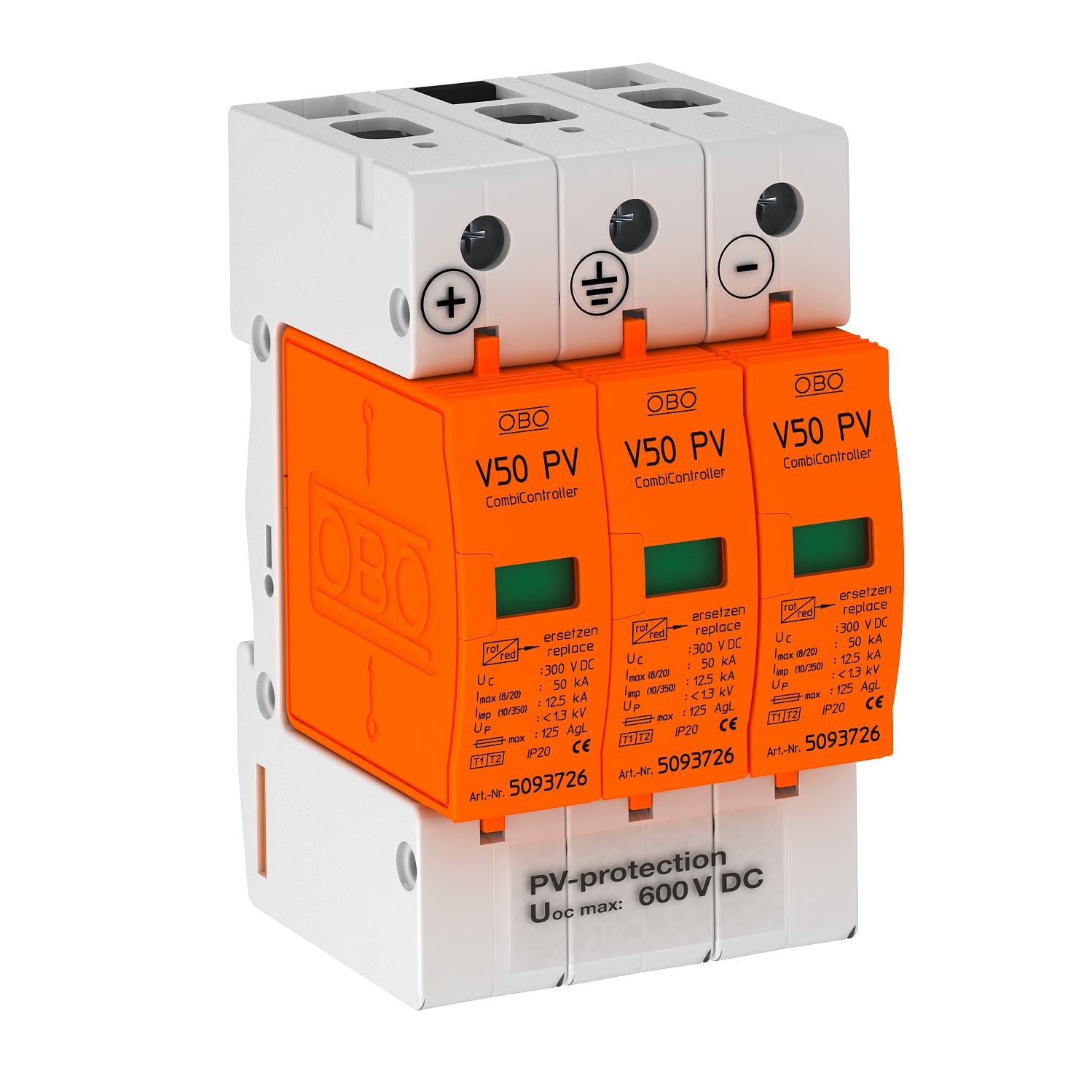

Parafoudre PV combiné V50, 600 V CC
Réf. 5093623 | EAN 4012195478546
- Description du produit
-
Description du produitParafoudre combiné V50, type 1+2, pour installations photovoltaïques
• Unité complète composée d'un parafoudre à varistance débrochable avec dispositif de coupure
• Circuit en Y résistant aux défauts selon EN 50539-12
• Liaison équipotentielle de protection contre les surtensions selon NF C 15-100 Partie 4-44 (IEC 60364-4-44)
• Capacité d'écoulement jusqu'à 12,5 kA (10/350) et 50 kA (8/20) par pôle
• Excellent niveau de protection DC : < 2,6 KV et Uoc max = 600 V DC
• Avec voyant d'état pour une utilisation dans les coffrets de distribution
Application : installations photovoltaïques avec protection extérieure contre la foudre
-
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Calibre de fusible maximum 125 A Coupe-feu non Courant de choc de décharge (10/350 μs) 12,5 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 30 kA Courant de décharge nominal (8/20) 30 kA Courant décharge nominal (8/20 μs) [L-N] 30 kA Dimension 600V DC Empreinte CO2 (GWP) du berceau à la porte 1,0101 kg CO2e / 1 Pièce Indice de protection IP20 Modèle 3 pôles pour PV Modèle 3 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Protection max contre les surintensités côté réseau 125 Report d'alarme non Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CC 600 V Type de montage Rail DIN 35 mm Type de réseau CC oui Type de réseau IT non Type de réseau TN non Type de réseau TN-C non Type de réseau TN-C-S non Type de réseau TN-S non Type de réseau TT non Type du réseau DC Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
- Téléchargements
-
Fiche technique V50-B+C 3-PH600 / 5093623 , 0.28MB , pdfCatalogue Surge protection , 28.42MB , pdfDéclaration de conformité UE V50-B+C 3-PH600 / 5093623 , 0.18MB , pdfREACH Déclaration de conformité V50-B+C 3-PH600 / 5093623 , 0.12MB , pdfRoHS Déclaration de conformité V50-B+C 3-PH600 / 5093623 , 0.13MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfAide à la sélection Surge protection for photovoltaic systems , 1.31MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
