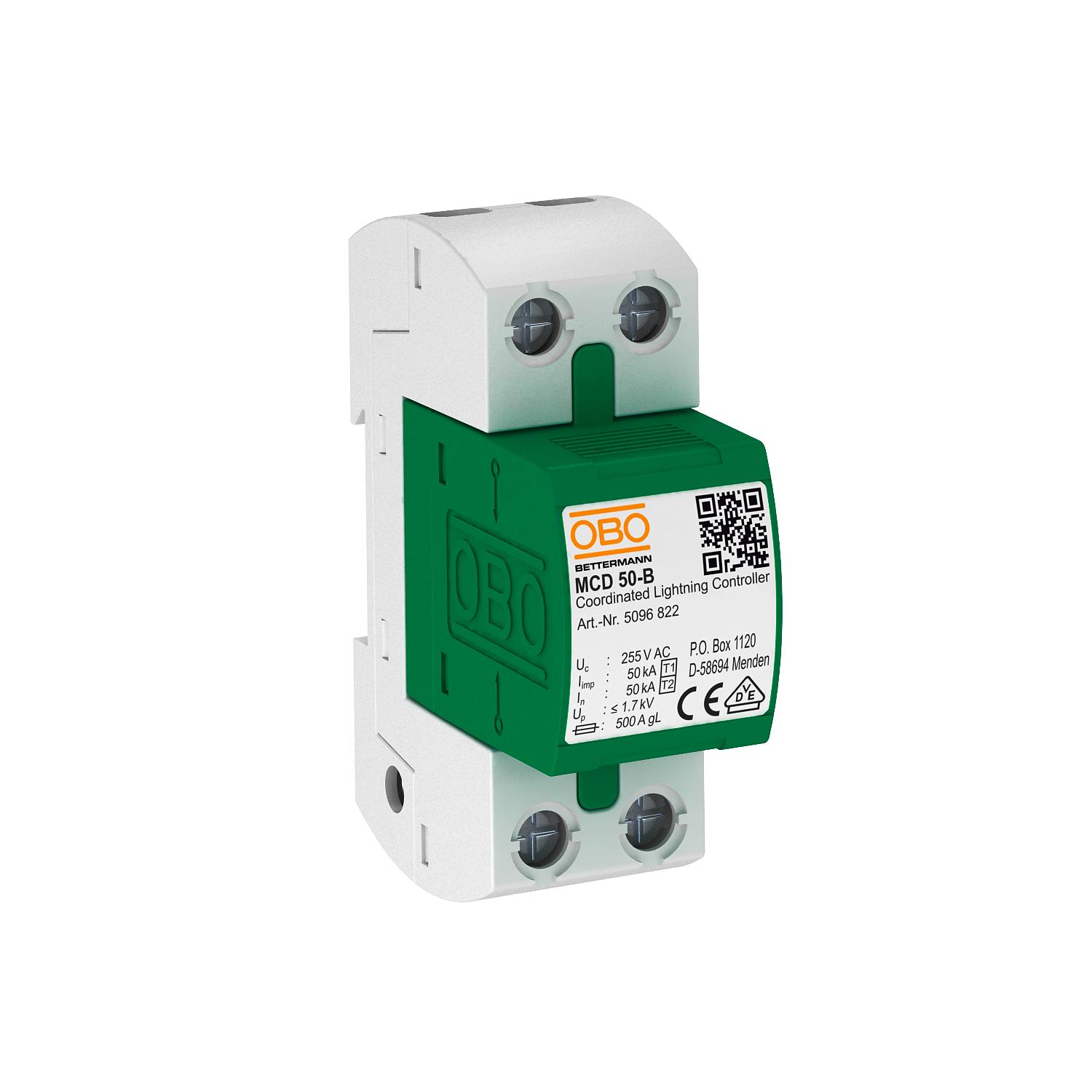

Parafoudre combiné type 1+2 pour une utilisation dans des réseaux TN et TT
• Liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement 50 kA (10/350) par pôle et jusqu'à 150 kA (10/350) au total
• Niveau de protection <1,7 kV, permet la protection d'appareils
• Résistance aux courts-circuits 10 kA, calibre de fusible maximum 500 A gL/gG
• Approprié pour utilisation dans la zone du précompteur
• Éclateurs blindés, sans soufflage
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre des classes I à IV.
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Calibre de fusible maximum 500 A Classe d'essais type 1 oui Classe d'essais type 2 oui Coupe-feu non Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge nominal (8/20) 50 kA Courant de foudre (10/350) [total] 50 kA Courant décharge nominal (8/20 μs) [L-N] 50 kA Dimension 255V Homologations NF Indice de protection IP20 Modèle 1 pôle complet ; 255 V Modèle 1 Nombre de pôles 1 OBO_Nennlaststrom (Ein- / Ausgangsklemme) 125 A Report d'alarme non Résistance aux courts-circuits 10 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I+II Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <100 ns Tension max. permanente CA 255 Tension nominale CA (50 / 60 Hz) 230 V Type de ligne pour appareils de protection contre les surtensions Câble d’énergie AC Type de montage Rail DIN 35 mm Type de réseau CC non Type de réseau IT non Type de réseau TN oui Type de réseau TN-C oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Type du réseau TN Type selon EN 61643-11 Type 1+2 ZPF 0→2 Dimensions

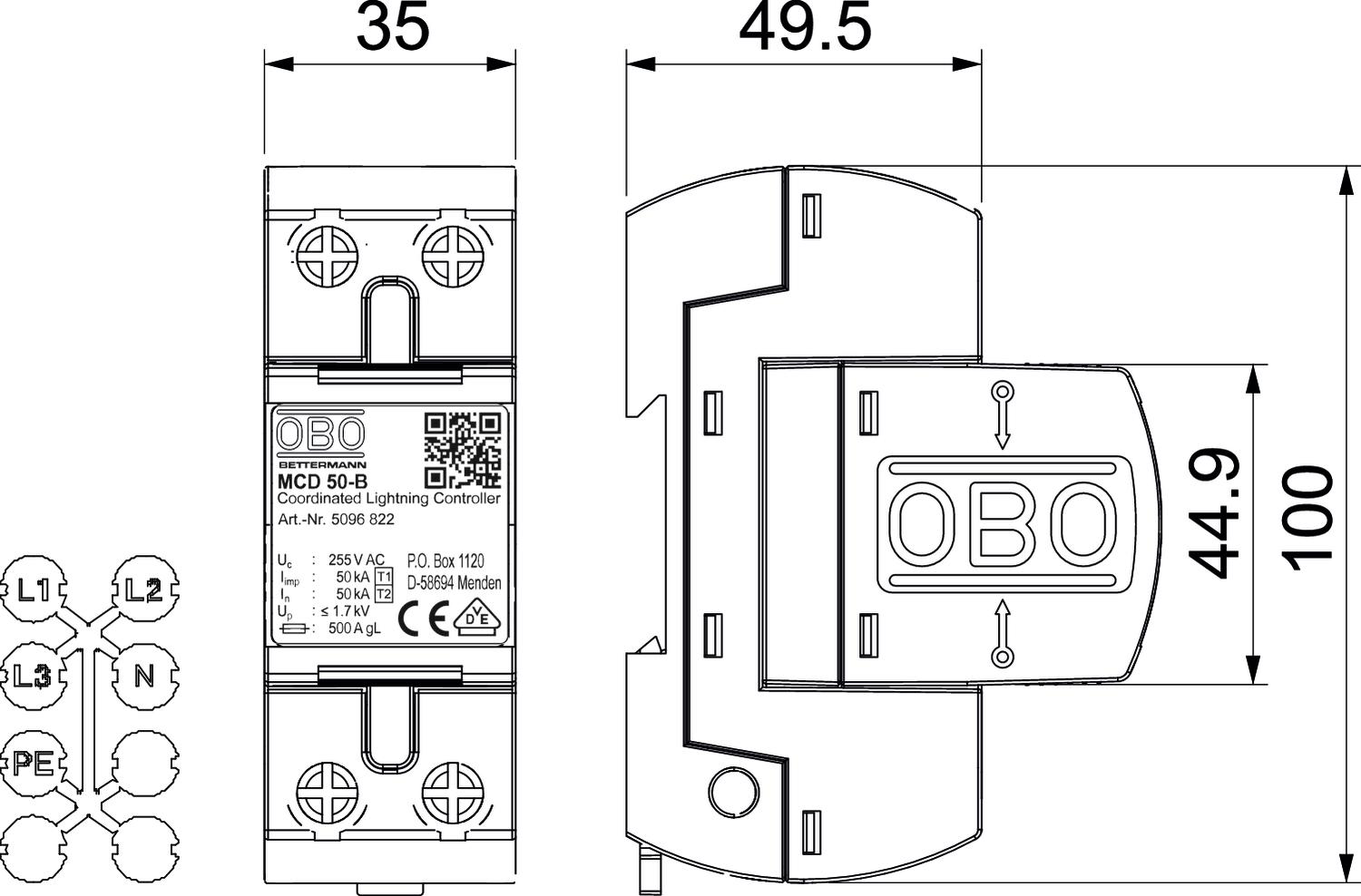

Hauteur 69 mm Largeur 35 mm Longueur 100 mm Possibilités de raccordement
Courant de décharge maximal (8/20 µs) [total] 50 kA Niveau de protection [L-N] ≤1,7 Protection max contre les surintensités côté réseau 500 Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 10 kA Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² - Tous les types
- Téléchargements
-
Fiche technique MCD 50-B / 5096849 , 0.31MB , pdfCatalogue Überspannungsschutz , 28.42MB , pdfDéclaration de conformité MCD 50-B / 5096849 , 0.16MB , pdfREACH Déclaration de conformité MCD 50-B / 5096849 , 0.12MB , pdfRoHS Déclaration de conformité MCD 50-B / 5096849 , 0.12MB , pdfApprobation Homologation VDE MCD-50 , 0.16MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfInstructions de montage Notice de montage MCD 50-B , 0.10MB , pdf
