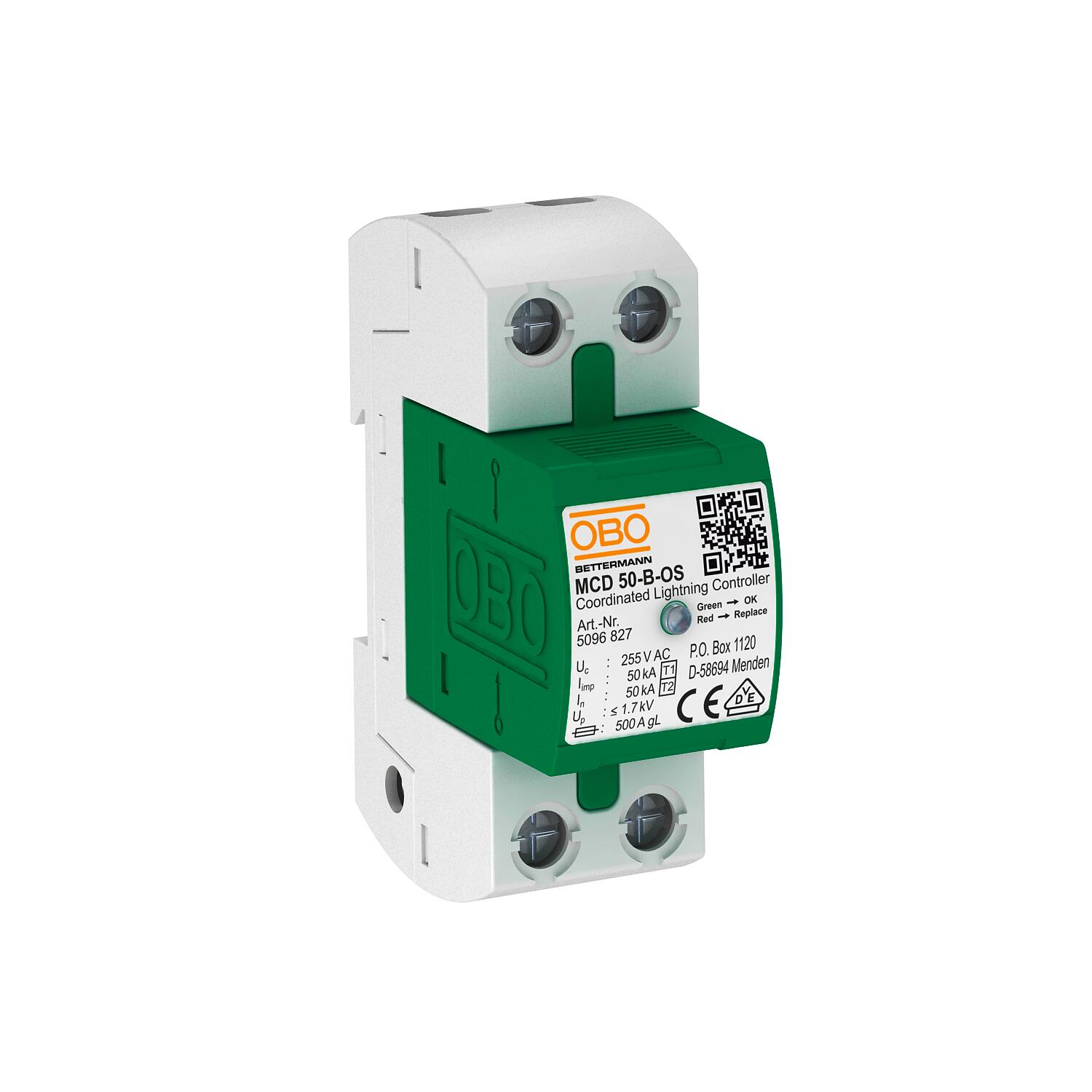

Parafoudre type 1 à 1 pôle avec voyant d'état
Réf. 5096852 | EAN 4012195051466
- Description du produit
-
Description du produitParafoudre combiné type 1+2, 1 pôle, à utiliser dans les réseaux TN et TT:
MCD 50-B-OS: Parafoudre coordonné de type 1+2 selon EN 61643-11 avec affichage de la fonction. Pour interface 0 à 2 (LPZ) conformément au concept des zones de protection contre la foudre selon CEI 61312-1 ou DIN VDE 0185-305.
• Capacité d'écoulement 50 kA (10/350 µs) par pôle
• Puissance absorbée < 26 mW/pôle
• Niveau de protection < 1,7 kV, permet la protection d'appareils
• Suppression du courant de suite du réseau 25 kA Ipeak
• Avec embouts enfichables pour le marquage des bornes de raccordement
• Éclateur encapsulé, sans soufflage d'arc
• Utilisation dans les tableaux de distribution possible
Applications: Installations et concepts compacts de protection contre les surtensions dans une distribution.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Calibre de fusible maximum 500 A Classe d'essais type 1 oui Classe d'essais type 2 oui Coupe-feu non Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 50 kA Courant de décharge nominal (8/20) 50 kA Courant de foudre (10/350) [total] 50 kA Courant décharge nominal (8/20 μs) [L-N] 50 kA Dimension 255V Empreinte CO2 (GWP) du berceau à la porte 2,0355 kg CO2e / 1 Pièce Hauteur 69 mm Homologations NF Humidité de l’air max. 95 % Humidité de l’air min. 5 % Indice de protection IP20 Largeur 35 mm Longueur 100 mm Modèle 1 pôles Modèle 1 Niveau de protection [L-N] ≤1,7 Nombre de pôles 1 OBO_Nennlaststrom (Ein- / Ausgangsklemme) 125 A Plage de températures d’utilisation max. 85 °C Plage de températures d’utilisation min. -40 °C Protection max contre les surintensités côté réseau 500 Report d'alarme non Résistance aux courts-circuits 10 kA Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 10 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <100 ns Tension continue max. (L-N) 255 V Tension max. permanente CA 255 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage Rail DIN 35 mm Type de réseau CC non Type de réseau IT non Type de réseau TN oui Type de réseau TN-C oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Type du réseau TN-S, TT Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
- Téléchargements
-
Fiche technique MCD 50-B-OS / 5096852 , 0.23MB , pdfCatalogue Surge protection , 28.42MB , pdfDéclaration de conformité UE MCD 50-B-OS / 5096852 , 0.13MB , pdfREACH Déclaration de conformité MCD 50-B-OS / 5096852 , 0.12MB , pdfRoHS Déclaration de conformité MCD 50-B-OS / 5096852 , 0.12MB , pdfApprobation Homologation VDE MCD-50 , 0.16MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfInstructions de montage Notice de montage MCD 50-B , 0.10MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
