Parafoudre type 3 pour alimentation électrique à 2 pôles 24 V 2 | 34 | 46 | IP20

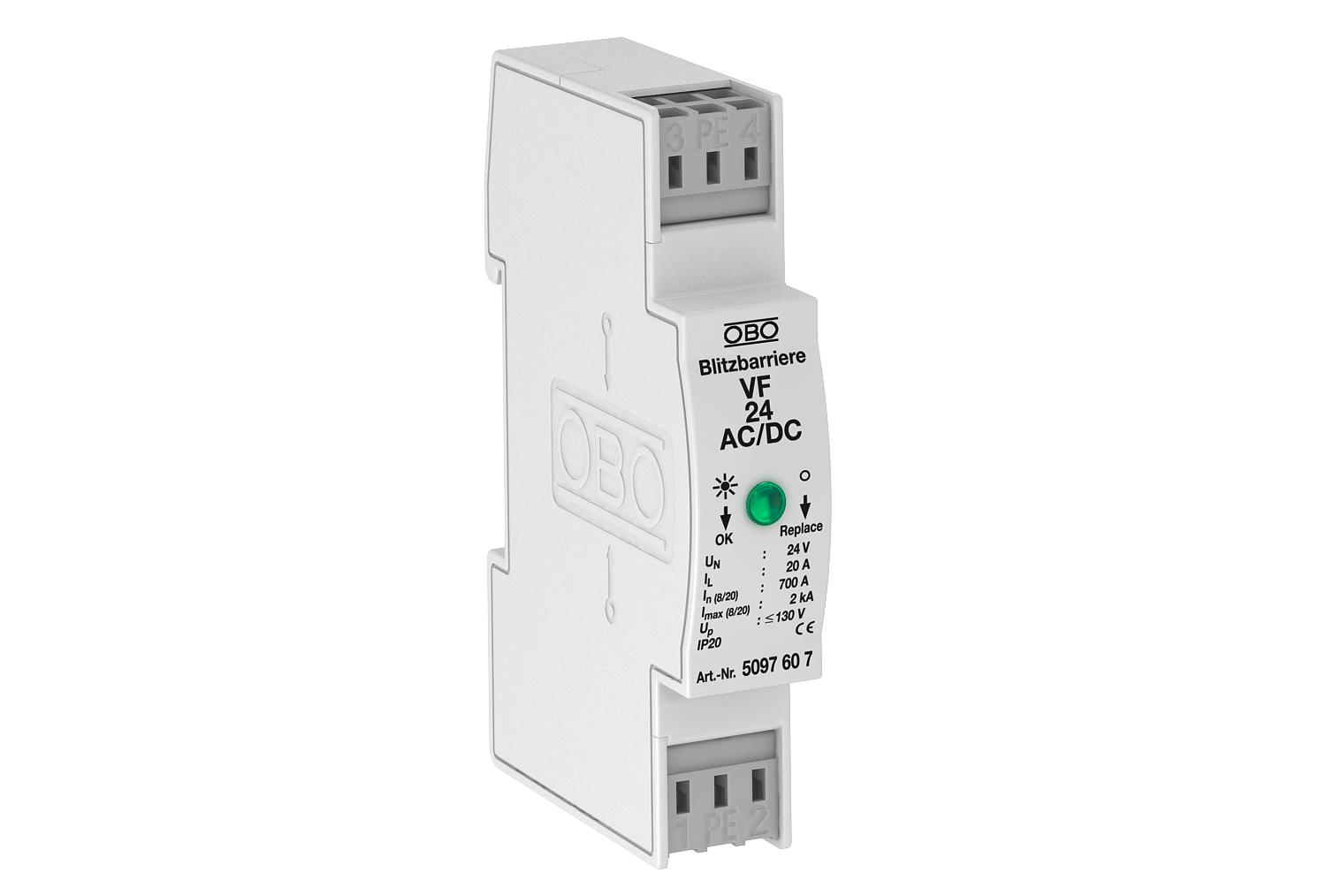

Parafoudre type 3 pour alimentation électrique à 2 pôles 24 V

Réf. 5097607 | EAN 4012195578123

Réf. / Type

Modèle	2

Tension max. permanente CA

Tension max. permanente CC

Indice de protection	IP20

Description du produit

Description du produit

Parasurtenseur / protection fine type 3 selon NF EN 61643-11

• Compatible avec systèmes à tension continue et alternative

• Avec voyant d'état

• Avec bornes de raccordement sans vis et faciles à monter

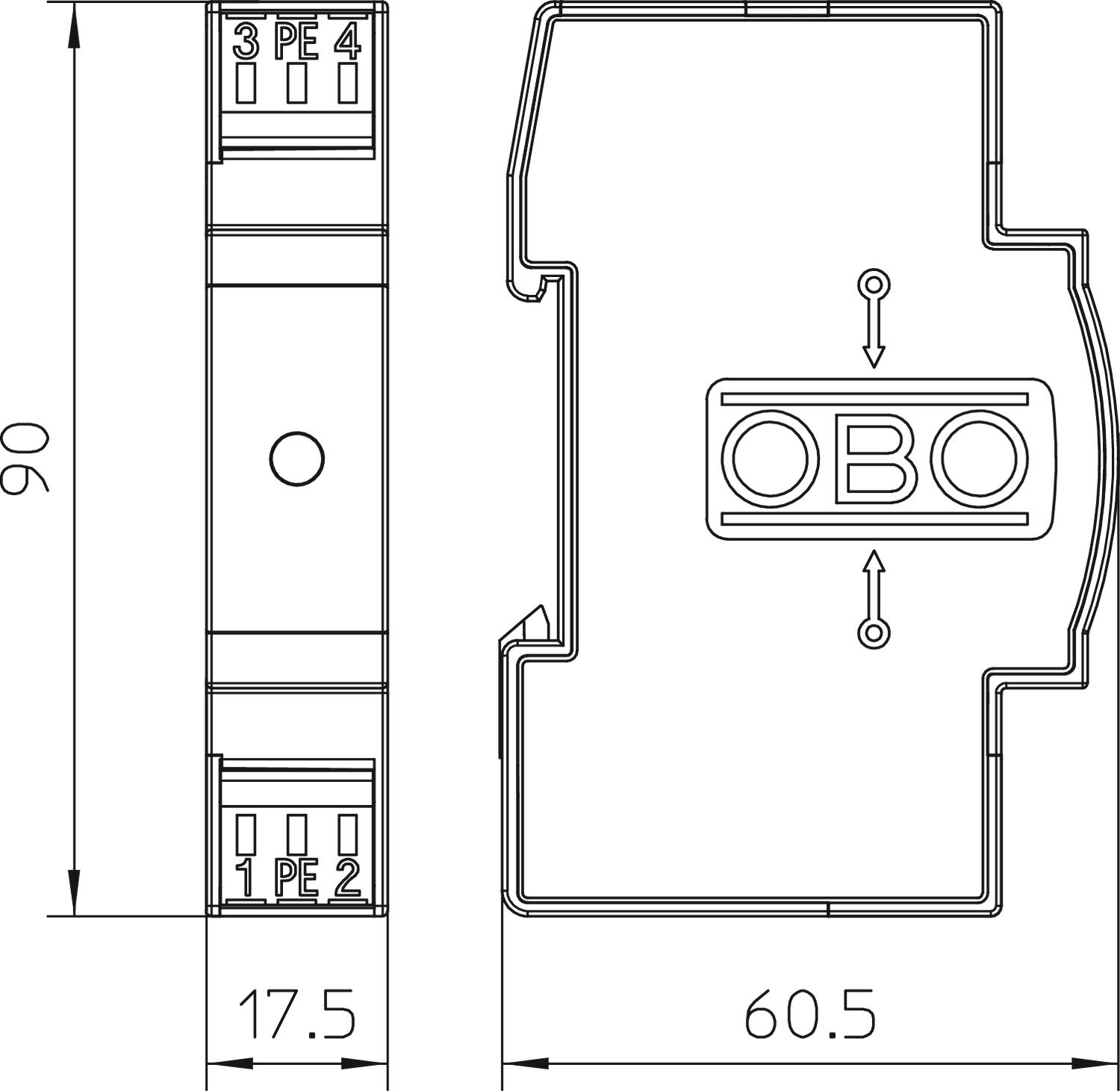

• Largeur 1 module (17,5 mm)

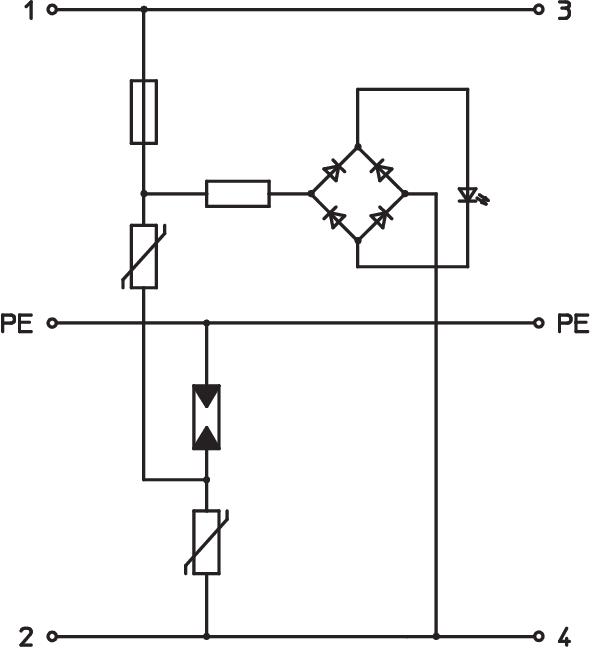

• Circuit en Y

Application : utilisation universelle sur rail profilé de 35 mm dans les armoires de distribution.

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	20 A
classe d'essais type 3	oui
Coupe-feu	non
Courant de décharge maximal (8/20 μs)	2 kA
Courant de décharge nominal (8/20)	0,7 kA
Dimension	24V AC
Empreinte CO2 (GWP) du berceau à la porte	0,4051 kg CO2e / 1 Pièce
Indice de protection	IP20
Modèle	2
Modèle	Version 24 V
Modèle testé antidéflagrant	non
Niveau de protection fil/fil	<130 V
Niveau de protection fil/terre	<1200 V
Nombre de pôles	3
OBO_Nennlaststrom (Ein- / Ausgangsklemme)	20 A
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C

Protection max contre les surintensités côté réseau	20
Report d'alarme	non
Section de conducteur rigide (unifilaire/multifilaire) max.	2,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	0,14 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe III
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CA	34 V
Tension max. permanente CC	46 V
Tension nominale CA (50 / 60 Hz)	24 V
Type de montage	Rail DIN 35 mm
Type du réseau	autres
Type selon EN 61643-11	Type 3
ZPF	2→3

Tous les types

Tous les types

Type	Modèle	Tension max. permanente CA	Tension max. permanente CC	Indice de protection	Réf.	Quantité	Plus petite unité de vente
VF12-AC DC	2	13,5 V	18 V	IP20	5097453	Pièce	1 Pièce
VF24-AC/DC	2	34 V	46 V	IP20	5097607	Pièce	1 Pièce
VF48-AC/DC	2	60 V	80 V	IP20	5097615	Pièce	1 Pièce
VF60-AC/DC	2	80 V	110 V	IP20	5097623	Pièce	1 Pièce
VF110-AC DC	2	150 V	200 V	IP20	5097631	Pièce	1 Pièce
VF230-AC/DC	2	255 V	350 V	IP20	5097650	Pièce	1 Pièce
