Pendard TP FS
Réf. 6364349 | EAN 4012196199396
- Description du produit
-

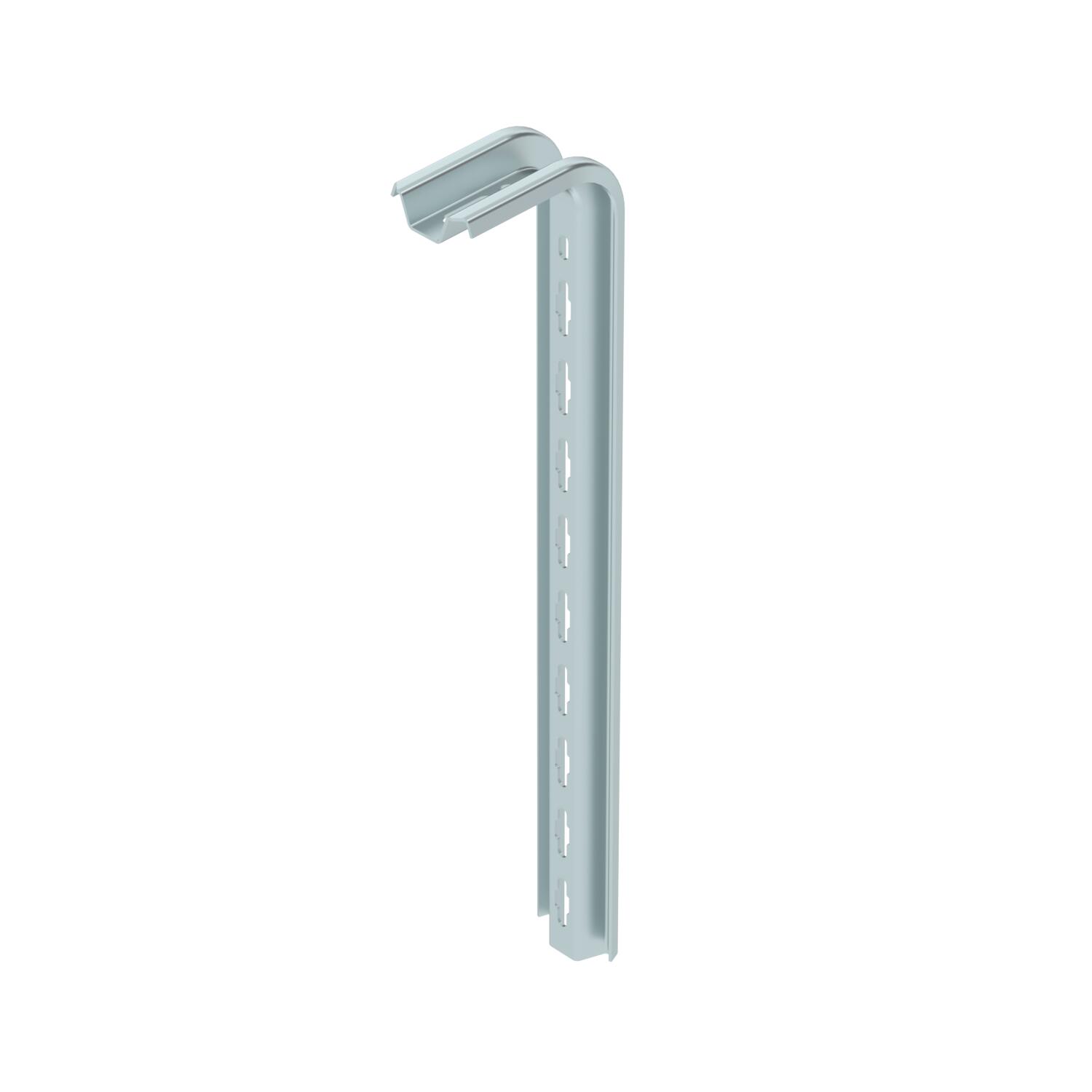

Description du produitPendard TP à fixer sur plafonds en béton.
Si le profilé est fixé au plafond ou s'il est vissé contre la tête pour la renforcer, il convient pour des raisons de stabilité d'utiliser systématiquement l'entretoise de type DS 4.
Important : à utiliser comme console uniquement jusqu'à une longueur de 345 mm.
-
- Caractéristiques techniques
-

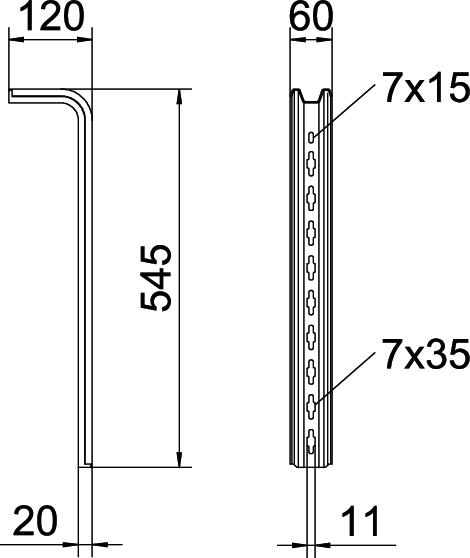

Dimensions
Cote L 545 mm Couleur zinc Dimension L545mm Dimension H 120 mm Empreinte CO2 (GWP) du berceau à la porte 2,0443 kg CO2e / 1 Pièce Hauteur 120 mm Largeur 60 mm Longueur 545 mm Maintien en fonction non Matériau Acier Modèle Profilé en S Surface galvanisé par bande Caractéristiques techniques
Diagramme de charge du montant TP de type TPS
-
Déflexion de l'extrémité du pendard avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Longueur de console en mm
-
Courbe de charge avec longueurs de montant en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Embout de protection
TPS KS OR 6364625 10 Pièce
Vis à tête bombée avec rondelle et écrou F
FRS 10x25 TPS F 6407536 50 Pièce
Vis à tête hexagonale M10 F
SKS 10x60 F 6408516 20 Pièce
Entretoise FS
DS 4 FS 6416551 20 Pièce - Téléchargements
-
