Pendard TP FT
Réf. 6364403 | EAN 4012196473717
- Description du produit
-

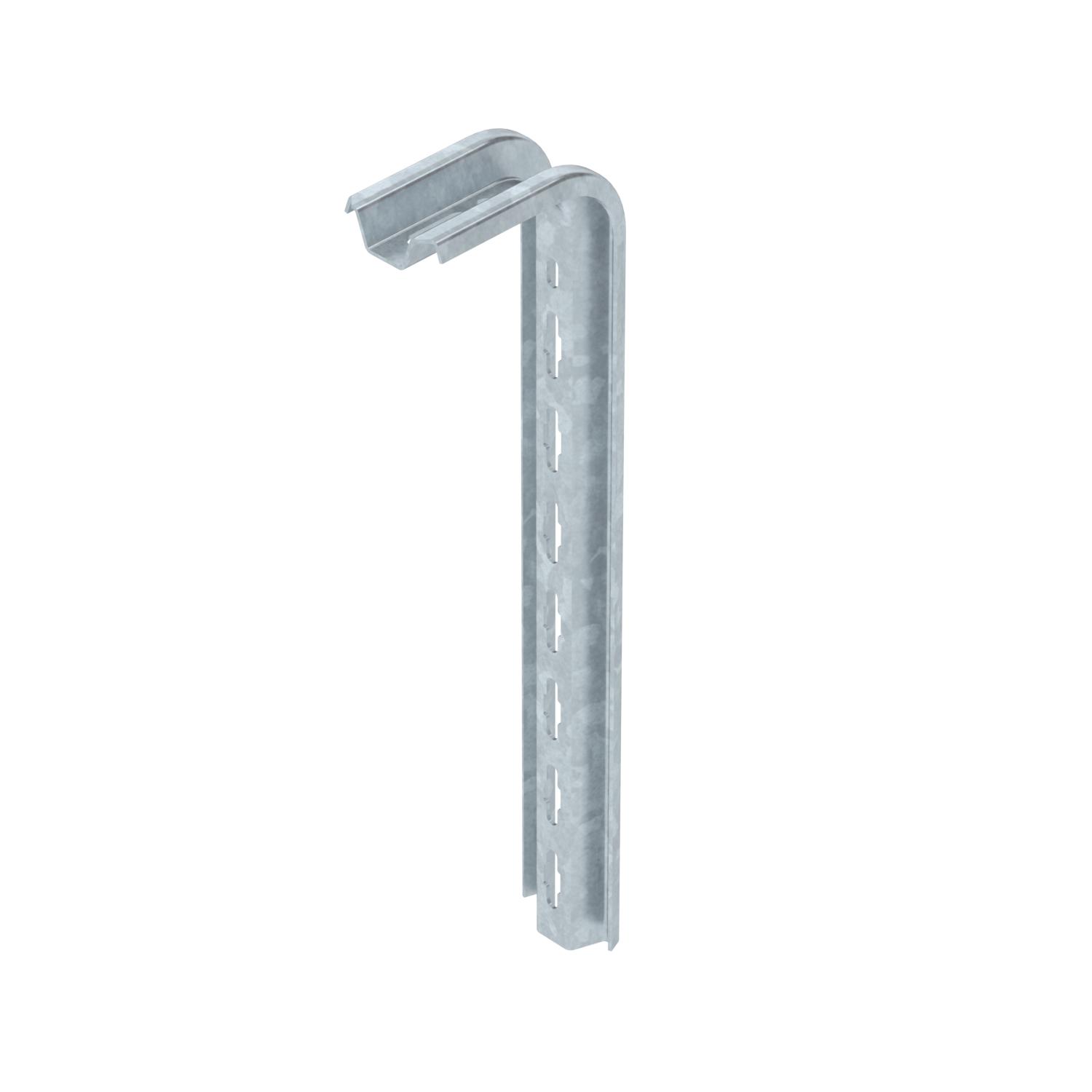

Description du produitPendard TP à fixer sur plafonds en béton.
Si le pendard est fixé au plafond ou s'il est serré avec un boulon traversant pour renforcer la tête, il est impératif d'utiliser systématiquement l'entretoise type DS 4 pour des raisons de stabilité. le pendard type TP peut être utilisé comme console jusqu'à une longueur maximale de 345 mm.
-
- Caractéristiques techniques
-

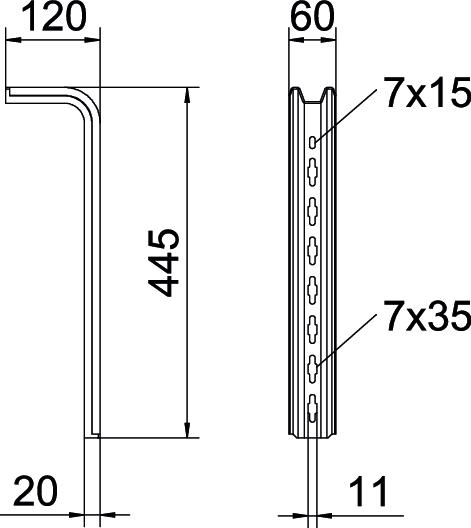

Dimensions
Cote L 445 mm Couleur zinc Dimension L445mm Empreinte CO2 (GWP) du berceau à la porte 1,6365 kg CO2e / 1 Pièce Hauteur 120 mm Largeur 60 mm Longueur 445 mm Maintien en fonction non Matériau Acier Modèle Profilé en S Surface galvanisé à chaud par trempage Caractéristiques techniques
Diagramme de charge du montant TP de type TPS
-
Déflexion de l'extrémité du pendard avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Longueur de console en mm
-
Courbe de charge avec longueurs de montant en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Embout de protection
TPS KS OR 6364625 10 Pièce
Vis à tête bombée avec rondelle et écrou F
FRS 10x25 TPS F 6407536 50 Pièce
Vis à tête hexagonale M10 F
SKS 10x60 F 6408516 20 Pièce
Entretoise FT
DS 4 FT 6416586 20 Pièce - Téléchargements
-
