Pendard US 7 FT SOMY
Réf. 7193661 | EAN 4012196176175
- Description du produit
-

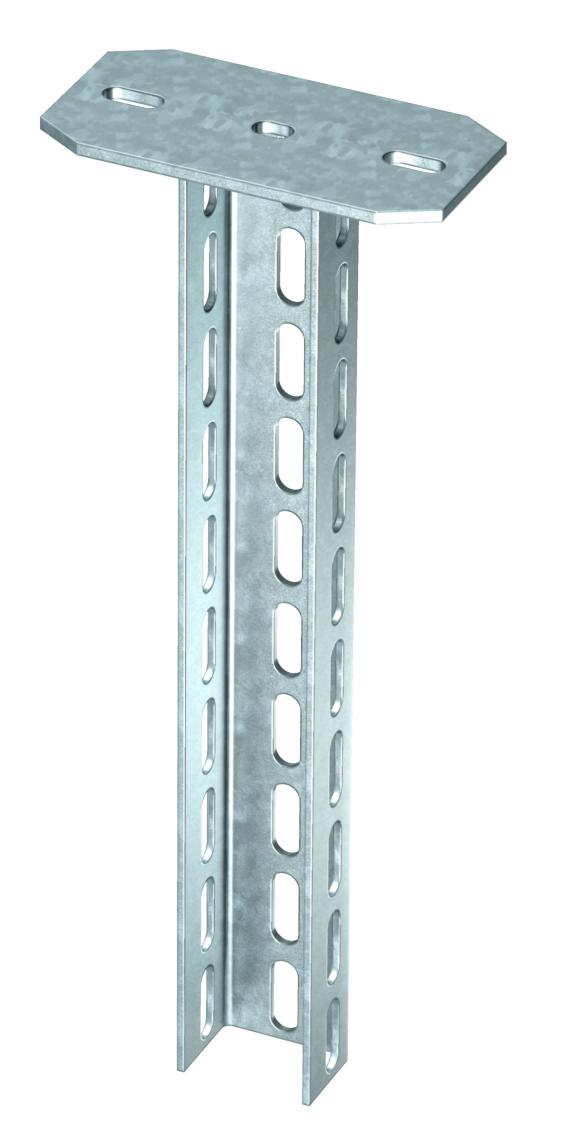

Description du produitMontant en U à longueurs fixes. Dimensions : 70 x 50 mm.
En cas de montage bilatéral de la console ou de montage de la console à l'extrémité du pendart, il convient d'utiliser l'entretoise DSK 61. Le revêtement de surface est réalisé à l'aide d'un procédé de trempe unique et doté de couches de zinc de très grande épaisseur.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Couleur zinc Dimension 70x50x1000 Empreinte CO2 (GWP) du berceau à la porte 13,887 kg CO2e / 1 Pièce Épaisseur du matériau 4 mm Hauteur 50 mm Largeur 70 mm Longueur 1000 mm Longueur de console 200 8,3 kN Longueur de console 400 5 kN Longueur de console: 600 3,5 kN Maintien en fonction non Matériau Acier Modèle profilé en U Résistance maximale à la traction 11 kN Surface galvanisé à chaud 85 µm Caractéristiques techniques
Diagramme de charge du pendard de type US 7 K
-
Déflexion de l'extrémité du pendard avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Longueur de console en mm
-
Courbe de charge avec longueurs de montant en mm
-
- Tous les types
- Téléchargements
-
Fiche technique US 7 K 100 FT SO / 7193661 , 0.26MB , pdfDéclaration de conformité UE US 7 K 100 FT SO / 7193661 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni US 7 K 100 FT SO / 7193661 , 0.09MB , pdfREACH Déclaration de conformité US 7 K 100 FT SO / 7193661 , 0.12MB , pdfRoHS Déclaration de conformité US 7 K 100 FT SO / 7193661 , 0.13MB , pdfDéclaration environnementale de produits (EPD) US 7 K 100 FT SO / 7193661 , 1.48MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
