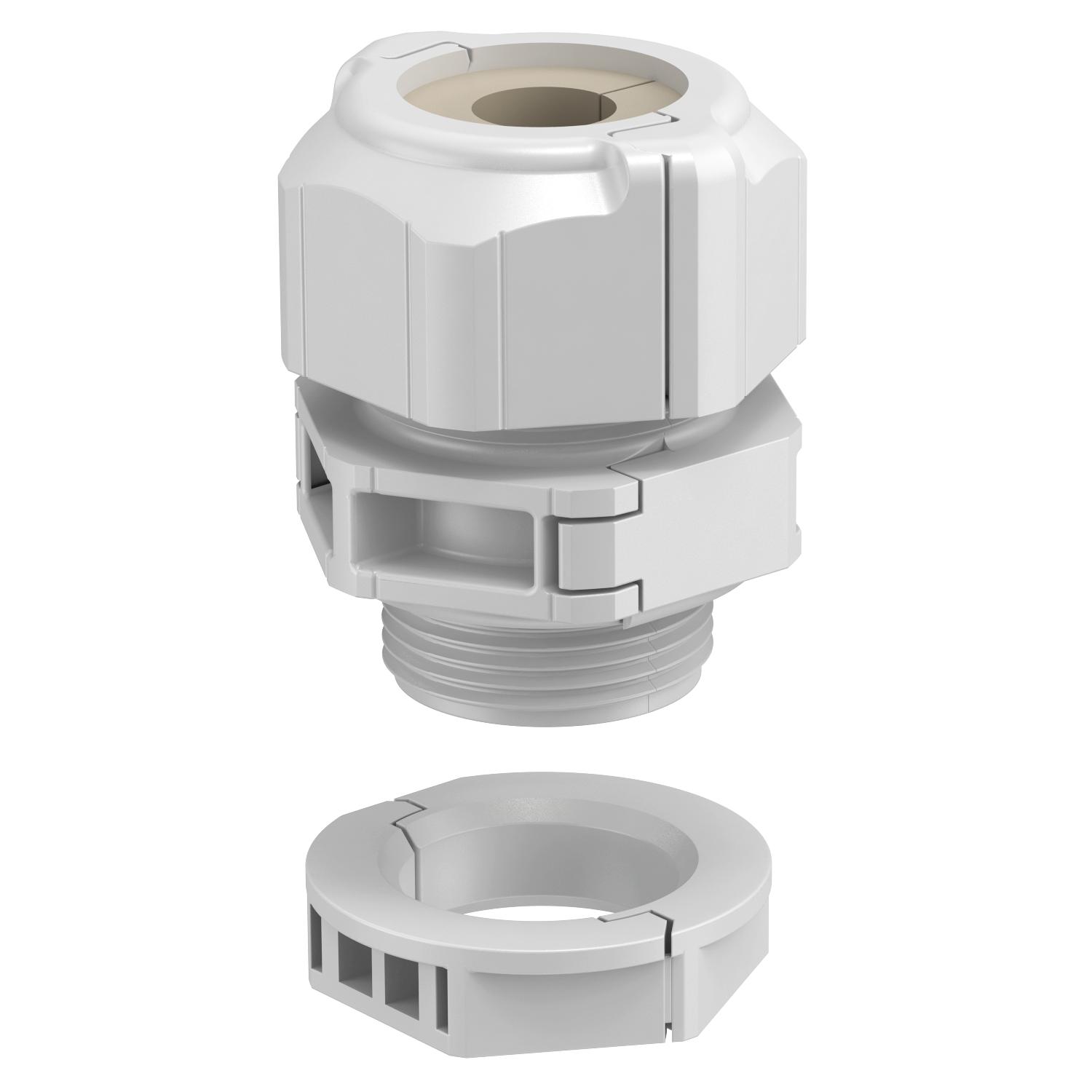

Presse-étoupe divisible, bague d'étanchéité, 1 câble, gris clair
Réf. 2024942 | EAN 4012196536634
- Description du produit
-
Description du produitLe presse-étoupe divisible V-TEC TB.. garantit, à l'instar de tous les presse-étoupes V-TEC une étanchéité sûre des câbles. L'installation de câbles préconfectionnés ou de conduits par exemple ne pose aucun problème grâce à la divisibilité du presse-étoupe et est rapide.
V-TEC TB est sans pareil, même pour le post-équipement d’une installation existante ainsi qu'en tant que "presse-étoupe de réparation", ce qui permet d’installer un câble prémonté sans démontage et sans interruption de la production.

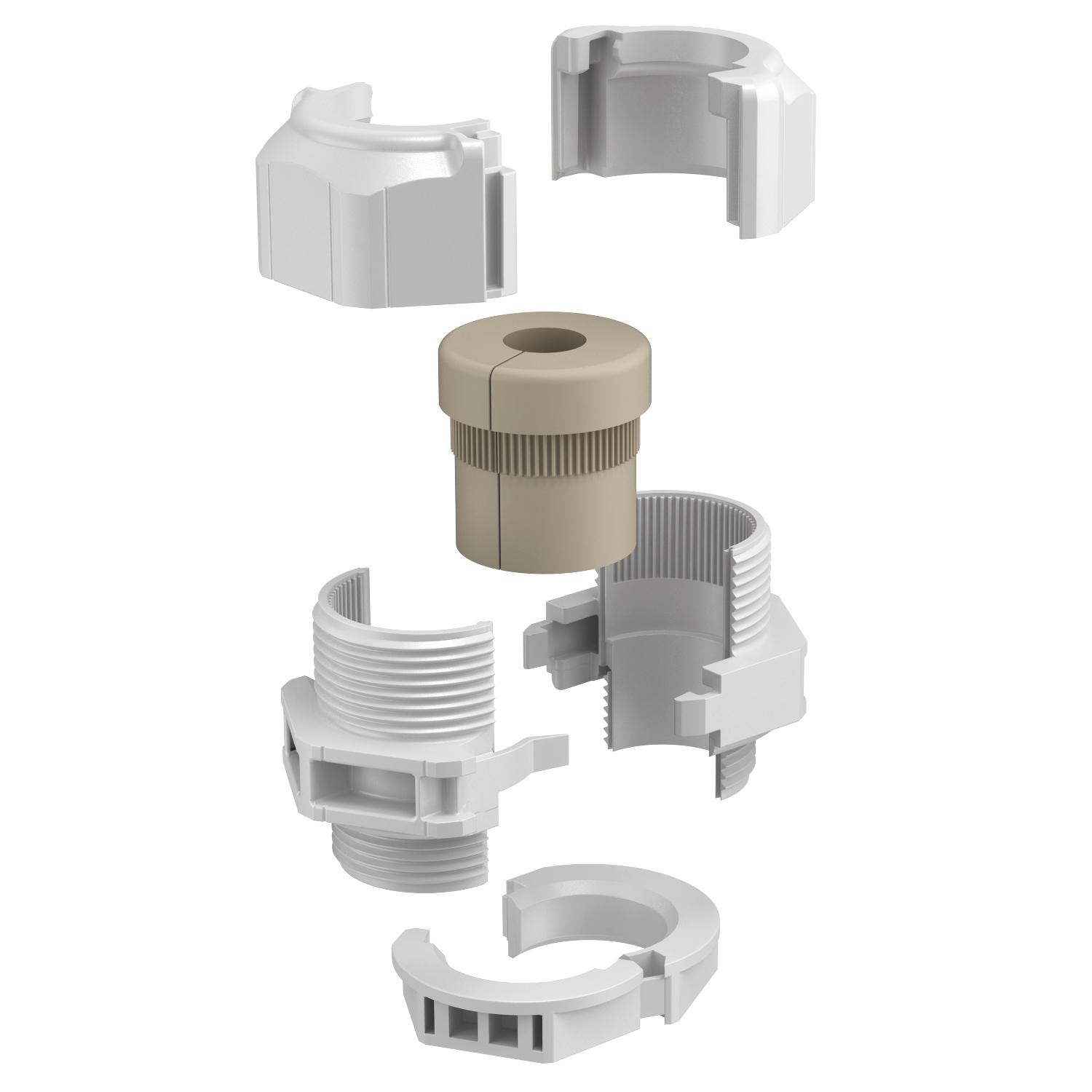

Le kit de raccords filetés comprend un raccord intermédiaire, un écrou borgne et le joint, le contre-écrou désassemblé est bien entendu aussi fourni.
Les différentes bagues d'étanchéité permettent une étanchéisation de divers diamètres, selon la bague choisie. La pince d'expansion est un outil idéal pour ouvrir la bague d'étanchéité. Elle permet d'insérer rapidement et aisément les différents câbles.
-
- Caractéristiques techniques
-
Caractéristiques techniques

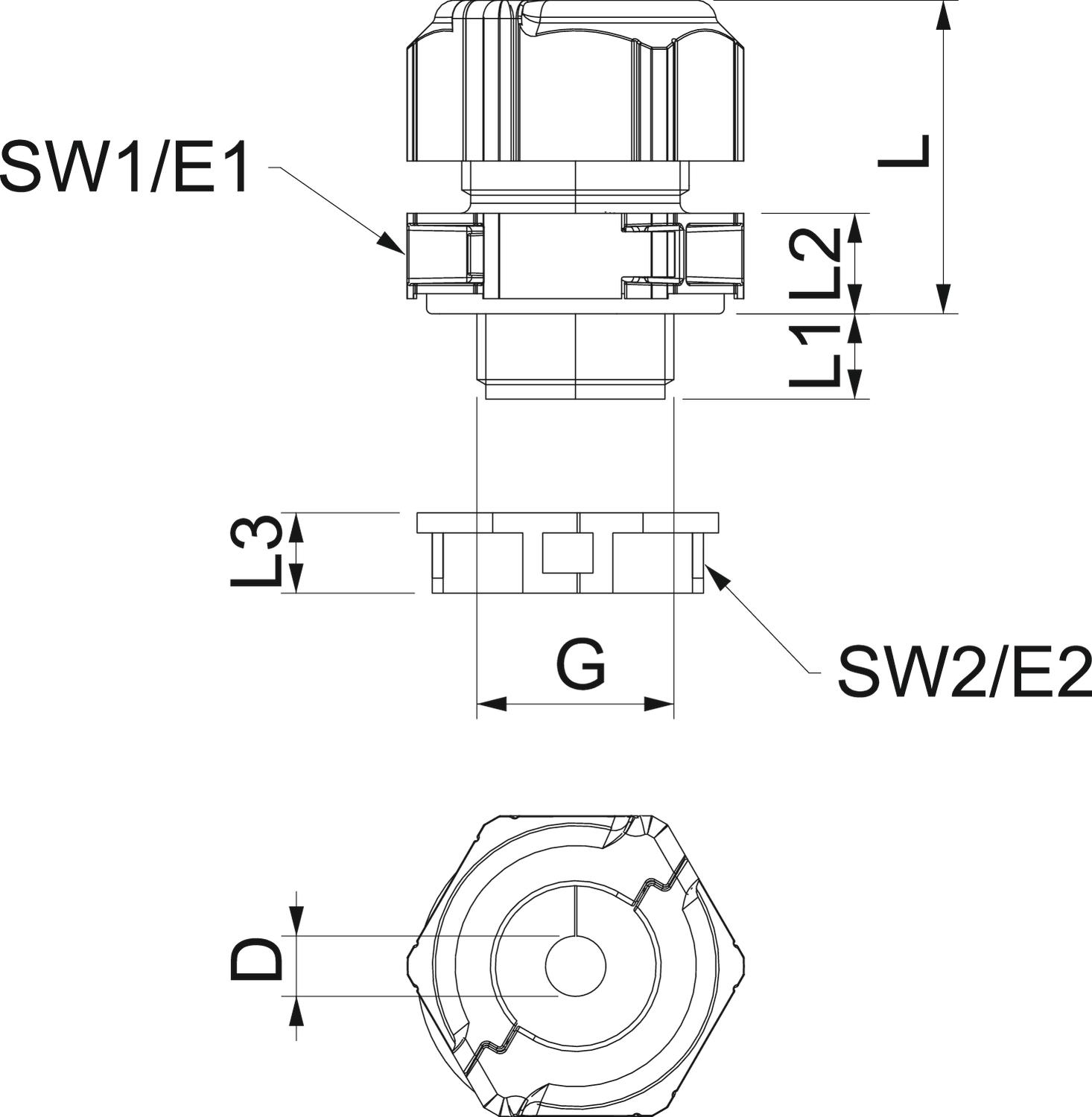

Anti-chocs oui Avec contre-écrou oui Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 8 mm Capacité d’étanchéité D min. 6 mm Cote D 8 mm Cote E1 (mm) 33,5 mm Cote E2 30 mm Cote L 30 mm Cote L1 10 mm Cote L2 8,5 mm Cote L3 8 mm Couleur gris clair Couple de serrage instable 2 Nm Diamètre nominal du filetage 20 Dimension M20 Dimension G M20x1,5 mm Dimension L max. 30,5 mm Dimension L min. 24,5 mm Eclateur antidéflagrant non Empreinte CO2 (GWP) du berceau à la porte 0,0993 kg CO2e / 1 Pièce Filetage M20 x 1,5 Hauteur 40 mm Indice de protection IP67 Largeur 29 mm Longueur 30 mm Longueur de filetage 10 mm Matériau Polycarbonate Modèle droit Nombre de trous de perçage 1 Ouverture de clé 1 30 mm Ouverture de clé 2 27 mm Pas de filetage 1,5 mm Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction non Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible oui Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé par fibres de verre non Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C Sans halogène oui Type d'étanchéité Bague d'étanchéité Type de filetage métrique - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique V-TEC TB20 06-08 / 2024942 , 0.27MB , pdfDéclaration de conformité UE V-TEC TB20 06-08 / 2024942 , 0.13MB , pdfDéclaration de conformité UE Déclaration de conformité UE ,REACH Déclaration de conformité V-TEC TB20 06-08 / 2024942 , 0.12MB , pdfRoHS Déclaration de conformité V-TEC TB20 06-08 / 2024942 , 0.12MB , pdfInstructions de montage V-TEC TB20 , 1.36MB , pdf
