Presse-étoupe divisible, bague d'étanchéité, multiple, gris clair
Réf. 2024984 | EAN 4012196536917
- Description du produit
-
Description du produitLe presse-étoupe divisible V-TEC TB.. garantit, à l'instar de tous les presse-étoupes V-TEC une étanchéité sûre des câbles. L'installation de câbles préconfectionnés ou de conduits par exemple ne pose aucun problème grâce à la divisibilité du presse-étoupe et est rapide.
V-TEC TB est sans pareil, même pour le post-équipement d’une installation existante ainsi qu'en tant que "presse-étoupe de réparation", ce qui permet d’installer un câble prémonté sans démontage et sans interruption de la production.
Le kit de raccords filetés comprend un raccord intermédiaire, un écrou borgne et le joint, le contre-écrou désassemblé est bien entendu aussi fourni.
Autres bagues d'étanchéité à usage multiple sur demande.
Les embouts d'étanchéité servent à introduire plusieurs câbles avec un raccord fileté. Selon l’usage, les diamètres de perçage indiqués sont réduits de 1 à 2 mm de diamètre pour le serrage du raccord fileté du câble
la pince d'expansion est un outils idéal pour ouvrir la bague d'étanchéité. Elle permet d'insérer rapidement et aisément les différents câbles.
-
- Caractéristiques techniques
-
Caractéristiques techniques

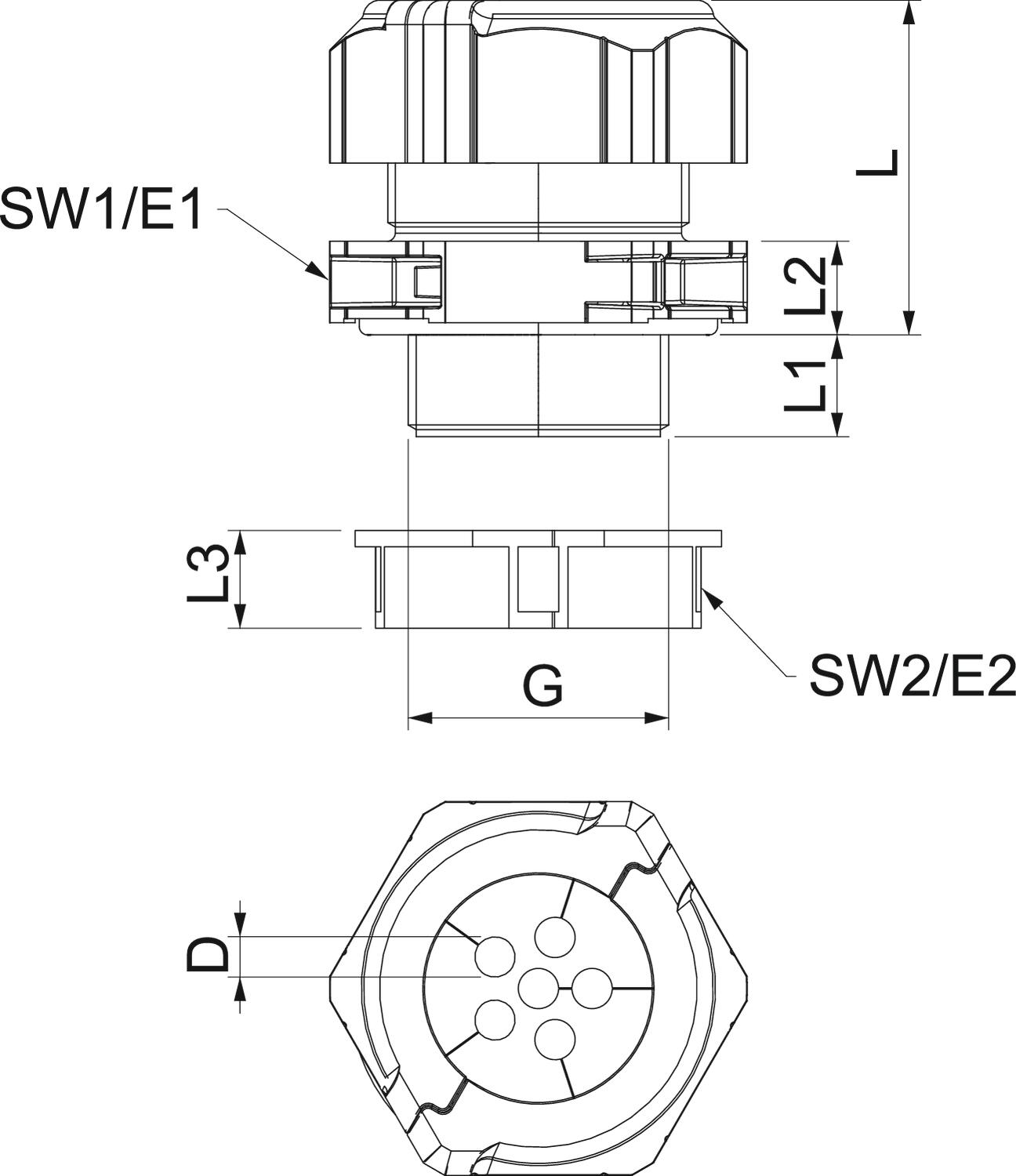

Anti-chocs oui Avec contre-écrou oui Bague d'étanchéité à usage multiple oui Cote D 11 mm Cote E1 (mm) 51,5 mm Cote E2 45 mm Cote L 41 mm Cote L1 14 mm Cote L2 10 mm Cote L3 12 mm Couleur gris clair Couple de serrage instable 8 Nm Diamètre nominal du filetage 32 Dimension M32 Dimension G M32x1,5 mm Dimension L max. 41 mm Dimension L min. 32 mm Eclateur antidéflagrant non Empreinte CO2 (GWP) du berceau à la porte 0,3832 kg CO2e / 1 Pièce Filetage M32 x 1,5 Hauteur 53,5 mm Indice de protection IP67 Largeur 51,5 mm Longueur 46 mm Longueur de filetage 14 mm Matériau Polycarbonate Modèle droit Nombre de trous de perçage 2 Ouverture de clé 1 46 mm Ouverture de clé 2 40 mm Pas de filetage 1,5 mm Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction non Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible oui Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé par fibres de verre non Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C Sans halogène oui Six pans cote sur angulaire 45 mm Type d'étanchéité Bague d'étanchéité Type de filetage métrique - Tous les types
- Téléchargements
-
Fiche technique V-TEC TB32 2x11 / 2024984 , 0.29MB , pdfDéclaration de conformité UE V-TEC TB32 2x11 / 2024984 , 0.13MB , pdfREACH Déclaration de conformité V-TEC TB32 2x11 / 2024984 , 0.12MB , pdfRoHS Déclaration de conformité V-TEC TB32 2x11 / 2024984 , 0.12MB , pdfInstructions de montage V-TEC TB32 , 1.37MB , pdf
