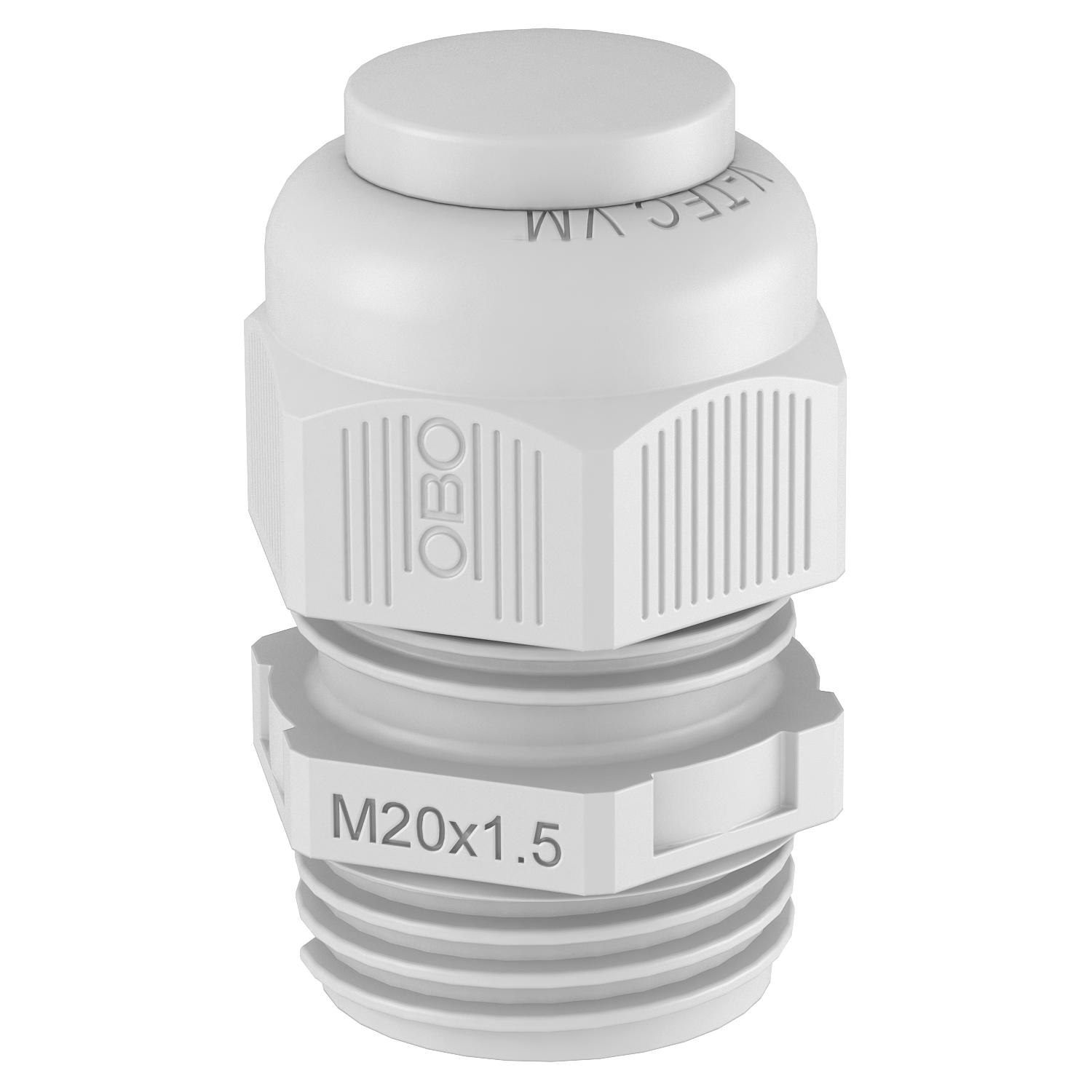

Presse-étoupe, filetage métrique avec bouchon de fermeture, gris clair
Réf. 2023044 | EAN 4012196474455
- Description du produit
-
Description du produitLa façon la plus rapide et la plus simple pour garantir une décharge de traction et une étanchéité avec des presse-étoupes sur des boîtes de dérivation et des boîtiers est l'utilisation des presse-étoupes V-TEC VM OBO éprouvés. Grâce à la lèvre d'étanchéité intégrée et à la technique de lamelles OBO spéciale, l'indice de protection IP68 est atteint. La décharge de traction et l'étanchéité sont contrôlées selon la norme DIN EN 62444
Pas de vis: Métrique Une fois assemblée par vis, l'installation est quasiment éternelle : l'adaptation optimale des filetages avec le pas adapté garantit une résistance aux secousses à long terme.
Applications : des habitations privées équipées de boîtes de dérivation aux applications industrielles dans les coffrets de distribution.
Plage de température: -20°C à +65°C
Cela permet de fermer sans difficulté des ouvertures non utilisées. La poussière ou l'eau ne pouvant pénétrer, l'indice de protection est maintenu.
Idéal lorsque l'installation requiert la présence de presse-étoupes sur toutes les ouvertures existantes. Cela facilite considérablement les installations ultérieures.
-
- Caractéristiques techniques
-
Caractéristiques techniques

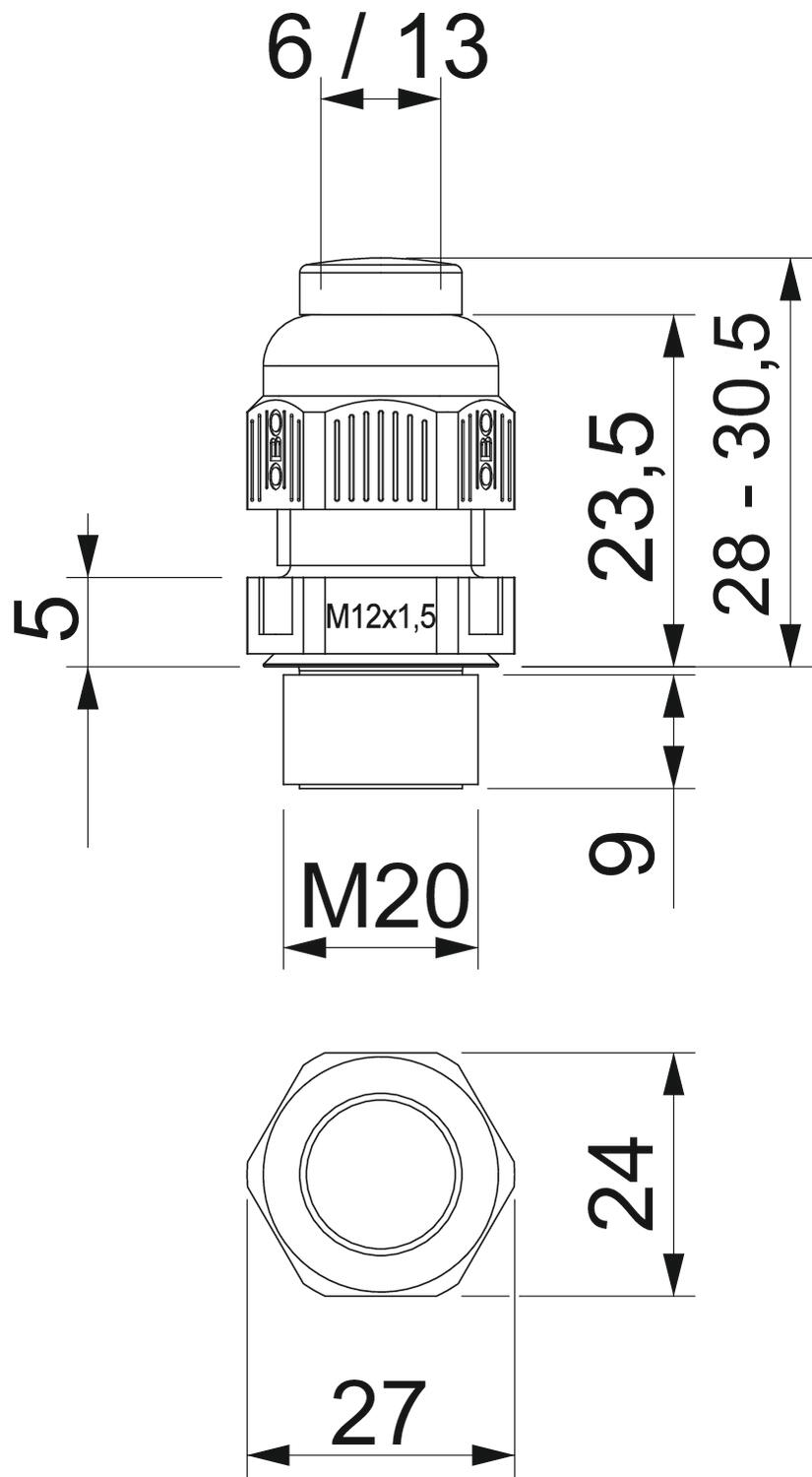

Anti-chocs non Avec contre-écrou non Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 13 mm Capacité d’étanchéité D min. 6 mm Cote L1 9 mm Cote L2 5 mm Cote L3 23,5 mm Couleur gris clair; RAL 7035 Couple de serrage instable 3,8 Nm Diamètre nominal du filetage 20 Dimension M20 Dimension E 27 mm Dimension L max. 30,5 mm Dimension L min. 28 mm Eclateur antidéflagrant non Empreinte CO2 (GWP) du berceau à la porte 0,0495 kg CO2e / 1 Pièce Filetage M20 x 1,5 Hauteur 27 mm Indice de protection IP68 Largeur 24 mm Longueur 28 mm Longueur de filetage 10 mm Matériau Polyamide Méplat 24 Modèle droit Ouverture de clé 1 24 mm Pas de filetage 1,5 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction oui Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible non Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé par fibres de verre non Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C Sans halogène oui Six pans cote sur angulaire 27 mm Type d'étanchéité Bague d'étanchéité Type de filetage métrique - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Contre-écrou, filetage métrique, gris clair
116 M20 LGR PA 2048922 100 Pièce - Téléchargements
-
