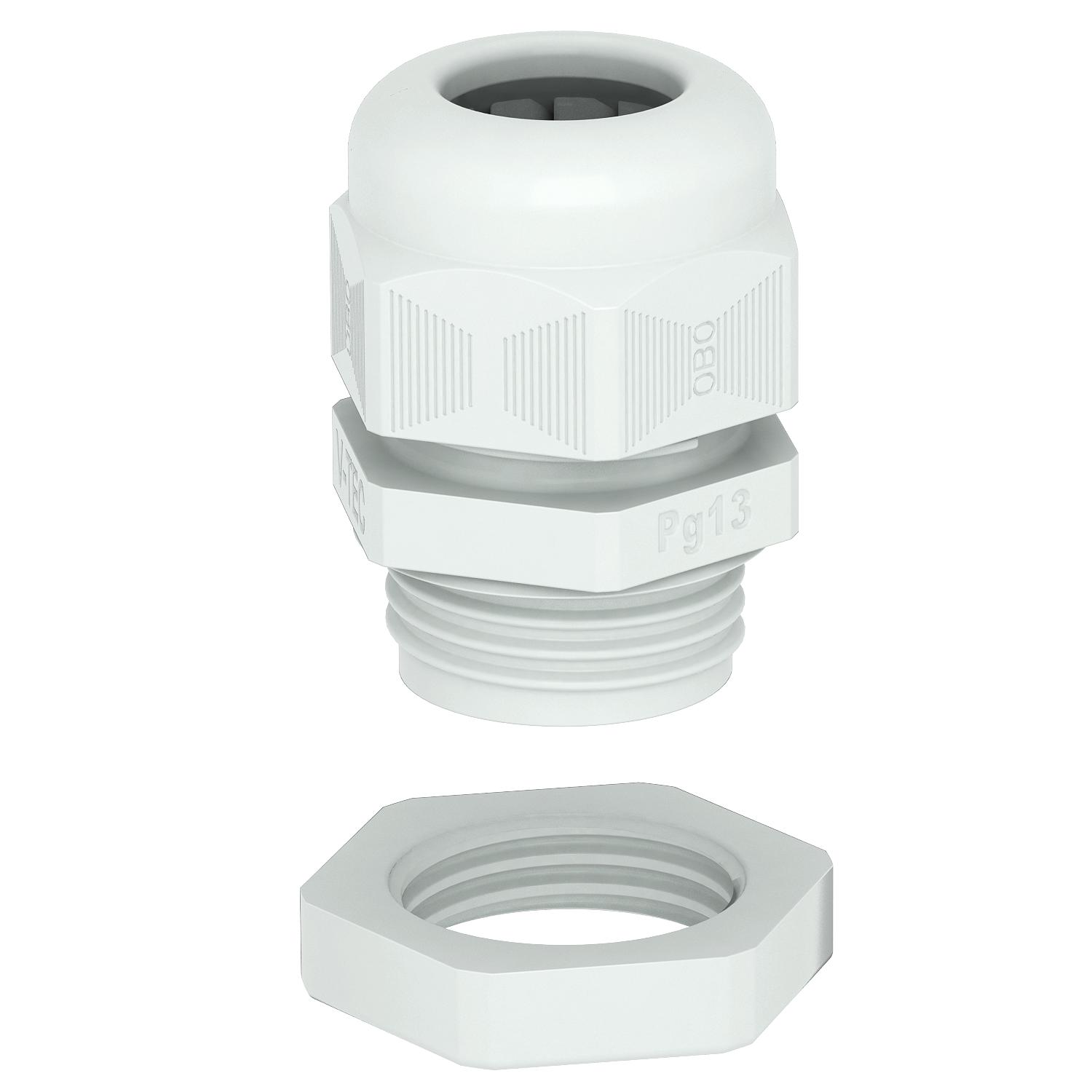

Presse-étoupe, filetage PG, kit avec contre-écrou, gris clair
Réf. 2024665 | EAN 4012195861089
- Description du produit
-
Description du produitLa façon la plus rapide et la plus simple pour garantir une décharge de traction et une étanchéité avec des presse-étoupes sur des boîtes de dérivation et des boîtiers est l'utilisation des presse-étoupes V-TEC VM OBO éprouvés. Grâce à la lèvre d'étanchéité intégrée et à la technique de lamelles OBO spéciale, l'indice de protection IP68 est atteint. La décharge de traction et l'étanchéité sont contrôlées selon la norme DIN EN 62444
Pas de vis: PG Une fois assemblée par vis, l'installation est quasiment éternelle : l'adaptation optimale des filetages avec le pas adapté garantit une résistance aux secousses à long terme.
Applications : des habitations privées équipées de boîtes de dérivation aux applications industrielles dans les coffrets de distribution.
Plage de température: -20°C à +65°C
Colonne D1 du tableau : capacité d'étanchéité selon la norme VDE 0619 qui ne requiert aucune décharge de traction
Colonne du tableau D2 : capacité d'étanchéité y compris décharge de traction et protection antitorsion selon la norme VDE 0619
-
- Caractéristiques techniques
-
Caractéristiques techniques

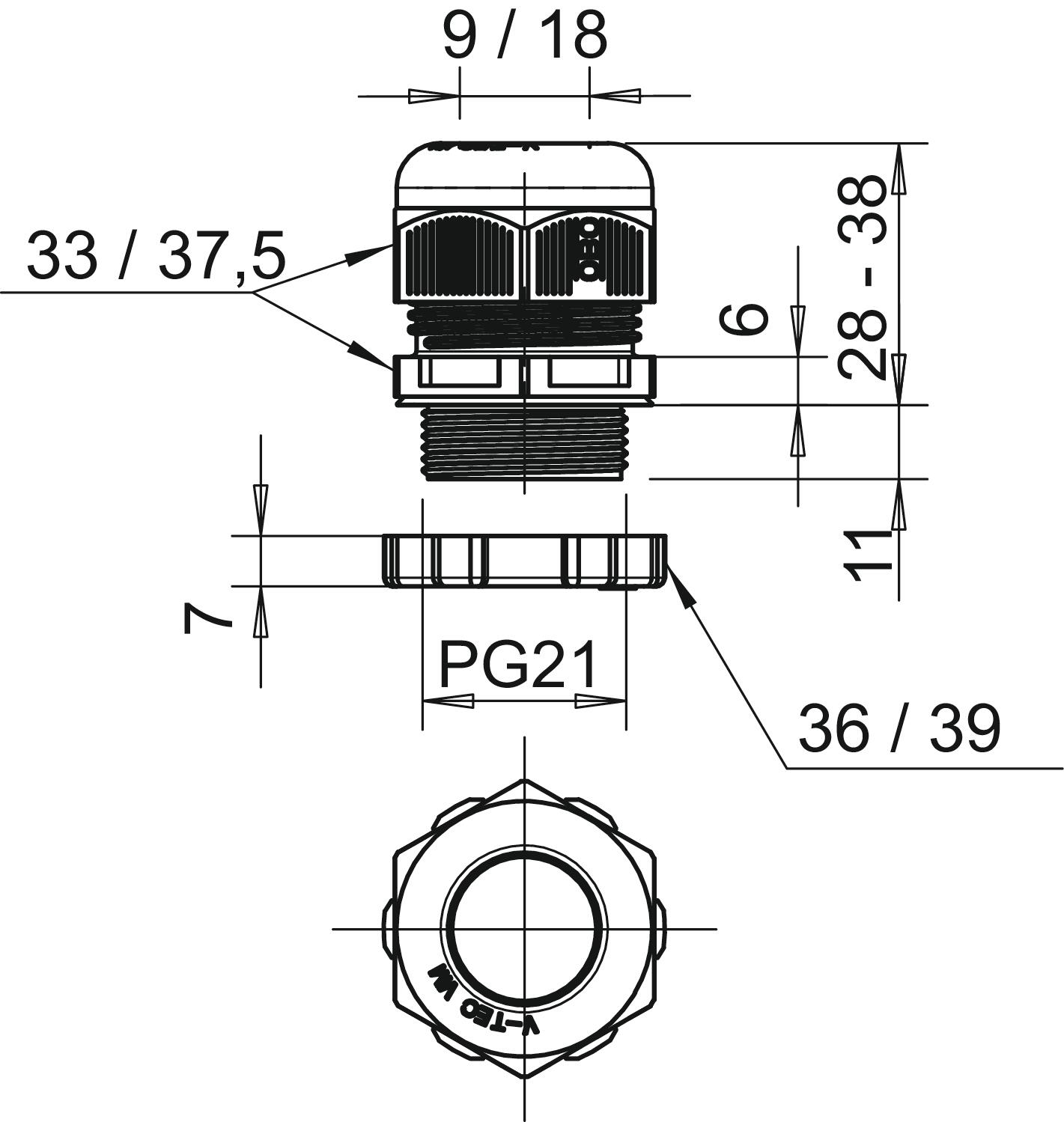

Anti-chocs non Avec contre-écrou oui Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 18 mm Capacité d’étanchéité D min. 9 mm Cote E1 (mm) 37,5 mm Cote E2 39 mm Cote L1 11 mm Cote L2 6 mm Cote L3 7 mm Couleur gris clair; RAL 7035 Diamètre nominal du filetage 21 Dimension PG21 Dimension L max. 38 mm Dimension L min. 28 mm Eclateur antidéflagrant non Empreinte CO2 (GWP) du berceau à la porte 0,1211 kg CO2e / 1 Pièce Filetage Pg 21 Indice de protection IP68 Longueur de filetage 11 mm Matériau Polyamide Modèle droit Ouverture de clé 1 33 mm Ouverture de clé 2 36 mm Pas de filetage 1,5 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction oui Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible non Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé par fibres de verre non Sans halogène oui Six pans cote sur angulaire 37,5 mm Type d'étanchéité Bague d'étanchéité Type de filetage PG - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique V-TEC PG21+ LGR / 2024665 , 0.23MB , pdfDéclaration de conformité UE V-TEC PG21+ LGR / 2024665 , 0.13MB , pdfDéclaration de conformité UE Déclaration de conformité UE ,Déclaration de conformité du Royaume-Uni V-TEC PG21+ LGR / 2024665 , 0.09MB , pdfREACH Déclaration de conformité V-TEC PG21+ LGR / 2024665 , 0.12MB , pdfRoHS Déclaration de conformité V-TEC PG21+ LGR / 2024665 , 0.12MB , pdf
