Presse-étoupe V-TEC, filetage PG, gris clair
Réf. 2024756 | EAN 4012195447016
- Description du produit
-
Description du produitLa façon la plus rapide et la plus simple pour garantir une décharge de traction et une étanchéité avec des presse-étoupes sur des boîtes de dérivation et des boîtiers est l'utilisation des presse-étoupes V-TEC VM OBO éprouvés. Grâce à la lèvre d'étanchéité intégrée et à la technique de lamelles OBO spéciale, l'indice de protection IP68 est atteint. La décharge de traction et l'étanchéité sont contrôlées selon la norme DIN EN 62444
Pas de vis: PG Une fois assemblée par vis, l'installation est quasiment éternelle : l'adaptation optimale des filetages avec le pas adapté garantit une résistance aux secousses à long terme.
Applications : des habitations privées équipées de boîtes de dérivation aux applications industrielles dans les coffrets de distribution.
Plage de température: -20°C à +65°C
-
- Caractéristiques techniques
-
Caractéristiques techniques

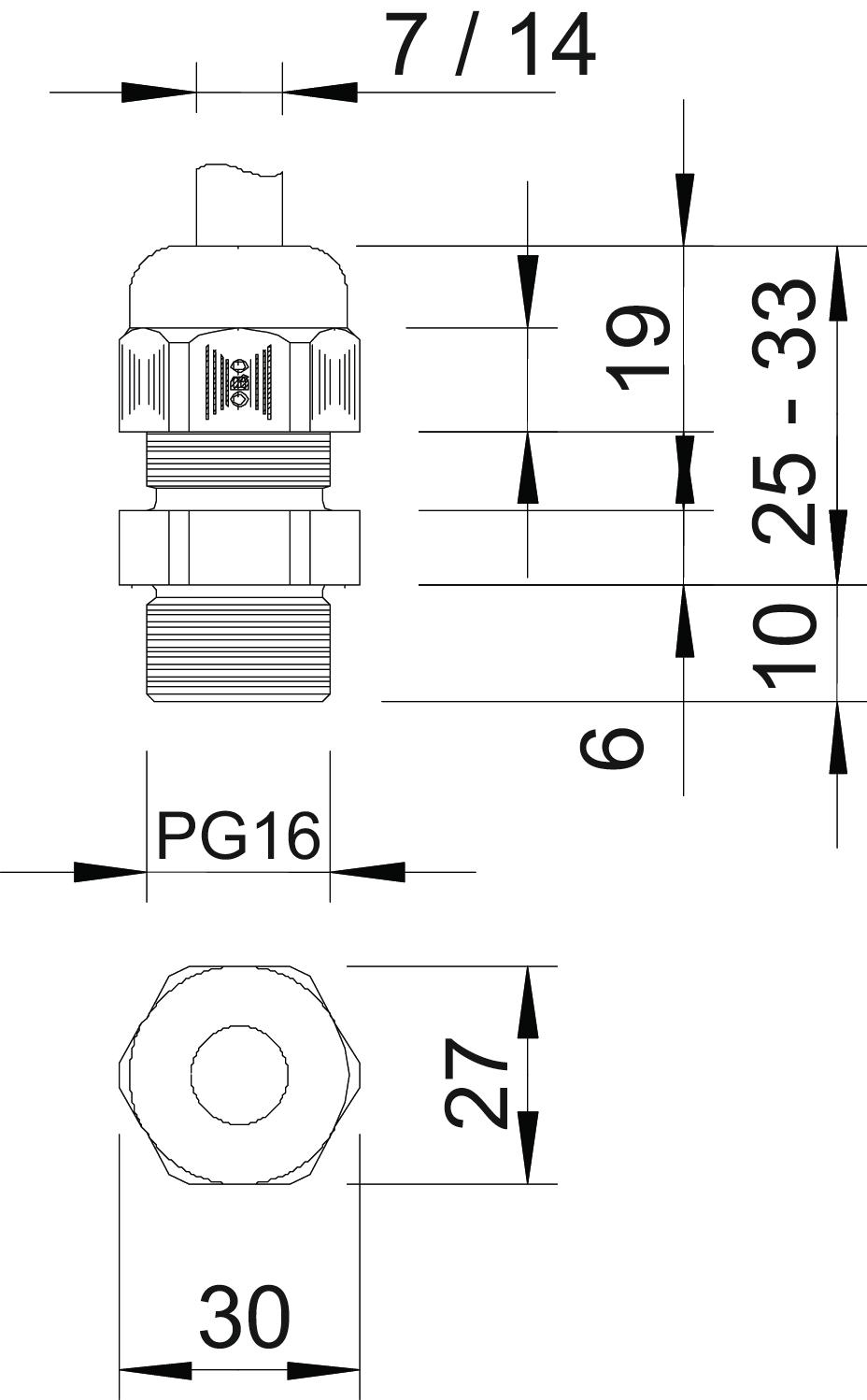

Anti-chocs non Avec contre-écrou non Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 14 mm Capacité d’étanchéité D min. 7 mm Cote L1 10 mm Cote L2 6 mm Cote L3 19 mm Couleur gris clair; RAL 7035 Couple de serrage instable 3,67 Nm Diamètre nominal du filetage 16 Dimension PG16 Dimension E 30 mm Dimension L max. 33 mm Dimension L min. 25 mm Eclateur antidéflagrant non Empreinte CO2 (GWP) du berceau à la porte 0,0656 kg CO2e / 1 Pièce Filetage Pg 16 Indice de protection IP68 Longueur de filetage 10 mm Matériau Polyamide Méplat 27 Modèle droit Pas de filetage 1,41 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction oui Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible non Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé par fibres de verre non Sans halogène oui Six pans cote sur angulaire 30 mm Type d'étanchéité Bague d'étanchéité Type de filetage PG - Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Contre-écrou, filetage PG
116 PG16 2043165 100 Pièce - Téléchargements
-
