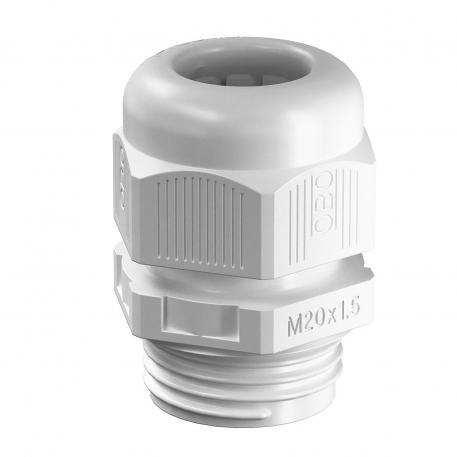

Presse-étoupes à écrou borgne V-TEC M, blanc pur
Réf. 2022804 | EAN 4012195818939
- Description du produit
-
Description du produitLa façon la plus rapide et la plus simple pour garantir une décharge de traction et une étanchéité avec des presse-étoupes sur des boîtes de dérivation et des boîtiers est l'utilisation des presse-étoupes V-TEC VM OBO éprouvés. Grâce à la lèvre d'étanchéité intégrée et à la technique de lamelles OBO spéciale, l'indice de protection IP68 est atteint. La décharge de traction et l'étanchéité sont contrôlées selon la norme DIN EN 62444
Les filetages de connexion sont métriques ou PG et peuvent donc être facilement utilisés n'importe où. Une fois assemblée par vis, l'installation est quasiment éternelle : l'adaptation optimale des filetages avec le pas adapté garantit une résistance aux secousses à long terme.
Applications : des habitations privées équipées de boîtes de dérivation aux applications industrielles dans les coffrets de distribution.
Plage de température: -20°C à +65°C
-
- Caractéristiques techniques
-
Caractéristiques techniques

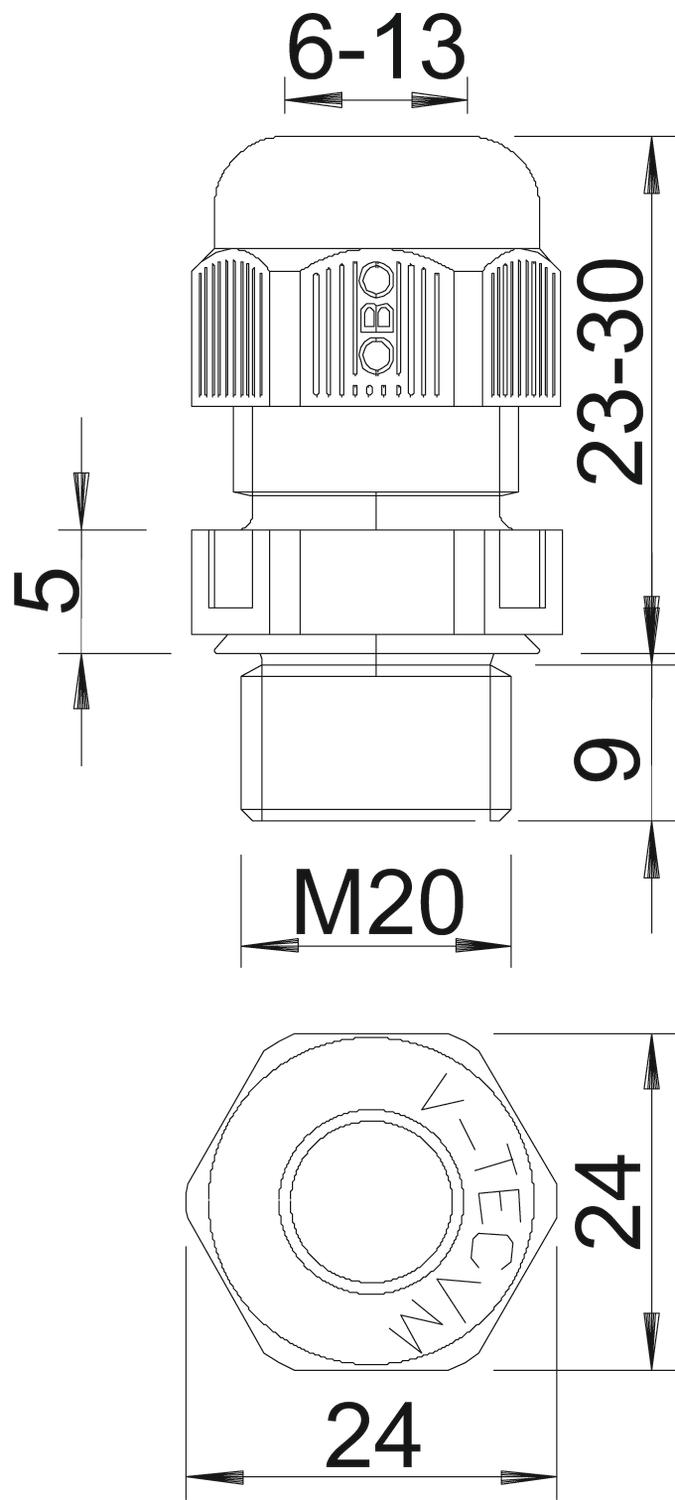

Anti-chocs non Avec contre-écrou non Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 13 mm Capacité d’étanchéité D min. 6 mm Cote L1 9 mm Cote L2 5 mm Couleur blanc pur; RAL 9010 Couple de serrage instable 3,8 Nm Diamètre nominal du filetage 20 Dimension M20 Dimension L max. 30,5 mm Dimension L min. 23,5 mm Eclateur antidéflagrant non Empreinte CO2 (GWP) du berceau à la porte 0,0426 kg CO2e / 1 Pièce Filetage M20 x 1,5 Indice de protection IP68 Longueur de filetage 9 mm Matériau Polyamide Méplat 24 Modèle droit Pas de filetage 1,5 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction oui Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible non Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé par fibres de verre non Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C Sans halogène oui Type d'étanchéité Bague d'étanchéité Type de filetage métrique - Tous les types
