Presse-étoupes à écrou borgne V-TEC PG, blanc de sécurité
Réf. 2022575 | EAN 4012195025726
- Description du produit
-
Description du produitLa façon la plus rapide et la plus simple pour garantir une décharge de traction et une étanchéité avec des presse-étoupes sur des boîtes de dérivation et des boîtiers est l'utilisation des presse-étoupes V-TEC VM OBO éprouvés. Grâce à la lèvre d'étanchéité intégrée et à la technique de lamelles OBO spéciale, l'indice de protection IP68 est atteint. La décharge de traction et l'étanchéité sont contrôlées selon la norme DIN EN 62444
Pas de vis: PG Une fois assemblée par vis, l'installation est quasiment éternelle : l'adaptation optimale des filetages avec le pas adapté garantit une résistance aux secousses à long terme.
Applications : des habitations privées équipées de boîtes de dérivation aux applications industrielles dans les coffrets de distribution.
Plage de température: -20°C à +65°C
Colonne D du tableau : capacité d'étanchéité selon la norme VDE 0619 qui ne requiert aucune décharge de traction
Colonne du tableau D2 : capacité d'étanchéité y compris décharge de traction et protection anti-torsion selon la norme VDE 0619.
-
- Caractéristiques techniques
-
Caractéristiques techniques

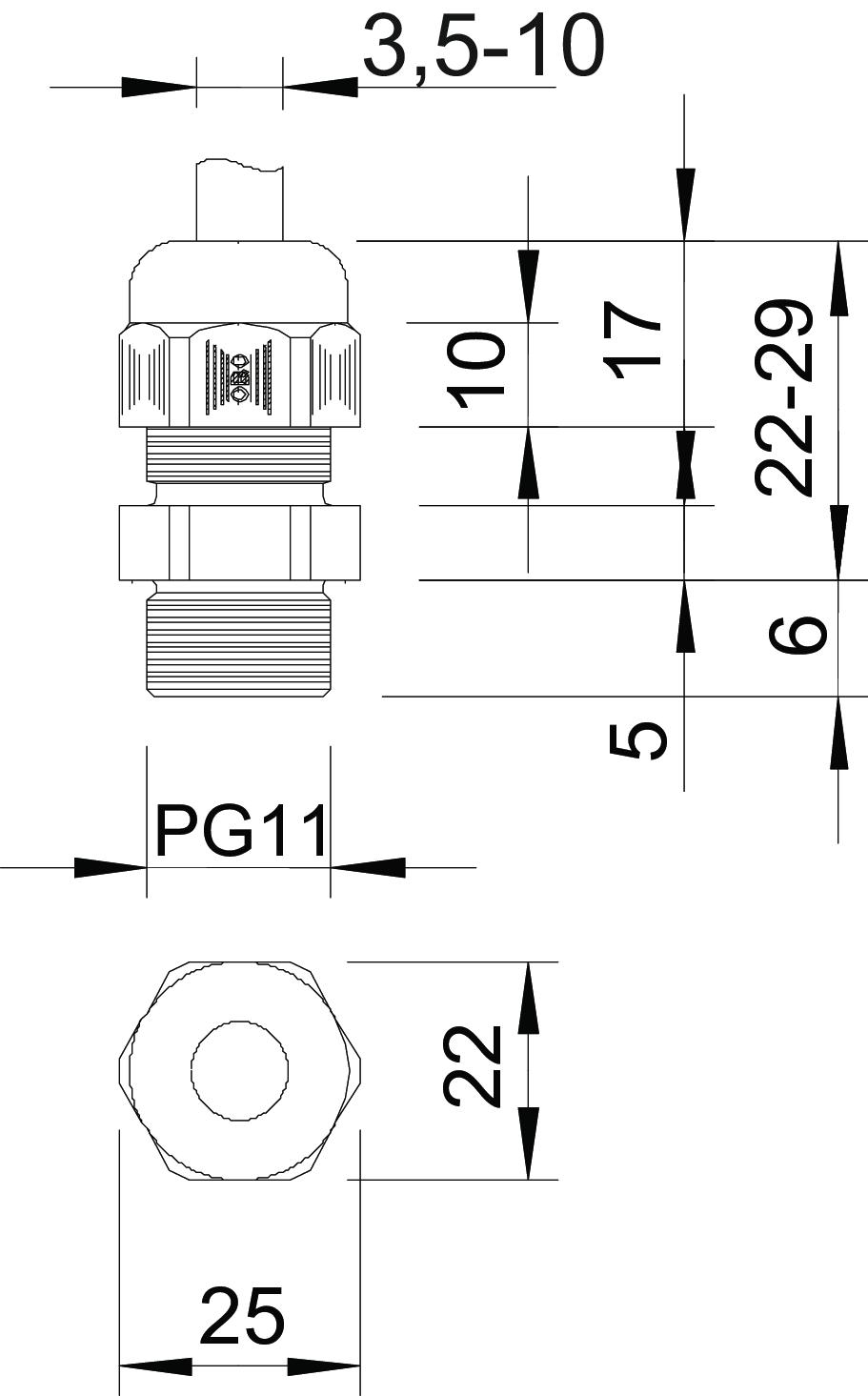

Anti-chocs non Avec contre-écrou non Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 10 mm Capacité d’étanchéité D min. 3,5 mm Cote L1 8 mm Cote L2 5 mm Cote L3 17 mm Cote L4 10 mm Couleur blanc pur; RAL 9010 Couple de serrage instable 2,5 Nm Dimension PG11 Dimension E 25 mm Dimension L max. 29 mm Dimension L min. 22 mm Eclateur antidéflagrant non Empreinte CO2 (GWP) du berceau à la porte 0,0507 kg CO2e / 1 Pièce Filetage Pg 11 Indice de protection IP68 Longueur de filetage 8 mm Matériau Polyamide Méplat 22 Modèle droit Pas de filetage 1,41 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction oui Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible non Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé par fibres de verre non Sans halogène oui Type d'étanchéité Bague d'étanchéité Type de filetage PG - Tous les types
- Téléchargements
-
Fiche technique V-TEC PG11 RW / 2022575 , 0.27MB , pdfDéclaration de conformité UE V-TEC PG11 RW / 2022575 , 0.10MB , pdfDéclaration de conformité UE Déclaration de conformité UE ,Déclaration de conformité du Royaume-Uni V-TEC PG11 RW / 2022575 , 0.09MB , pdfREACH Déclaration de conformité V-TEC PG11 RW / 2022575 , 0.12MB , pdfApprobation Approbation DNV V-TEC VM , 0.03MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
