Prise de sol UDHOME2, avec joint brosse, avec évidement pour l’insertion du revêtement de sol, avec support FLF, couvercle, acier inoxydable
Réf. 7427042 | EAN 4012196793969
- Description du produit
-

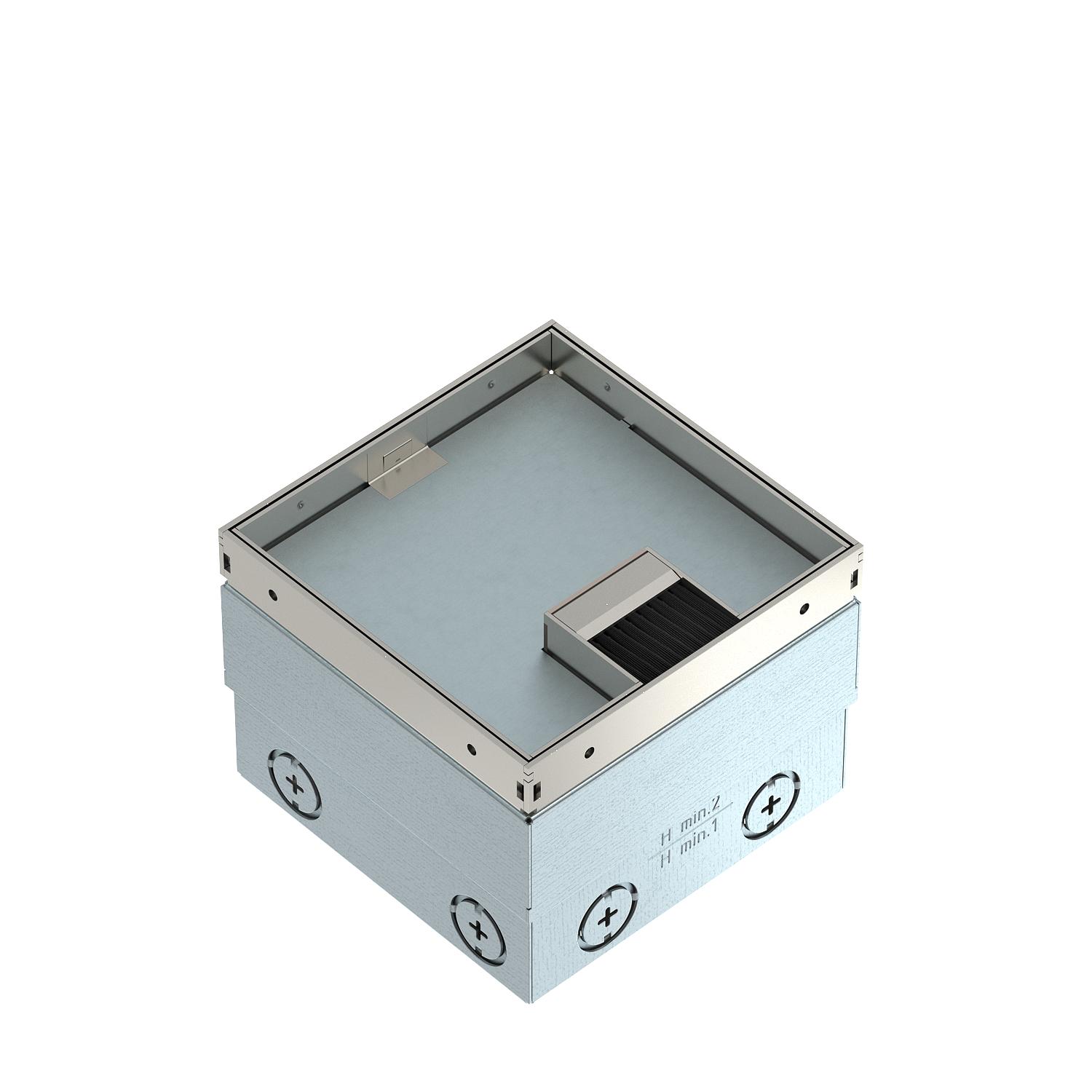

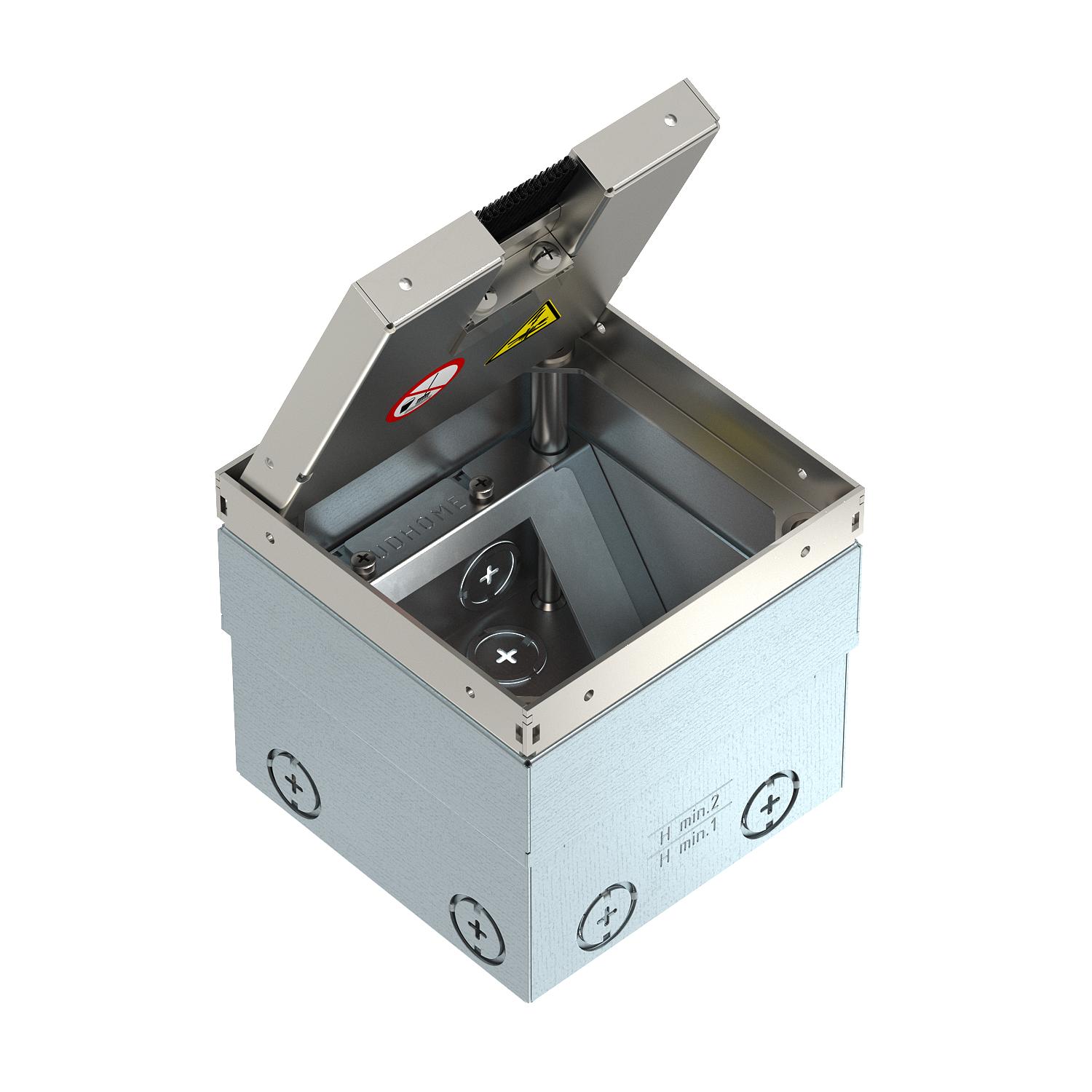

Description du produitBoîtier de sol carré pour une utilisation dans des planchers creux et des chapes nettoyées à sec à l'intérieur.
Boîtier de montage avec ouvertures d'insertion prédécoupées pour tubes (M20/M25). Couvercle réglable à l'aide de 4 supports de nivellement sur le rebord supérieur du revêtement de sol. La profondeur d'encastrement minimale est de 100 mm, la plage de réglage de +35 mm.
Sortie de câble affleurante avec le sol avec une sortie balai.
Support d'appareillage en tôle d'acier galvanisée pour un FLF 6/5 (ou 2x FLF 3/5) et un FLF 3/5.
Couvercle avec revêtement de sol garnissable, 15 mm. La capacité de charge de 15 kN n'est autorisée qu'en cas de non utilisation.
-
- Caractéristiques techniques
-
Caractéristiques techniques

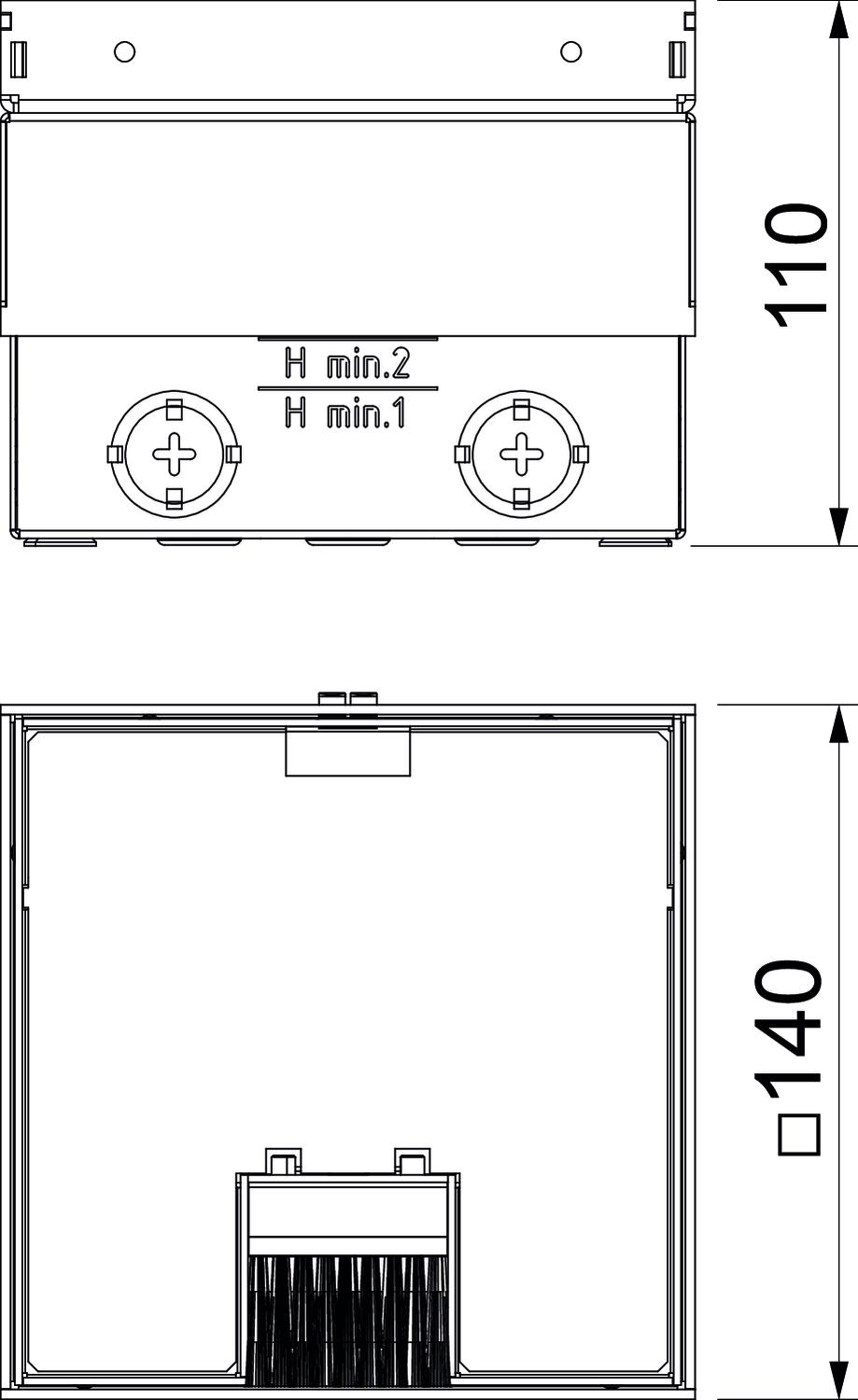

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol non Charge verticale, grande surface jusqu'à 15 000 N Charge verticale, petite surface jusqu'à 3 000 N Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape non convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Convient pour nettoyage à l'eau non Dimension 140x140x100 Domaine d'application en utilisation 6.101.1 Entretien du sol à sec Domaine d'application hors utilisation 6.101.1 Entretien du sol à sec Empreinte CO2 (GWP) du berceau à la porte 12,5898 kg CO2e / 1 Pièce Entretien du sol sécher Épaisseur du revêtement de sol 15 mm Équipement Boîtier non équipé pour prise de courant FLF Exécution du couvercle Évidement pour l’insertion du revêtement de sol Hauteur 100 mm Hauteur de plancher max. 135 mm Hauteur de plancher min. 100 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur 140 mm Longueur 140 mm Matériau acier inoxydable 1.4301 Modèle carré Modèle de cadre Bord profilé affleurant avec revêtement de sol Modèle pour charges lourdes non Modèle Sortie de câble Sortie balai Nombre d'appareillages montables 3 Possibilité d'installation du joint non Support d'appareillage pour le logement de paniers appareillage non - Tous les types
