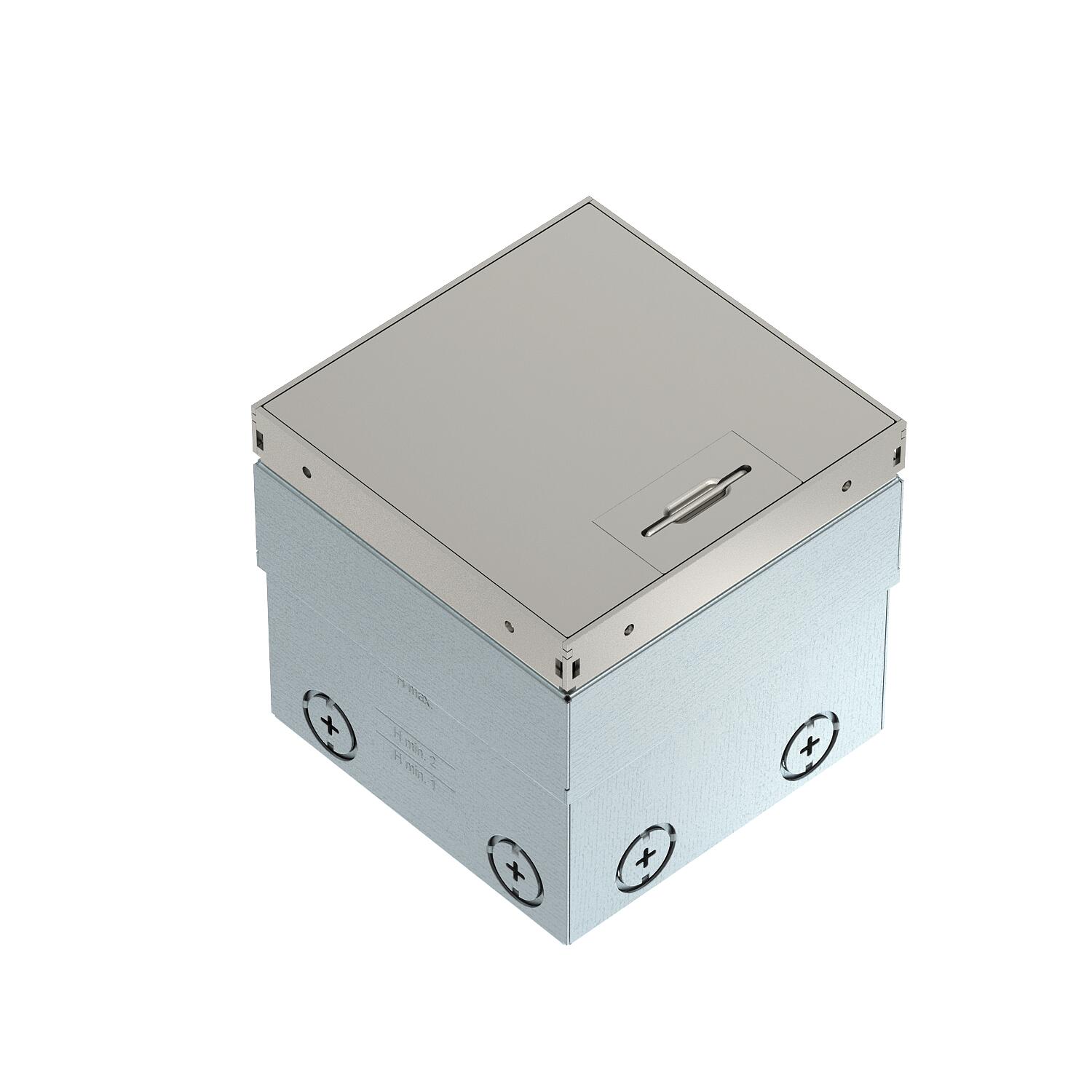

Prise de sol UDHOME2, avec sortie de câble, sans évidement pour l’insertion du revêtement de sol, double, acier inoxydable Plaque décorative

Prise de sol UDHOME2, avec sortie de câble, sans évidement pour l’insertion du revêtement de sol, double, acier inoxydable

Réf. 7368326 | EAN 4012196692453

Réf. / Type	7368326 / UDHOME2 GVV

Exécution du couvercle	Plaque décorative

Description du produit

Description du produit

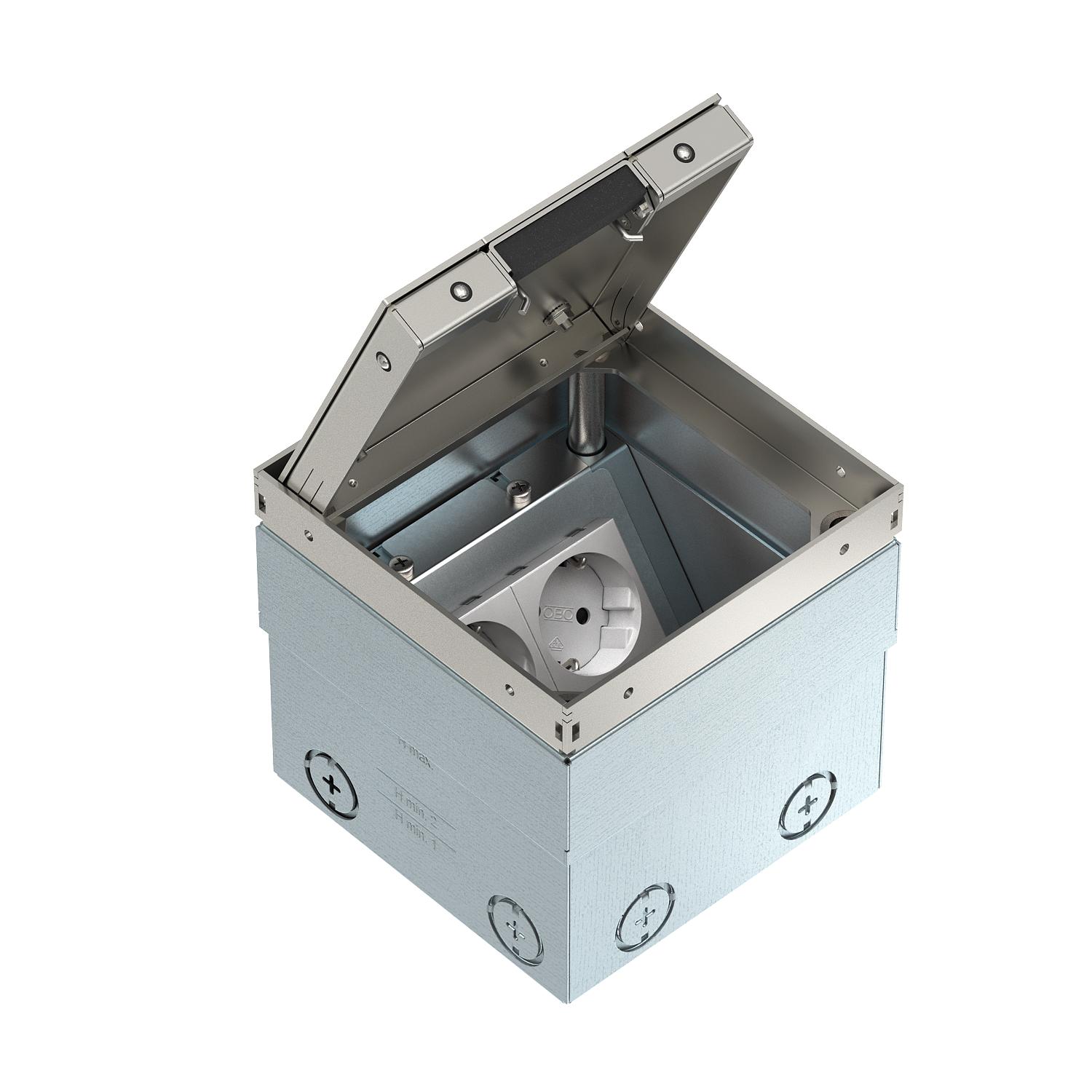

Boîtier de sol carré pour une utilisation dans des planchers creux et des chapes nettoyés à sec, utilisation à l'intérieur. Boîtier de montage avec ouvertures d’insertion prédécoupées pour tubes (M20/M25). Couvercle réglable à l’aide de 4 supports de nivellement sur le rebord supérieur du revêtement de sol. La hauteur d'encastrement est de 100mm au minimum, la hauteur de nivellement 35mm.
Cadre et couvercle en acier inoxydable non masqués dans le revêtement de sol. Avec 2 prises Modul°45® dans le support de montage et un support informatique en option pour jusqu’à 2 modules de raccordement informatique. La capacité de charge de 15 kN n’est autorisée qu’en cas de non utilisation.

Caractéristiques techniques

Caractéristiques techniques

Avec évidement pour l'insertion du revêtement de sol	non
Cadre de protection du revêtement de sol	non
Charge verticale, grande surface	jusqu'à 15 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
Compatible avec le conduit fermé affleurant avec la chape	non
Compatible avec le conduit noyé dans la chape	non
Convient pour goulotte noyée	non
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Convient pour nettoyage à l'eau	non

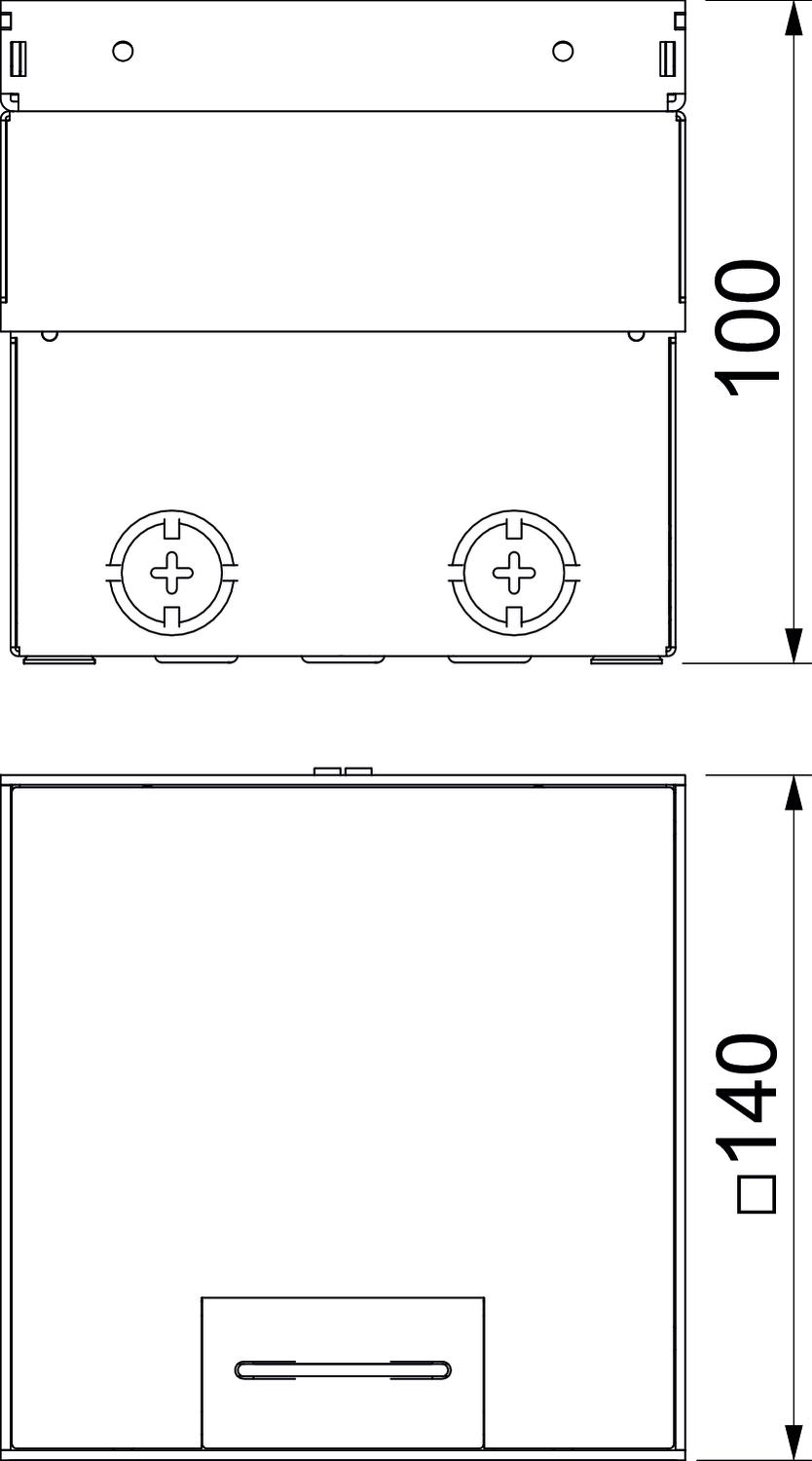

Dimension	140x140x110
Dimension nominale pour boîtier d'appareillages	2
Domaine d'application en utilisation	6.101.1 Entretien du sol à sec
Domaine d'application hors utilisation	6.101.1 Entretien du sol à sec
Empreinte CO2 (GWP) du berceau à la porte	13,2091 kg CO2e / 1 Pièce
Entretien du sol	sécher
Équipement	Prise de courant double VDE
Exécution du couvercle	Plaque décorative

Hauteur	100 mm
Hauteur de plancher max.	135 mm
Hauteur de plancher min.	100 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40
Indice de protection code IK	IK10
Largeur	140 mm
Longueur	140 mm
Matériau	Acier inoxydable
Mécanisme d'ouverture	poignée étrier
Modèle	carré
Modèle de cadre	Bord profilé affleurant avec revêtement de sol
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	2
Norme	EN 50085-2-2
Support d'appareillage pour le logement de paniers appareillage	non

Tous les types

Tous les types

Type	Exécution du couvercle	Réf.	Quantité	Plus petite unité de vente
UDHOME2 GVV	Plaque décorative	7368326	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Support informatique UDHOME2 de type C	DT UH2 C	7368474	Pièce	1 Pièce
Support informatique UDHOME2 de type A	DT UH2 A	7368470	Pièce	1 Pièce
Support informatique UDHOME2 de type B	DT UH2 B	7368472	Pièce	1 Pièce
Support informatique UDHOME2 de type F	DT UH2 F	7368476	Pièce	1 Pièce
Support informatique UDHOME2 de type LE	DT UH2 LE	7368478	Pièce	1 Pièce
