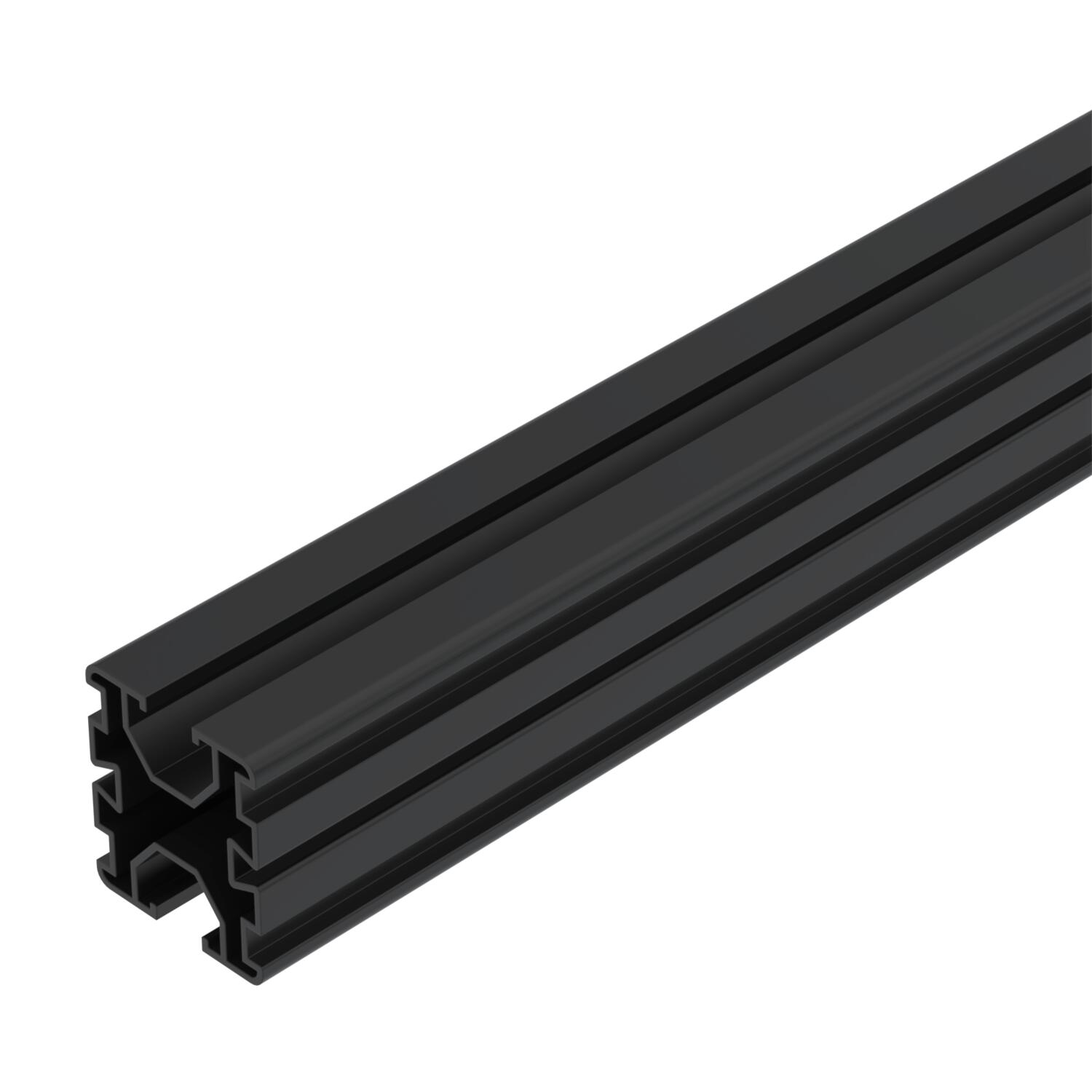

Profil porteur pour montage de module PV

Réf. 5900412 | EAN 4012197381578

Réf. / Type

Longueur

Description du produit

Description du produit

Profil porteur pour le montage de modules photovoltaïques sur des toits plats et inclinés. Montage sur toit plat en combinaison avec le socle universel Uni Base et les montants courts et longs STK et STL. Fixation du profil par encliquetage sur le socle avec l’adaptateur Unibase AMP. Montage sur toit incliné en combinaison avec le crochet de toit universel DHU. Fixation du profil au crochet de toit par encliquetage. Assemblage vissé de plusieurs profils porteurs avec raccords droits LV 45 et raccords en croix KV 45.

Caractéristiques techniques

Caractéristiques techniques

Couleur	noir de sécurité ; RAL 9004
Goulotte de câbles en option	Non
Goulotte de câbles intégrée	Non

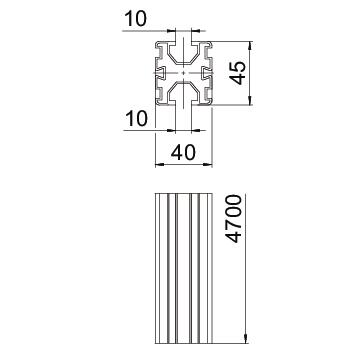

Hauteur	45 mm
Largeur	40 mm

Longueur	4700 mm
Matériau	Aluminium
Module d’inertie Wx	3680 mm³
Module d’inertie Wy	3760 mm³
Surface	anodisé

Tous les types

Tous les types

Type	Longueur	Réf.	Quantité	Plus petite unité de vente
TP 45 2350 ALU	2350 mm	5900405	Pièce	4 Pièce
TP 45 4700 ALU	4700 mm	5900410	Pièce	4 Pièce
TP 45 4700 ALU S	4700 mm	5900412	Pièce	4 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

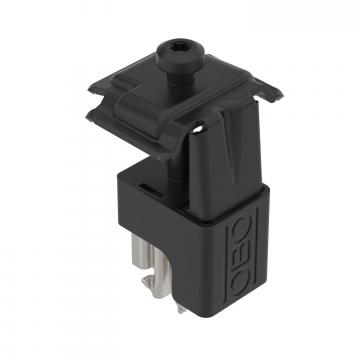

Borne universelle pour montage de module PV	KLU A2 S	5901012	Pièce	20 Pièce

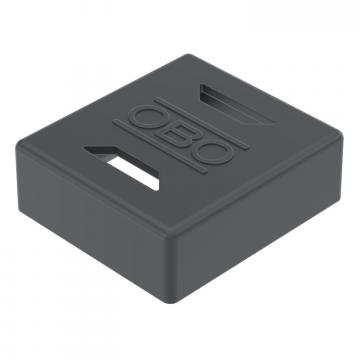

Embout profil porteur	EK 45 S	5901720	Pièce	20 Pièce
Raccord droits pour profil porteur TP	LV 45 DD	5901210	Pièce	20 Pièce
Raccords en croix pour profils porteurs TP	KV 45 DD	5901250	Pièce	20 Pièce
Borne mise à la terre pour systèmes de montage PV	249 PV10 6-50V2A	5051520	Pièce	8 Pièce
