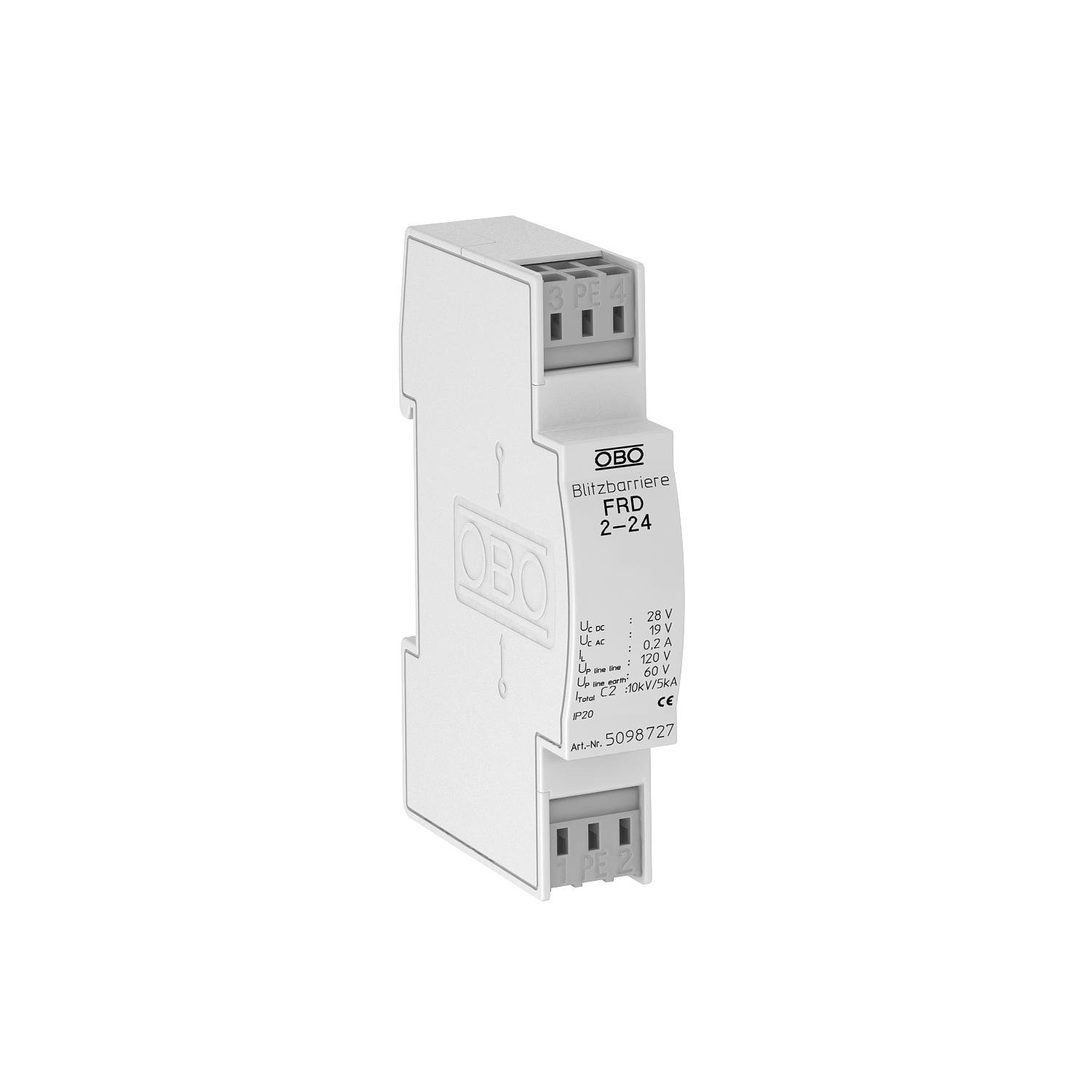

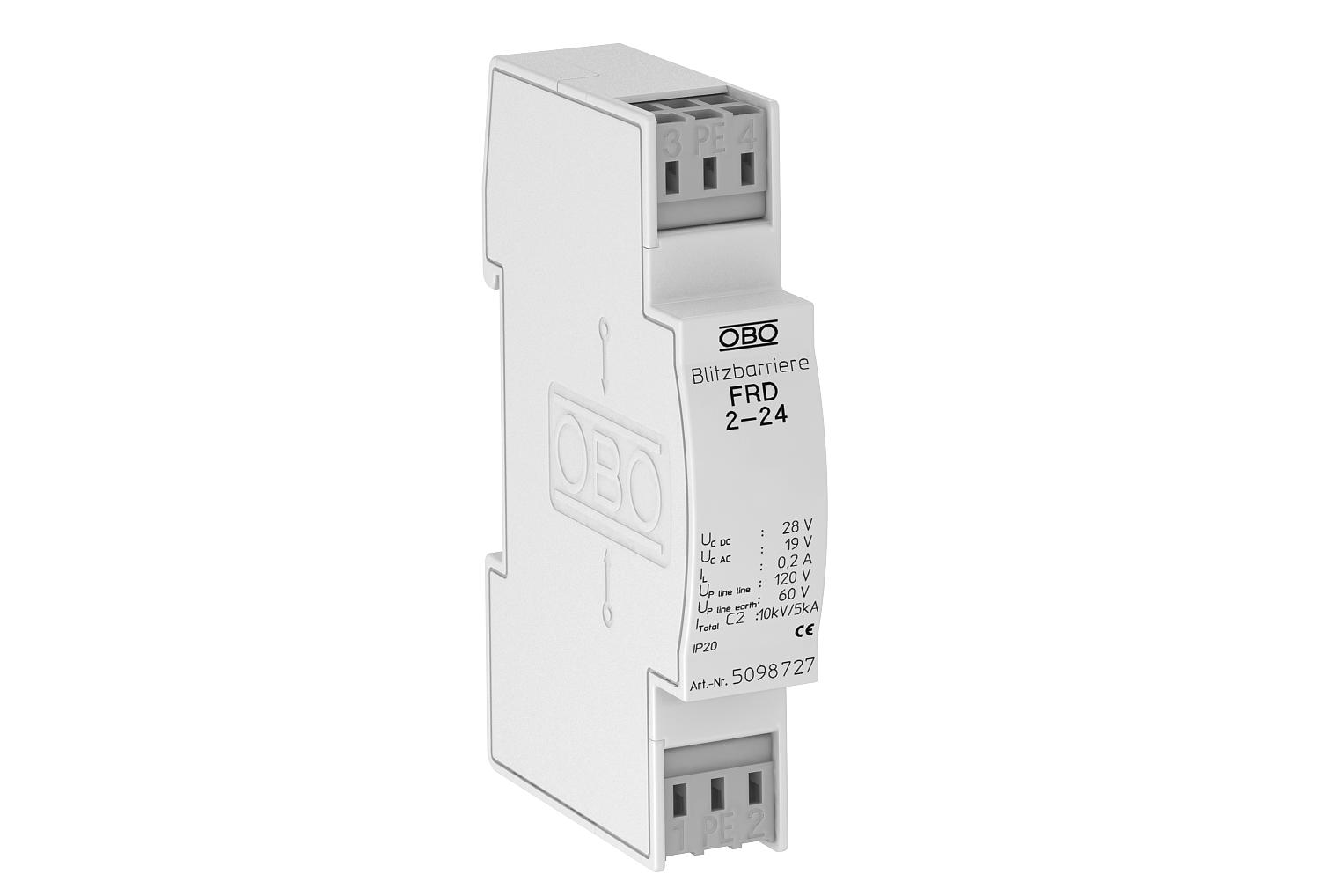

Protection moyenne et fine FRD 2 pour système à deux conducteurs, 24 V
Réf. 5098727 | EAN 4012195578420
- Description du produit
-
Description du produitProtection contre les surtensions pour appareils de mesure, commande et régulation
• Protections moyenne et fine
• Modèle standard pour systèmes à deux conducteurs
• Circuit de protection à deux niveaux
• Avec bornes de raccordement sans vis et faciles à monter

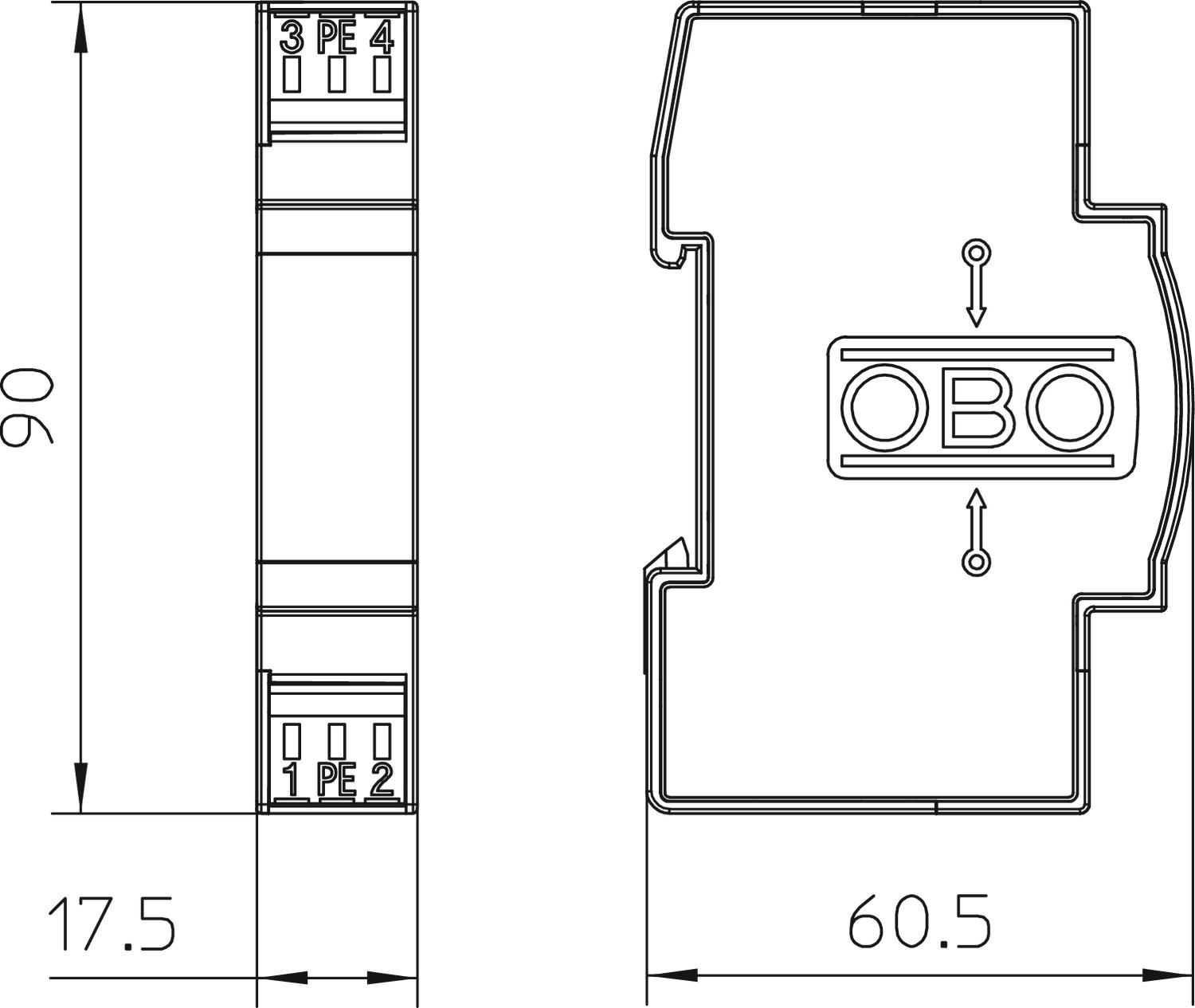

• En dimension modulaire de 17,5 mm de faible encombrement
• Avec découplage ohmique sur la branche longitudinale
Application : utilisation universelle sur rail profilé de 35 mm dans un coffret.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Affaiblissement d’insertion (insertion loss) 3 dB @ 1 MHz dB Capacité (ligne/ligne) <10 nF Capacité (ligne/terre) <10 nF Connectique Borne Contact de télécommunication non Courant de charge nominal CA 0,14 A Courant de charge nominal CC 0,2 A Courant de décharge nominal (8/20) 2,5 kA Courant de décharge total (8/20) 5 kA Dimension 24V AC Empreinte CO2 (GWP) du berceau à la porte 0,3121 kg CO2e / 1 Pièce Indice de protection IP20 Kategorie Type 2+3 / C2+C1 Largeur en modules (17,5 mm) 1 Mise à la terre par : Borne Modèle testé antidéflagrant non Niveau de protection fil/fil <120 V Niveau de protection fil/terre <60 V Nombre de pôles 2 Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage disponible non Résistance au courant de choc fil - fil C2: 5 kV / 2,5 kA (8/20µs) Résistance au courant de choc fil - terre C2: 5 kV / 2,5 kA (8/20µs) Résistance d’isolation >10 MΩ Résistance série par voie 15 Ω ± 10 % Section de raccordement flexible max. 2,5 mm² Section de raccordement flexible min. 0,14 mm² Section de raccordement multifilaire max. 2,5 mm² Section de raccordement multifilaire min. 0,14 mm² Section de raccordement rigide max. 2,5 mm² Section de raccordement rigide min. 0,14 mm² SPD selon CEI 61643-21 Classe II+III / C2+C1 Supervision de parafoudre non Tension max. permanente CA 19 V Tension max. permanente CC 28 V Tension nominale 24 V ZPF 1→3 - Tous les types
