Protection pour appareils de terrain, 3 pôles, 24 V, métrique 3 | 3 pôles ; métrique | 22 | 32

Protection pour appareils de terrain, 3 pôles, 24 V, métrique

Réf. 5098382 | EAN 4012195683346

Réf. / Type

Nombre de pôles

Modèle

Tension max. permanente CA	22 V

Tension max. permanente CC	32 V

Description du produit

Description du produit

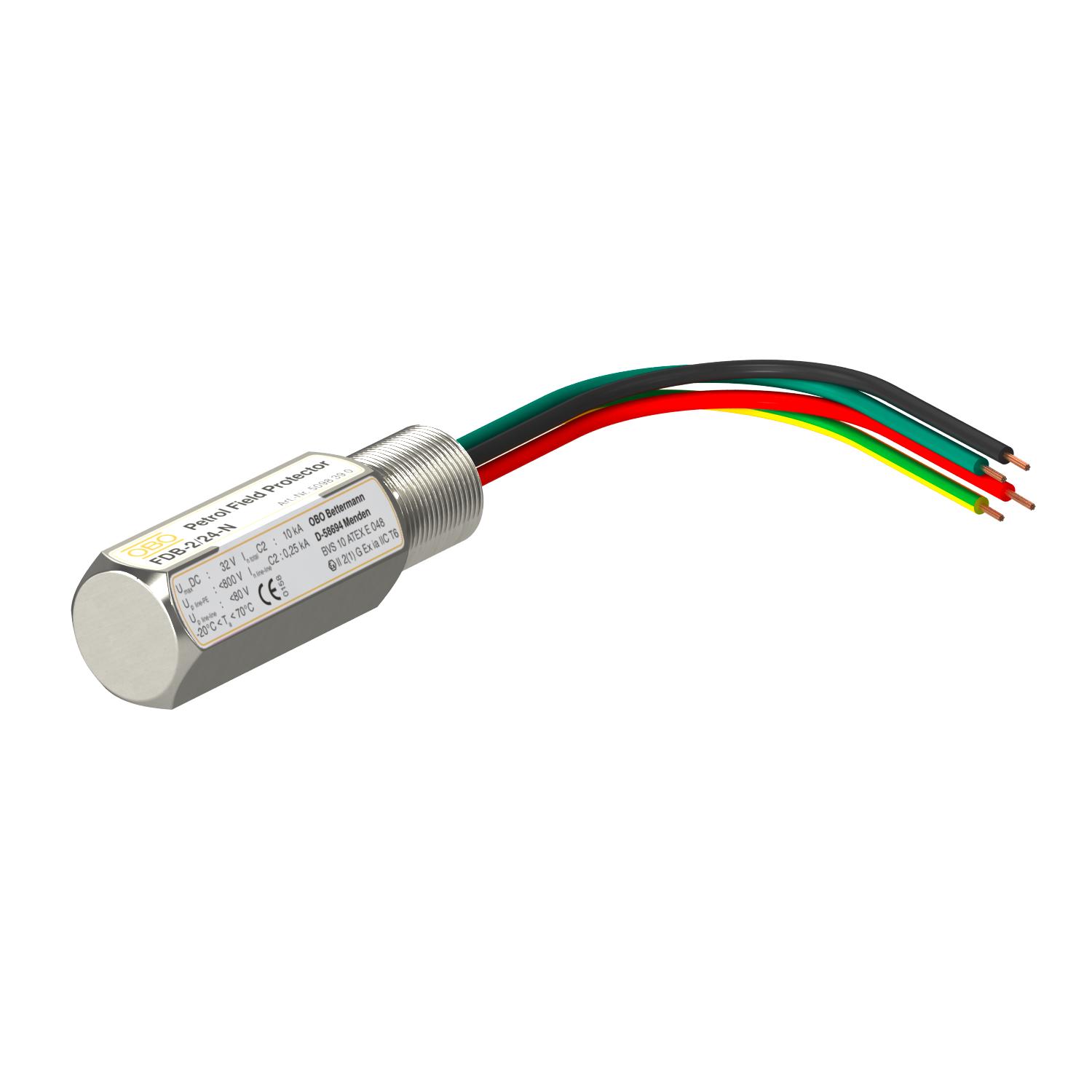

Parafoudre Petrol field FDB pour circuits de mesure à sécurité intrinsèque et systèmes de bus

• Connectique métrique
• Faible niveau de protection en cas de courant élevé
• Simple à installer sur des capteurs de terrain
• Capacité propre et inductance négligeables
• Enveloppe en acier inoxydable résistante à la pression
• Certificat ATEX : II 2(1) G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)

Application : capteurs de débit, capteurs de température

Caractéristiques techniques

Caractéristiques techniques

Capacité (ligne/ligne)	< 17 pF
Capacité (ligne/terre)	< 26 pF
Certifiés Ex	II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)
Contact de télécommunication	non
Courant de décharge total (8/20)	10 kA
Dimension	32V
Empreinte CO2 (GWP) du berceau à la porte	0,0039 kg CO2e / 1 Pièce
Indice de protection	IP65/67
Kategorie	Type 2+3 / C2+C1
Matériau du boîtier	Inox
Mise à la terre par :	Circuit de raccordement
Modèle	3 pôles ; métrique
Modèle testé antidéflagrant	oui

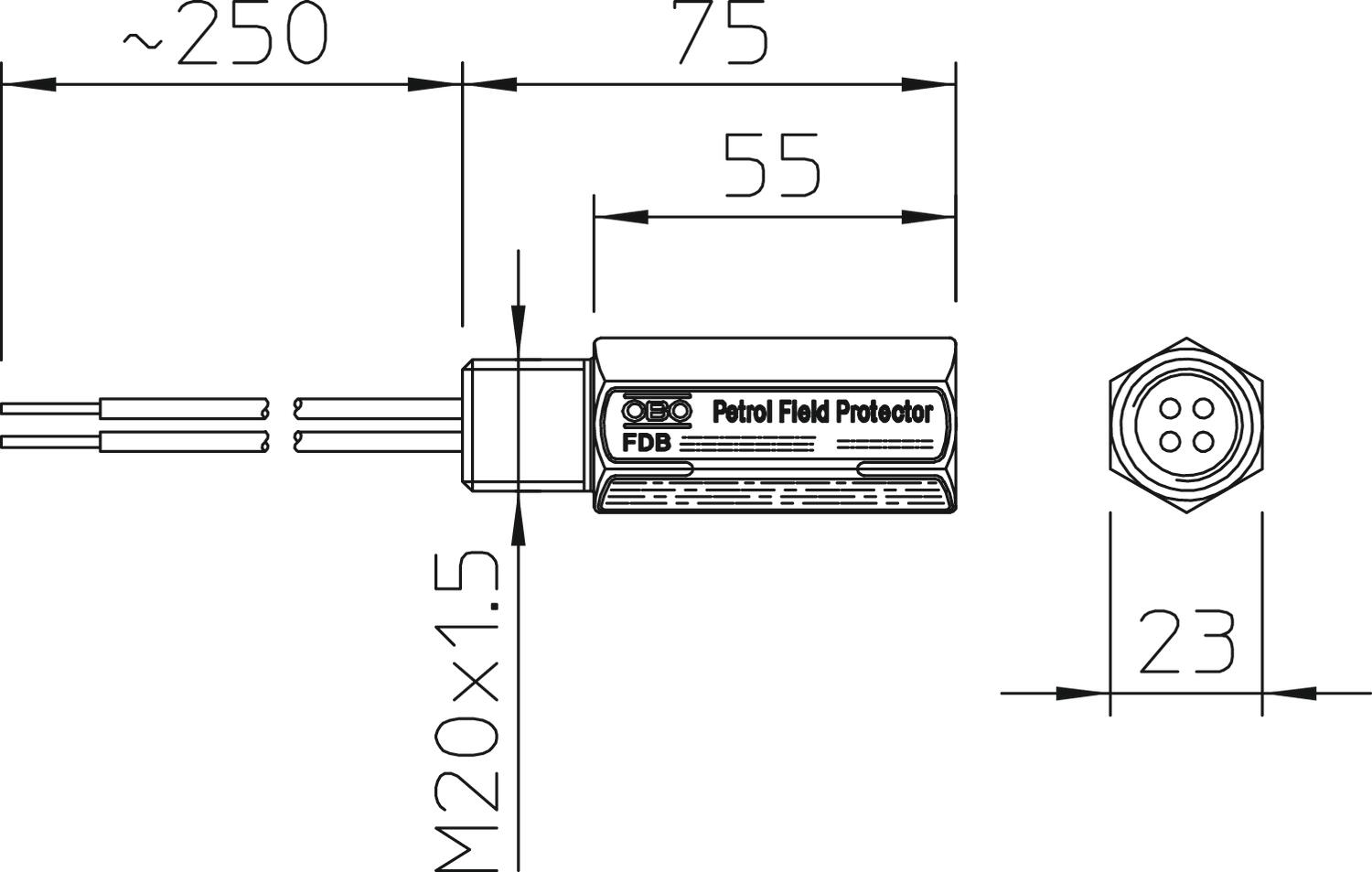

Montage Côté champ/appareil :	Câble de raccordement 1,5 mm² Longueur ~ 250 mm

Montage Entrée/sortie	M20 x 1,5 filetage extérieur
Niveau de protection fil/fil	<80 V
Niveau de protection fil/terre	<800 V
Nombre de pôles	3
Norme de contrôle	CEI 61643-21
Plage de températures d’utilisation max.	70 °C
Plage de températures d’utilisation min.	-20 °C
Résistance au courant de choc fil - fil	C1: 0,5 kV / 0,25 kA (8/20µs)
Résistance au courant de choc fil - terre	C2: 5 kV / 2,5 kA (8/20µs)
Signalisation sur l'appareil	aucun
SPD selon CEI 61643-21	Classe II+III / C2+C1
Tension max. permanente CA	22 V
Tension max. permanente CC	32 V
ZPF	1→3

Tous les types

Tous les types

Type	Nombre de pôles	Modèle	Tension max. permanente CA	Tension max. permanente CC	Réf.	Quantité	Plus petite unité de vente
FDB-2 24-M	2	2 pôles ; métrique	22 V	32 V	5098380	Pièce	1 Pièce
FDB-3 24-M	3	3 pôles ; métrique	22 V	32 V	5098382	Pièce	1 Pièce
FDB-2 24-N	2	2 pôles ; NPT	22 V	32 V	5098390	Pièce	1 Pièce
FDB-3 24-N	3	3 pôles ; NPT	22 V	32 V	5098392	Pièce	1 Pièce
