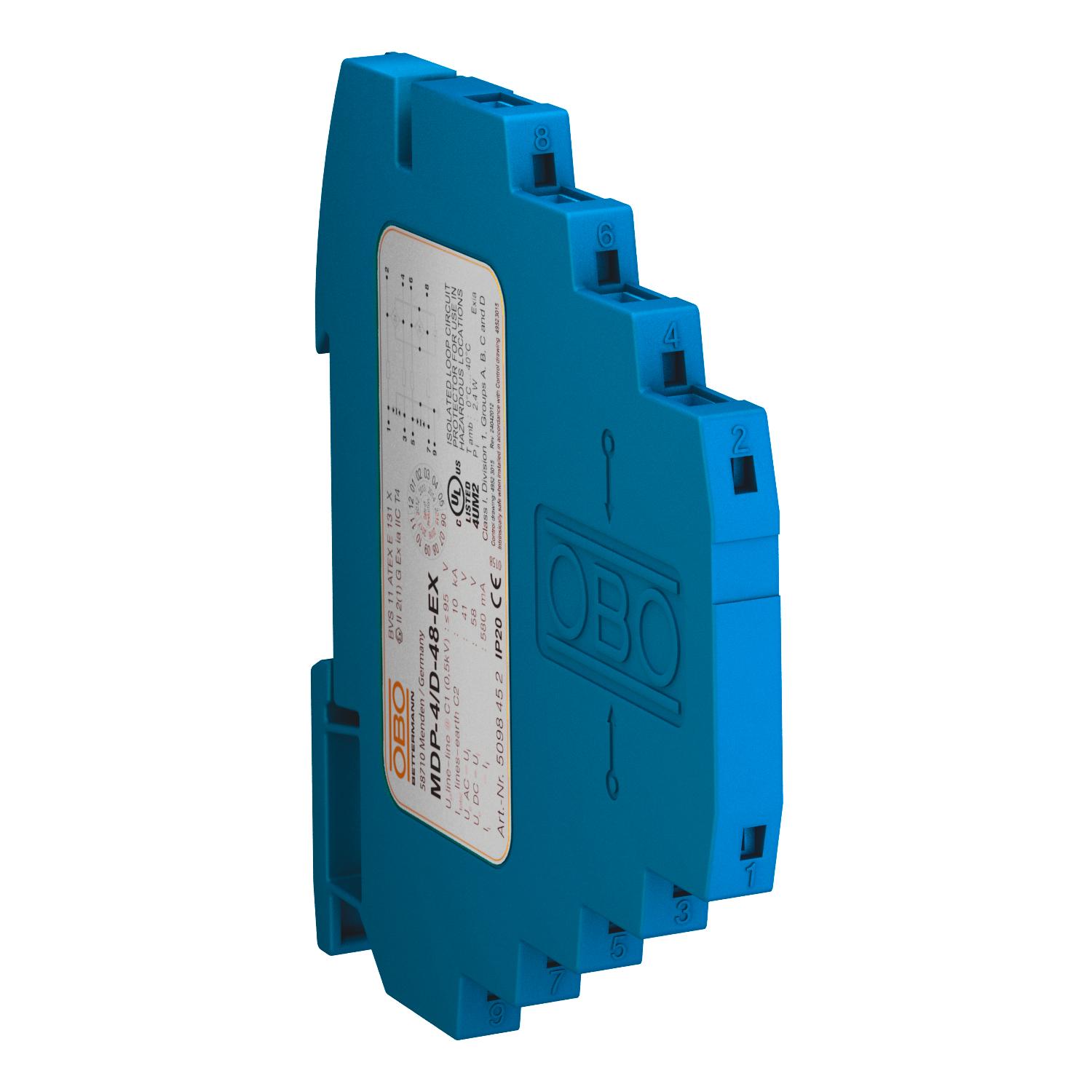

Protection série, 4 pôles, modèle 48 V

Réf. 5098452 | EAN 4012195848530

Réf. / Type

Nombre de pôles	4

Tension max. permanente CA

Tension max. permanente CC

Connectique	Borne

Description du produit

Description du produit

Protection pour circuits de mesure à sécurité intrinsèque

• Protection pour systèmes multifilaires
• Mise à la terre directe du blindage et bornes de raccordement sans vis

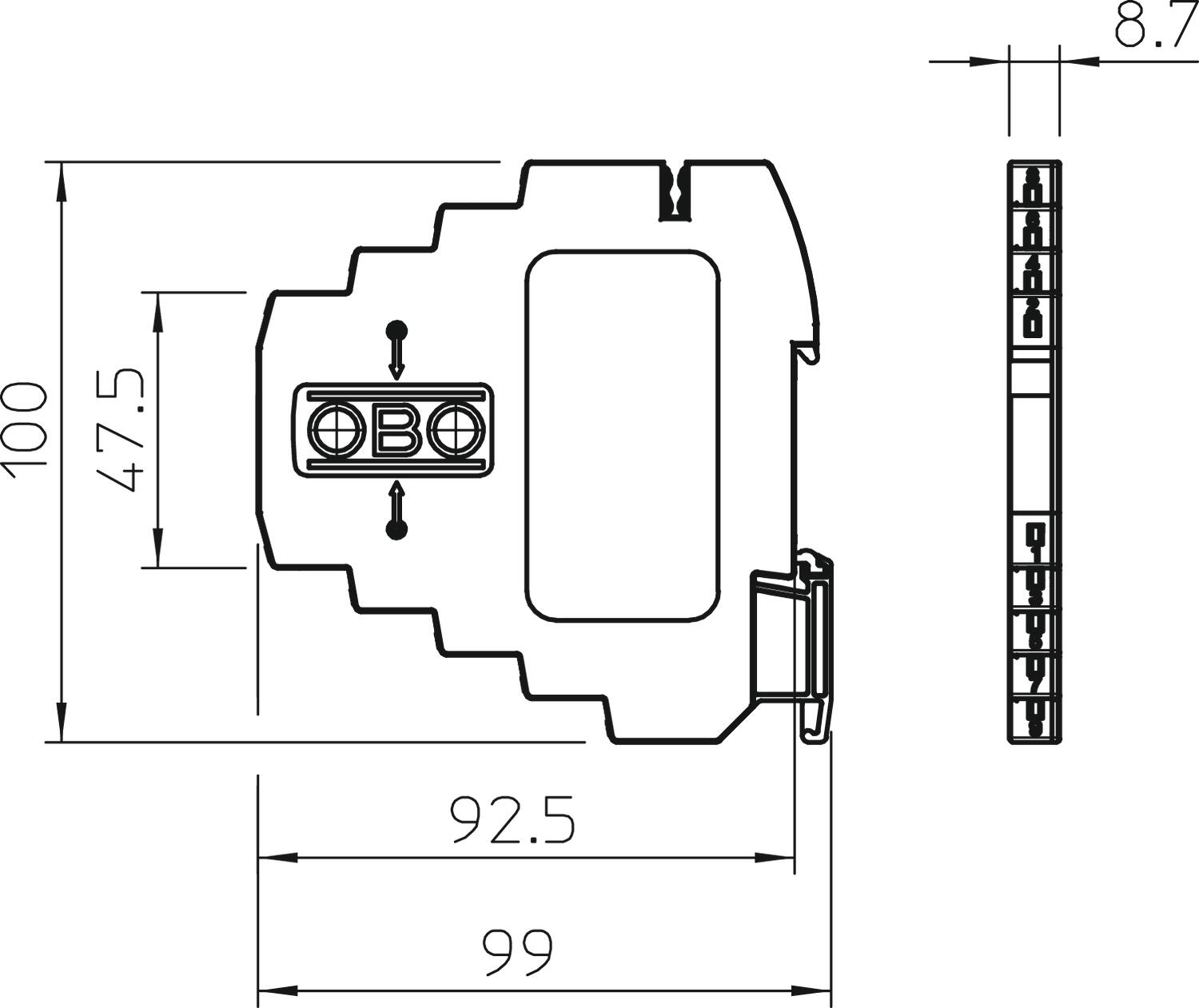

• Faible encombrement avec une largeur de seulement 8,7 mm
• Grande plage de fréquences de 0 à 100 MHz
• Homologation ATEX : Ex II 2(1) G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• Certifié UL (4UM2)

Application: utilisation universelle sur rail DIN profilé de 35 mm en armoire de distribution du commerce.

Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss)	≤3 dB
Capacité (ligne/ligne)	< 40 pF
Certifiés Ex	II 2(1)G Ex ia [ia Ga] IIC T4 Gb
Connectique	Borne
Contact de télécommunication	non
Couleur	bleu
Courant de charge nominal CA	0,4 A
Courant de charge nominal CC	0,58 A
Courant de choc de décharge total (10/350)	D1: 2 kA
Courant de décharge total (8/20)	10 kA
Dimension	48V
Empreinte CO2 (GWP) du berceau à la porte	0,1887 kg CO2e / 1 Pièce
Fréquence limite	100 MHz
Homologations	UL
Indice de protection	IP20
Kategorie	Type 1+2+3 / D1+C2+C1
Mise à la terre par :	rail DIN
Niveau de protection fil/fil	< 95 V
Niveau de protection fil/terre	<800 V
Nombre de pôles	4
Norme de contrôle	CEI 61643-21

Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Raccordement du blindage	direct
Raccordement du blindage disponible	oui
Résistance au courant de choc fil - fil	C1: 0,5 KV / 0,25 kA (8/20µs)
Résistance au courant de choc fil - terre	C2: 5 KV / 2,5 kA (8/20µs)
Résistance d’isolation	>100 MΩ
Résistance série par voie	2,35 Ω ± 5 %
Section de raccordement flexible max.	2,5 mm²
Section de raccordement flexible min.	0,14 mm²
Section de raccordement multifilaire max.	1,5 mm²
Section de raccordement multifilaire min.	0,14 mm²
Section de raccordement rigide max.	2,5 mm²
Section de raccordement rigide min.	0,14 mm²
Signalisation sur l'appareil	aucun
SPD selon CEI 61643-21	Classe I+II+III / D1+C2+C1
Supervision de parafoudre	non
Tension max. permanente CA	41 V
Tension max. permanente CC	58 V
Tension nominale	48 V
ZPF	0→3
