PV combination arrester 1,500 V with remote signalling

3 | IP20

PV combination arrester 1,500 V with remote signalling

Réf. 5094260 | EAN 4012197503994

Réf. / Type

Modèle	3

Indice de protection	IP20

Description du produit

Description du produit

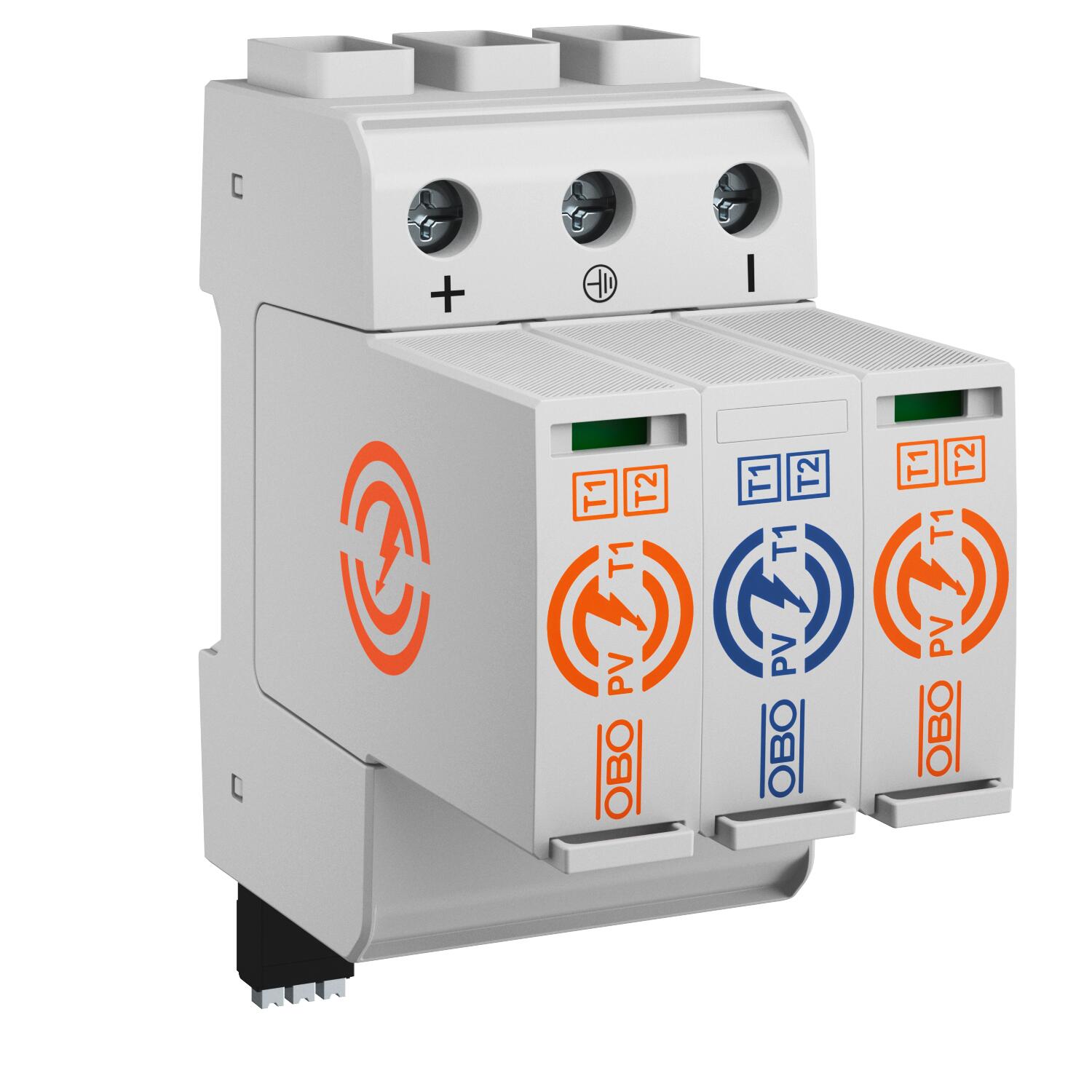

Combination arrester, type 1+2, for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 60 kA (8/20) per pole
• Low DC protection level: < 4.5 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• Including a potential-free changeover contact for remote signalling

Caractéristiques techniques

Caractéristiques techniques

Autre type de réseau	non
Convient pour application extérieur	non
Couple de serrage	4,5 Nm
Courant de choc de décharge (10/350 μs)	6,25 kA
Courant de décharge maximal (8/20 μs)	60 kA
Courant de décharge maximal (8/20 µs) [total]	60 kA
Courant de décharge nominal (8/20)	30 kA
Courant de foudre (10/350) [total]	12,5 kA
Dimension	1500V DC
fusible de puissance intégré	non
Hauteur	110 mm
Humidité de l’air max.	95 %
Humidité de l’air min.	5 %
Indice de protection	IP20

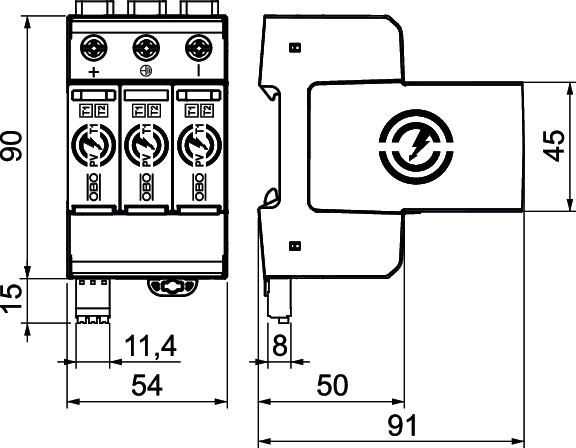

Largeur	54 mm
Longueur	91 mm
Max. Tension PV	1500 V
Modèle	3 pôles PV
Modèle	3
Nombre de pôles	3
Plage de températures d’utilisation max.	85 °C
Plage de températures d’utilisation min.	-40 °C
Puissance de commutation CA	250 V; 1,0 A / 125 V; 1,0 A
Puissance de commutation CC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Report d'alarme	oui
Report d'alarme	Contact inverseur
Section de conducteur flexible (à fils de faible diamètre) max.	25 mm²

Section de conducteur flexible (à fils de faible diamètre) max.	4 AWG
Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG
Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de raccordement des bornes FM max.	16 AWG
Section de raccordement des bornes FM max.	1,5 mm²
Section de raccordement des bornes FM min.	0,25 mm²
Section de raccordement des bornes FM min.	23 AWG
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe I+II
Temps de réponse	<25 ns
Tension max. permanente CC	1500 V
Type de montage	Rail DIN 35 mm
Type de réseau CC	oui
Type de réseau IT	non
Type de réseau TN	non
Type de réseau TN-C	non
Type de réseau TN-C-S	non
Type de réseau TN-S	non
Type de réseau TT	non
Type du réseau	DC
Type selon EN 61643-11	Type 1+2
ZPF	0→2
