PYROPLUG® MagicBox, four-sided, interior height 110 mm 114 | 105
morepic-1 morepic-2

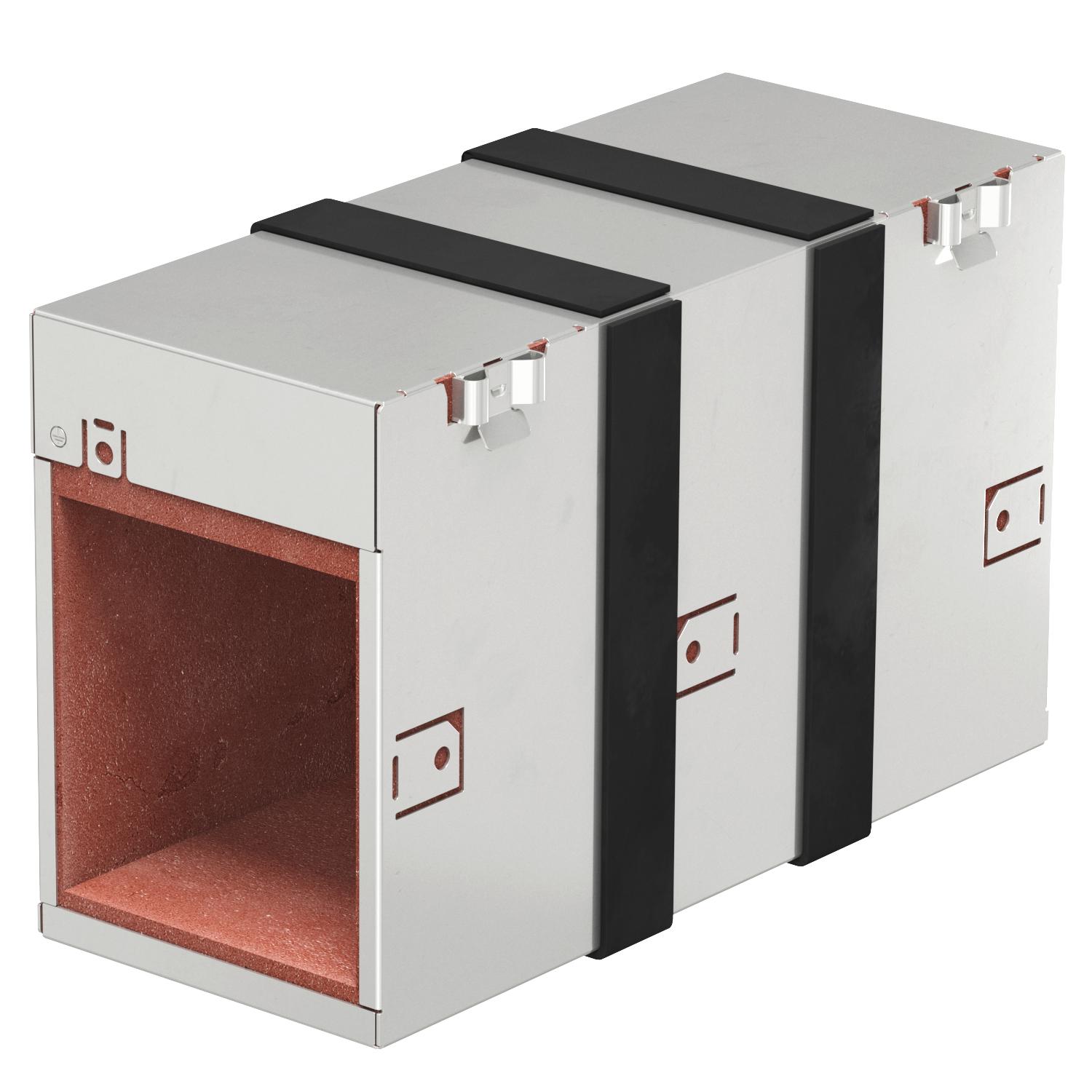

PYROPLUG® MagicBox, four-sided, interior height 110 mm

Réf. 7204120 | EAN 4012196811809

114 mm
Description du produit
Description du produit
Fire protection box as an insulation system, made of two-part stainless steel housing with intumescent fire protection inlays. Can be used in walls and ceilings. Quick mounting through the releasable Magic connection. Interior can be fully assigned with installations. For interior application. Closure of the residual openings with PYROSIT® NG fire protection foam, particularly simple for difficult geometries. CE-labelled construction product with general type approval. Fire resistance class EI90 (fire-resistant). Including graphite strip.
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Accessoires requis oui
Couleur acier inoxydable
Dimension 300x123x181
forme carré
Matériau acier, inoxydable 1.4113
Modèle Protection contre les incendies Boîtier de cloison
Surface nu, traité

Dimensions

Cote d 105 mm
Dimension d min. 123 mm
Hauteur 181 mm
Hauteur intérieure 114 mm
Largeur 123 mm
Largeur intérieure 105 mm
Longueur 300 mm
Tous les types

Tous les types

Type Hauteur intérieure Largeur intérieure Réf. Quantité Plus petite unité de vente
PMB 110-4 A2 114 mm 105 mm 7204120
1 Pièce
PMB 120-4 A2 114 mm 205 mm 7204124
1 Pièce
PMB 130-4 A2 114 mm 305 mm 7204128
1 Pièce
PMB 140-4 A2 114 mm 405 mm 7204132
1 Pièce
PMB 150-4 A2 114 mm 505 mm 7204136
1 Pièce
PMB 160-4 A2 114 mm 605 mm 7204140
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
PYROSIT® NG Mousse coupe-feu bicomposant PYROSIT® NG Mousse coupe-feu bicomposant FBS-S 7203800
1 Pièce
Plaque d'identification DE Plaque d'identification DE KS-S DE 7205425
1 Pièce

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Structure de support pour calfeutrement, avec console Structure de support pour calfeutrement, avec console SKA 05 VZ 7202436
1 Pièce
Structure de support pour calfeutrement, avec suspension pendulaire Structure de support pour calfeutrement, avec suspension pendulaire SKP 05 VZ 7202446
1 Pièce
Téléchargements

Télécharger

Télécharger
Télécharger

Déclaration de conformité UE PMB 110-4 A2 / 7204120 , 0.11MB , pdf
Télécharger
Déclaration de performance PMB 110-4 A2 / 7204120 , 0.73MB , pdf
Télécharger

European Technical Assessments Isolation PYROPLUG® MagicBox , 2.09MB , pdf
Télécharger

Télécharger
Instructions de montage PYROPLUG® MagicBox , 3.60MB , pdf
Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
