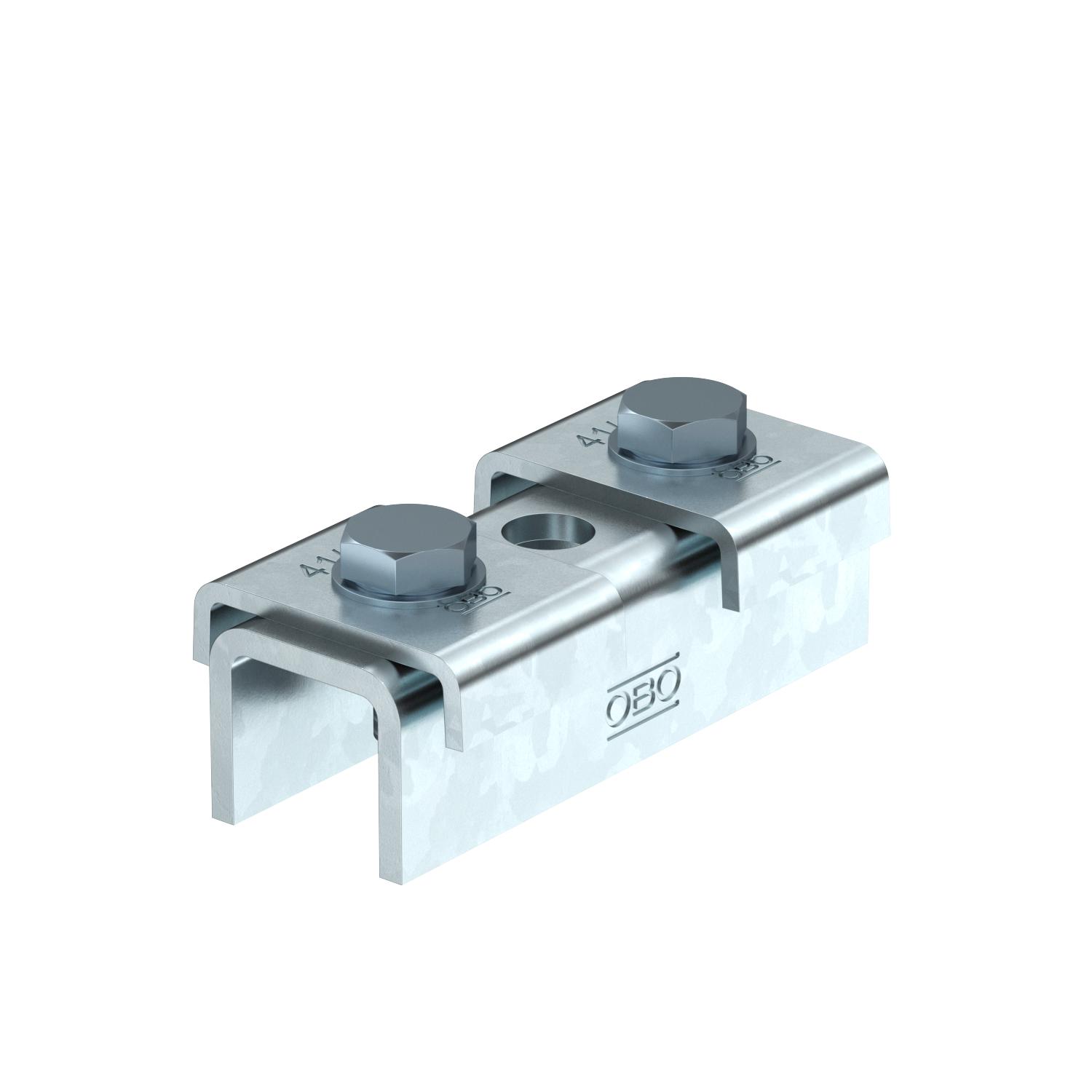

Raccord de rail SV à 3 trous FT
Réf. 1123121 | EAN 4012195939214
- Description du produit
-
Description du produitLe raccord de rail est utilisé comme rallonge du rail de montage MS4141. Le raccordement s'effectue simplement et de manière sûre sur le chantier ou en prémontage en atelier.
L'absence de point faible dans la zone de raccordement des rails est garantie. Les valeurs statiques appliquées sont celles du rail de montage.
Contenu de la livraison :
Tôles de maintien de type 4141 et vis à six pans correspondantes non fixées
Boulonnerie incluse
-
- Caractéristiques techniques
-
Caractéristiques techniques

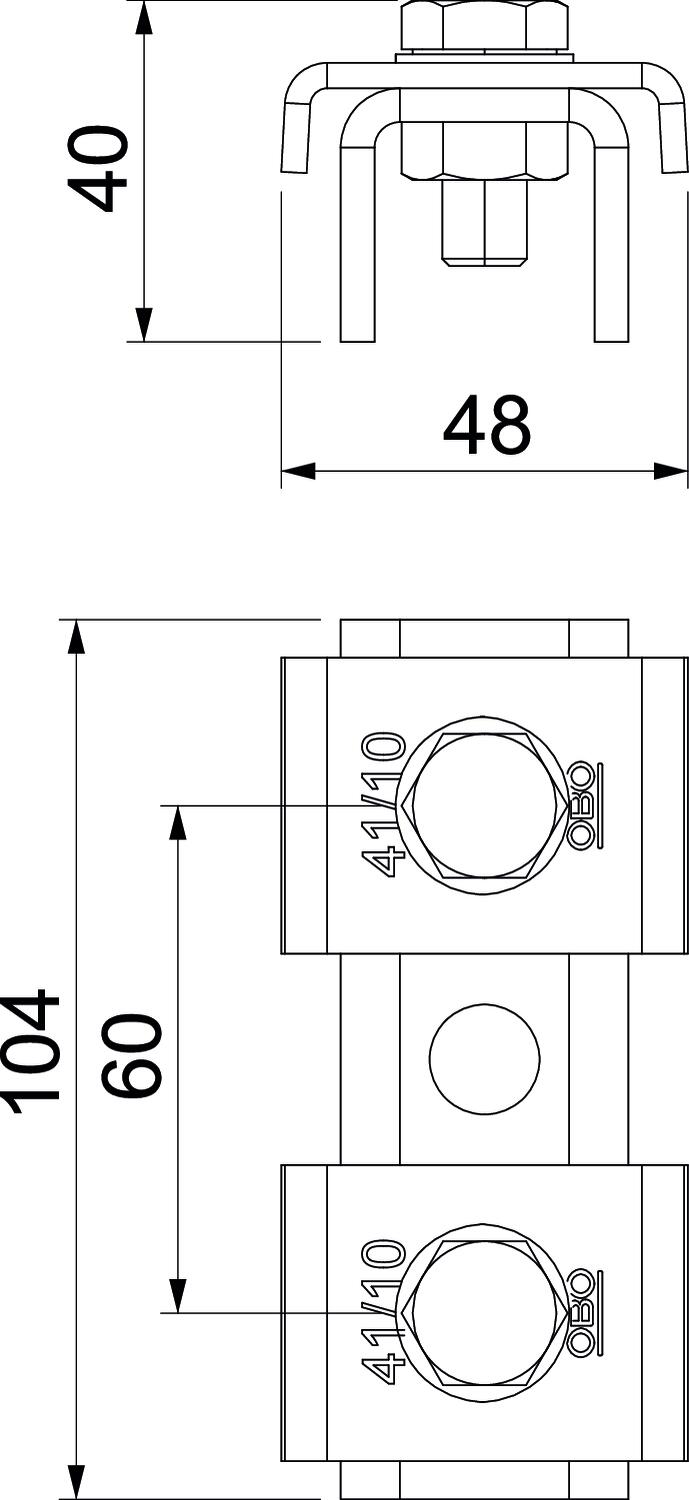

Acier inoxydable, teint non Avec accessoires pour vis oui Convient pour formes de profilé profilé en U Dimension 100x4mm Dimension du trou 12 mm Écart du perçage central 60 mm Empreinte CO2 (GWP) du berceau à la porte 1,1442 kg CO2e / 1 Pièce Épaisseur du matériau 4 mm Forme de profilé Profilé en C Hauteur 39,4 mm Largeur 47 mm Longueur 100 mm Matériau Acier Modèle perforé Ouverture 22 mm Surface galvanisé à chaud par trempage Type de perforation Dos perforé Valeur statistique ly 6,05 cm⁴ Valeur statistique lz 9,01 cm⁴ Valeur statistique Wy 2,91 cm³ Valeur statistique Wz 4,4 cm³ Valeur statistique A 2,97 cm² - Tous les types
- Téléchargements
-
Fiche technique SVE 41 FT / 1123121 , 0.19MB , pdfDéclaration de conformité UE SVE 41 FT / 1123121 , 2.00MB , pdfREACH Déclaration de conformité SVE 41 FT / 1123121 , 0.12MB , pdfRoHS Déclaration de conformité SVE 41 FT / 1123121 , 0.13MB , pdf
