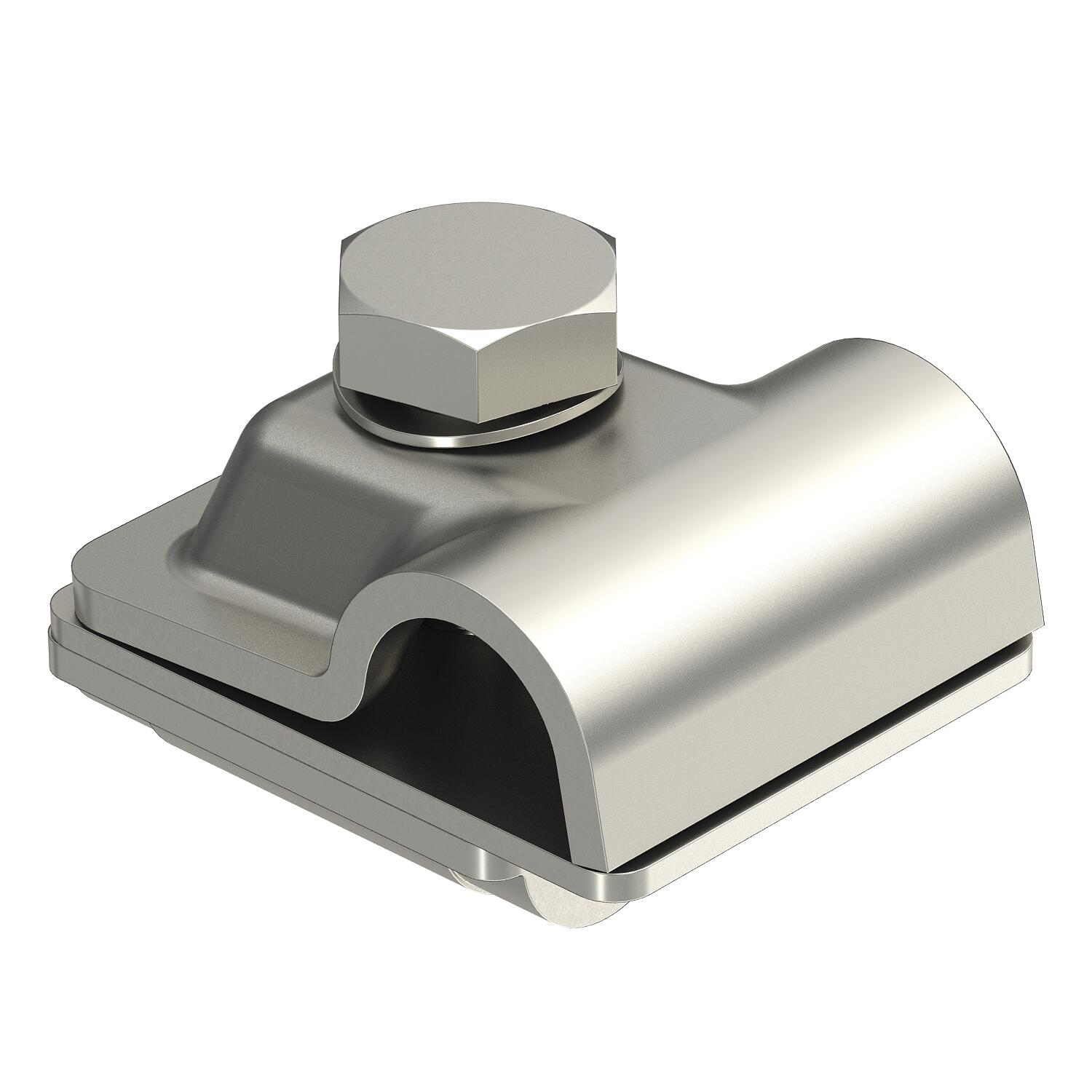

Raccord rapide Vario pour Rd 8-10 x 16 mm
Réf. 5311590 | EAN 4012195925446
- Description du produit
-

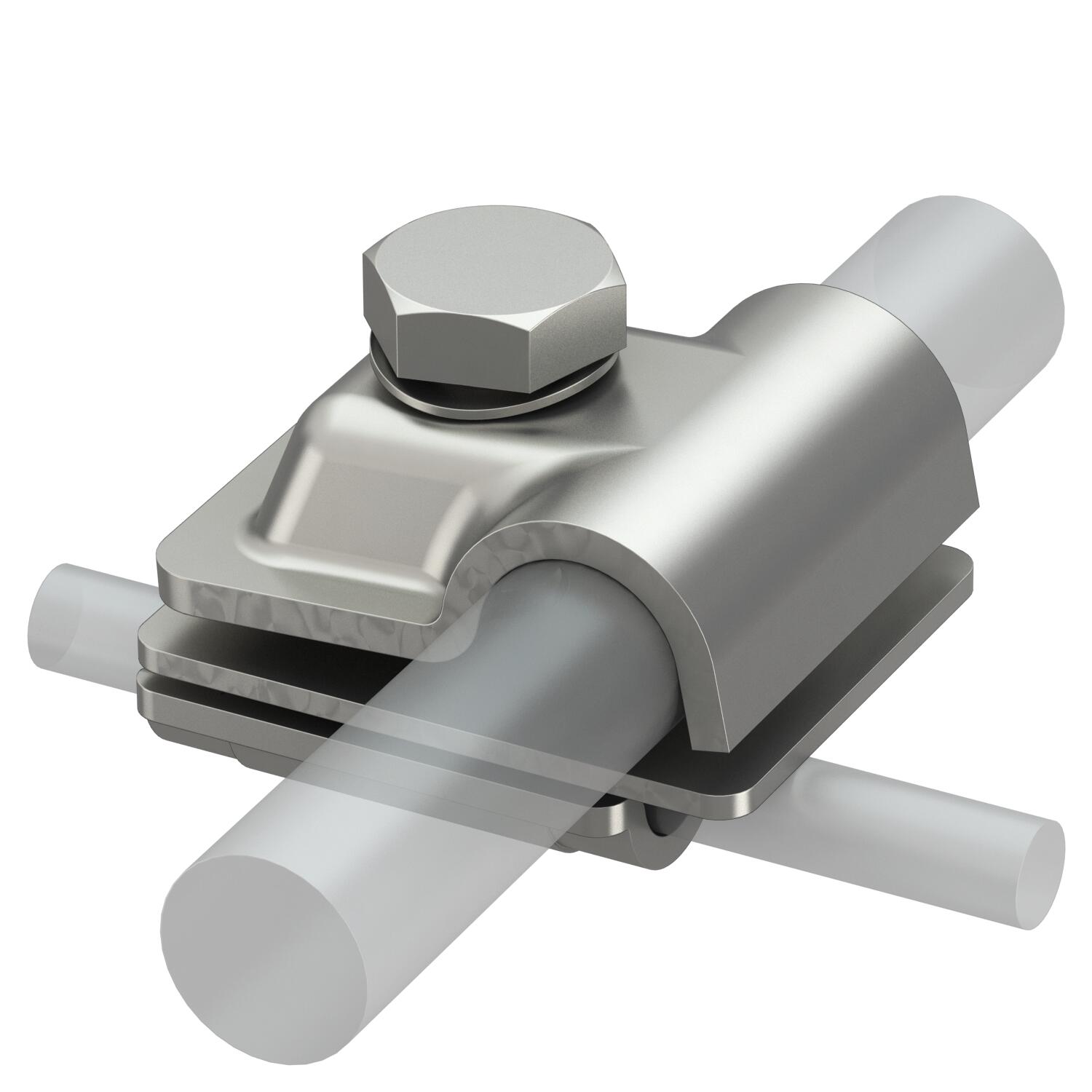

Description du produit• Pour raccord en té, en croix ou parallèle avec plaque intermédiaire • Montage rapide à l'aide d'une vis M10 x 30 en acier inoxydable • Avec rondelle ressort selon DIN 137 • Correspond aux exigences de NF EN 62305 (IEC 62305)
-
- Caractéristiques techniques
-
Caractéristiques techniques

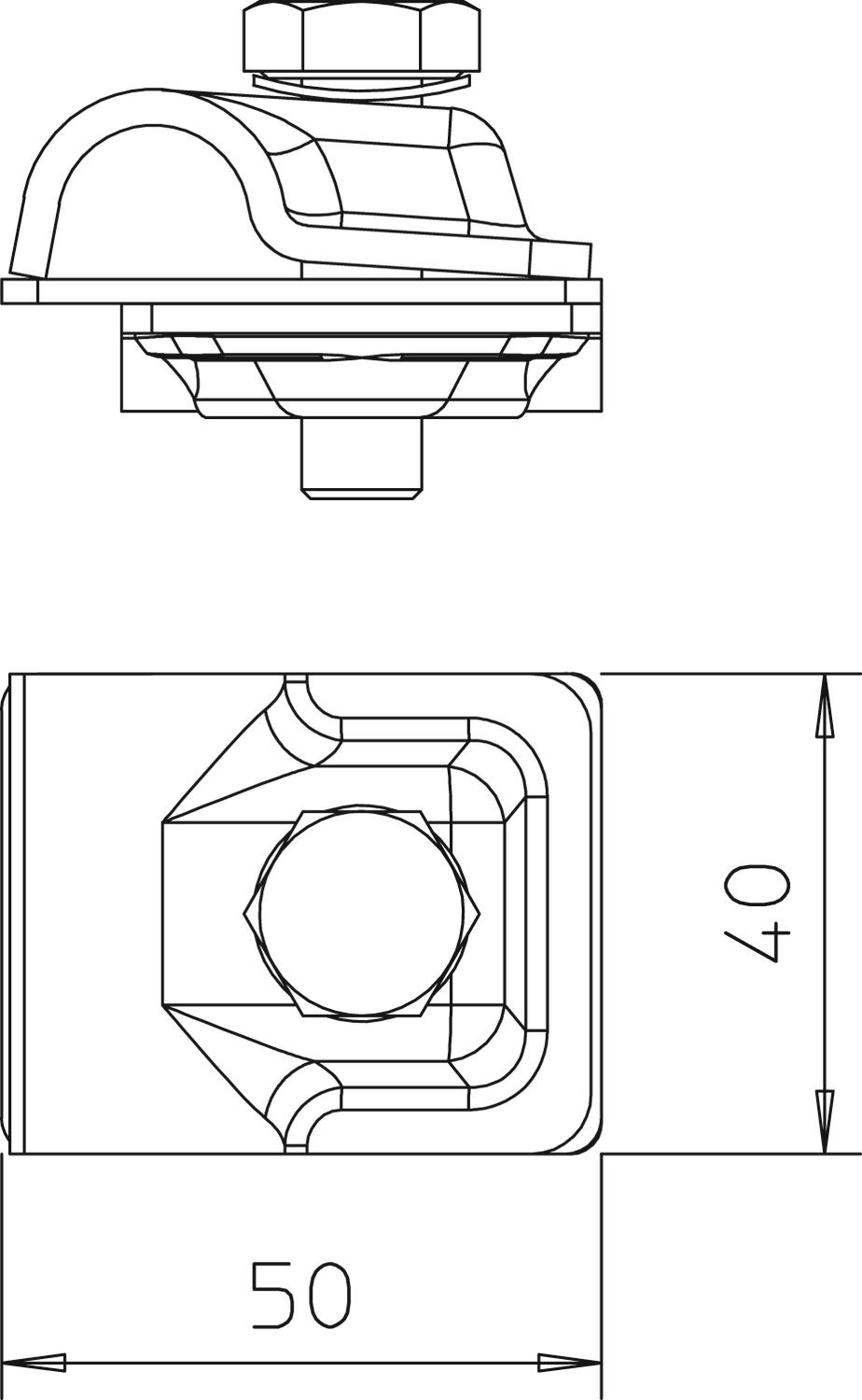

Ajustement 8-10x16 mm Capacité d’écoulement d’intensité de foudre H/100 kA Convient pour le raccordement Conducteur rond Rd 8-10 / Rd 16 Cote A 40 mm Courant de court-circuit (50 HZ)(1 s ;≤300 °C) 7,9 kA Diamètre de conducteur rond conducteur 1 max. 10 mm Diamètre de conducteur rond conducteur 1 min. 8 mm Diamètre de conducteur rond conducteur 2 max. 16 mm Dimension 50x40mm Empreinte CO2 (GWP) du berceau à la porte 0,9098 kg CO2e / 1 Pièce Largeur 40 mm Longueur 50 mm Matériau acier inoxydable 1.4301 Plaque intermédiaire non Type de raccord Borne de raccordement à usage multiple Type de vis de fixation Vis à tête hexagonale - Tous les types
- Téléchargements
-
Fiche technique 249 8-10X16 VA / 5311590 , 0.18MB , pdfDéclaration du fabricant 249 8-10X16 VA / 5311590 , 0.04MB , pdfREACH Déclaration de conformité 249 8-10X16 VA / 5311590 , 0.12MB , pdfRoHS Déclaration de conformité 249 8-10X16 VA / 5311590 , 0.12MB , pdfInstructions de montage Vario quick connector , 1.09MB , pdf
