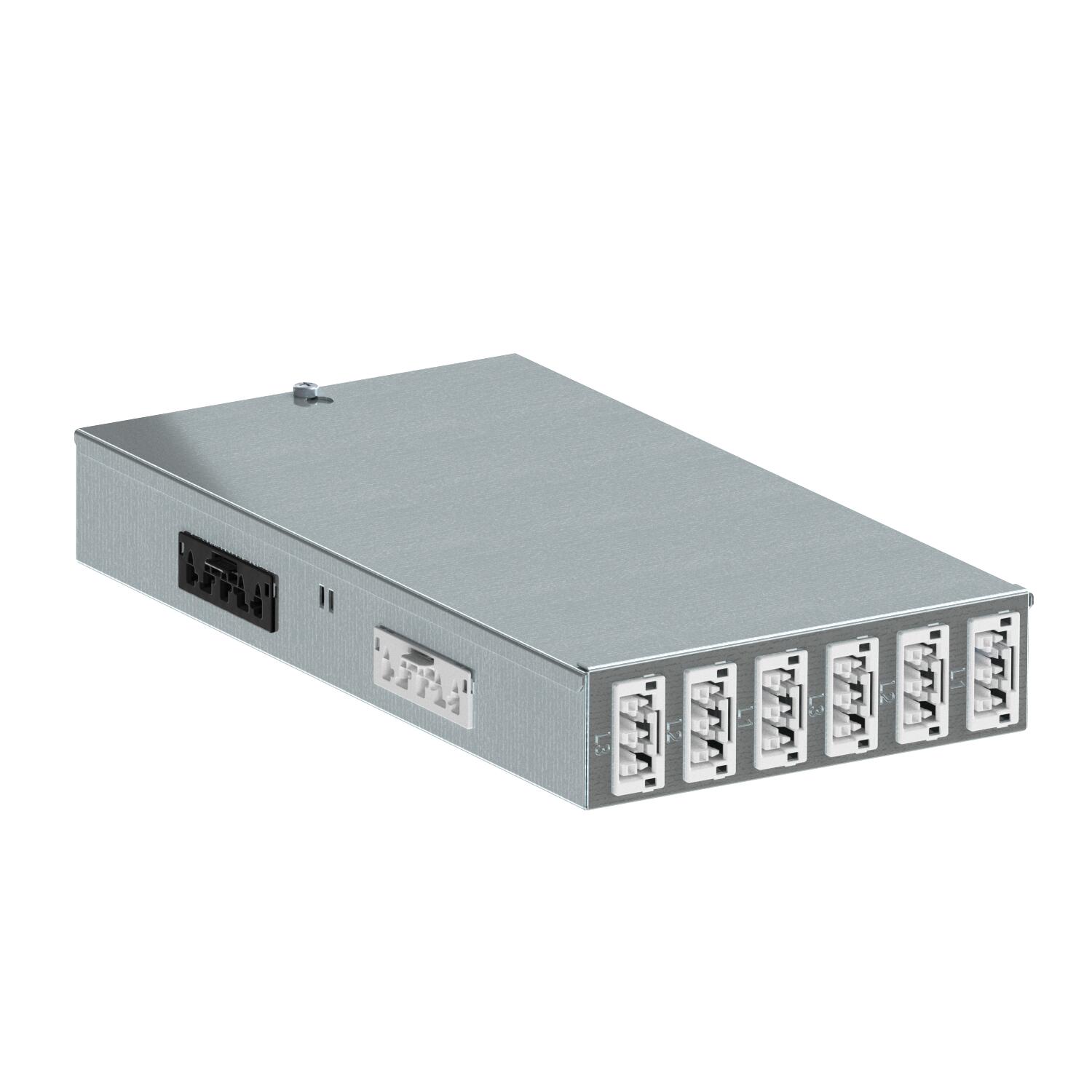

Répartiteur d'énergie UVS à raccordement enfichable, circuit électrique normal et spécial
Réf. 6107990 | EAN 4012196688197
- Description du produit
-
Description du produitEntrée : 2 x circuit de courant triphasé via connecteur enfichable autobloquant à 5 pôles, type WINSTA MIDI (partie mâle).
Sortie: 12 connecteurs enfichables automatiques à 3 pôles, blanc (6x)noir (6x), 25A, type WINSTA® MIDI (partie femelle: par circuit triphasé 2 x L1, 2 x L2, 2 x L3
Câblage interne : Conducteur en PVC H07V-U2,5.
Entrée: 2 x circuit électrique triphasé via connecteur enfichable automatique 5 pôles, type WINSTA® MIDI (fiche mâle)
Sortie: 12 connecteurs enfichables automatiques à 3 pôles, blanc (6x)noir (3x), 25A, type WINSTA® MIDI (partie femelle: par circuit triphasé 2 x L1, 2 x L2, 2 x L3
Câblage interne : Conducteur en PVC H07V-U2,5.
-
- Caractéristiques techniques
-
Caractéristiques techniques

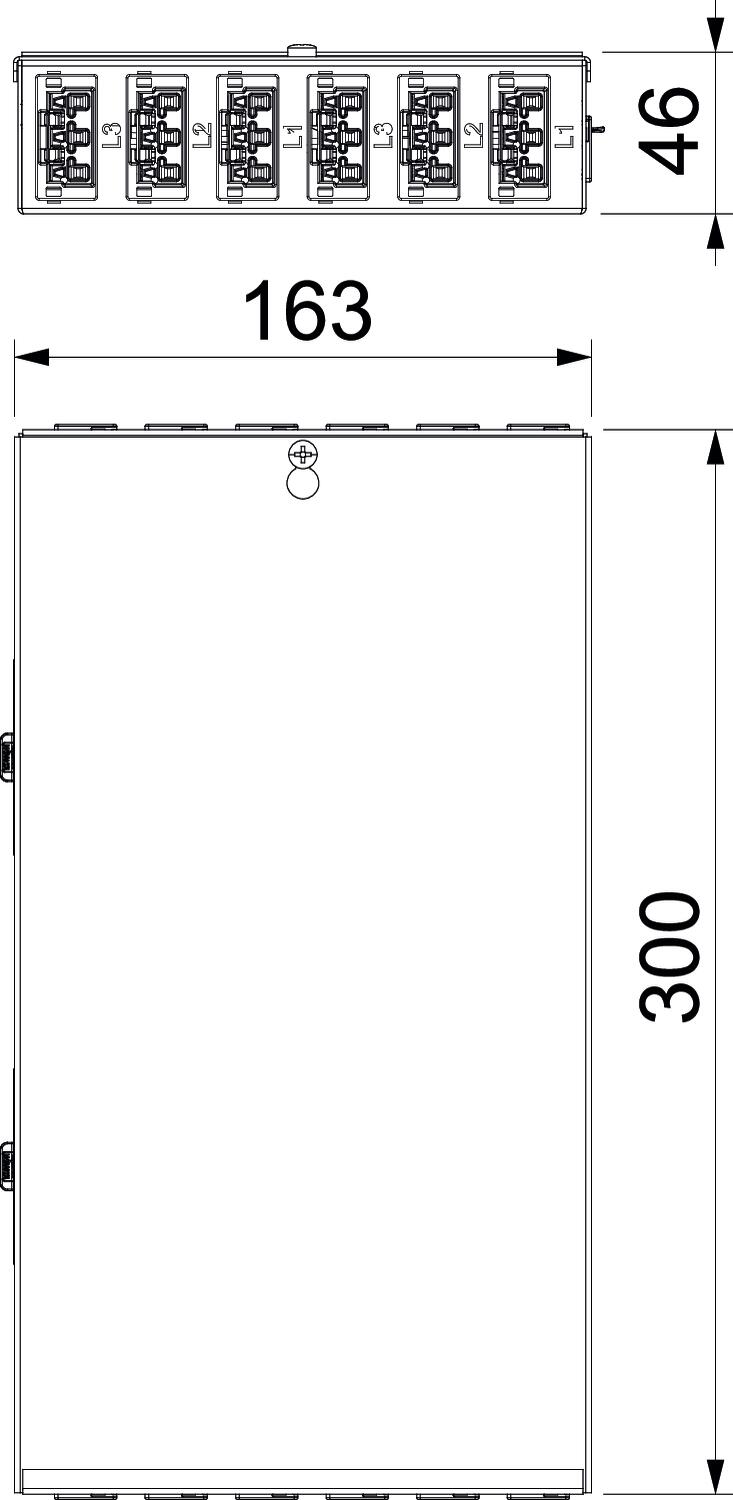

Couleur du système de connecteurs noir/blanc Dimension 300x163x46 Empreinte CO2 (GWP) du berceau à la porte 3,6354 kg CO2e / 1 Pièce Entrée 5 pôles Hauteur 46 mm Largeur 149 mm Longueur 196 mm Matériau Acier Nombre de circuits d'entrée 2 nombre prises 6 Section du câble de raccordement 4 mm² Système de connecteur à fiche lié au système oui Type de raccordement Connectique - Tous les types
- Téléchargements
-
Fiche technique UVS-WIN 6S6W / 6107990 , 0.22MB , pdfCatalogue Systèmes d'encastrement , 28.45MB , pdfDéclaration de conformité UE UVS-WIN 6S6W / 6107990 , 0.12MB , pdfREACH Déclaration de conformité UVS-WIN 6S6W / 6107990 , 0.12MB , pdfRoHS Déclaration de conformité UVS-WIN 6S6W / 6107990 , 0.13MB , pdfInstructions de montage Sicherheitshinweise , 0.43MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
