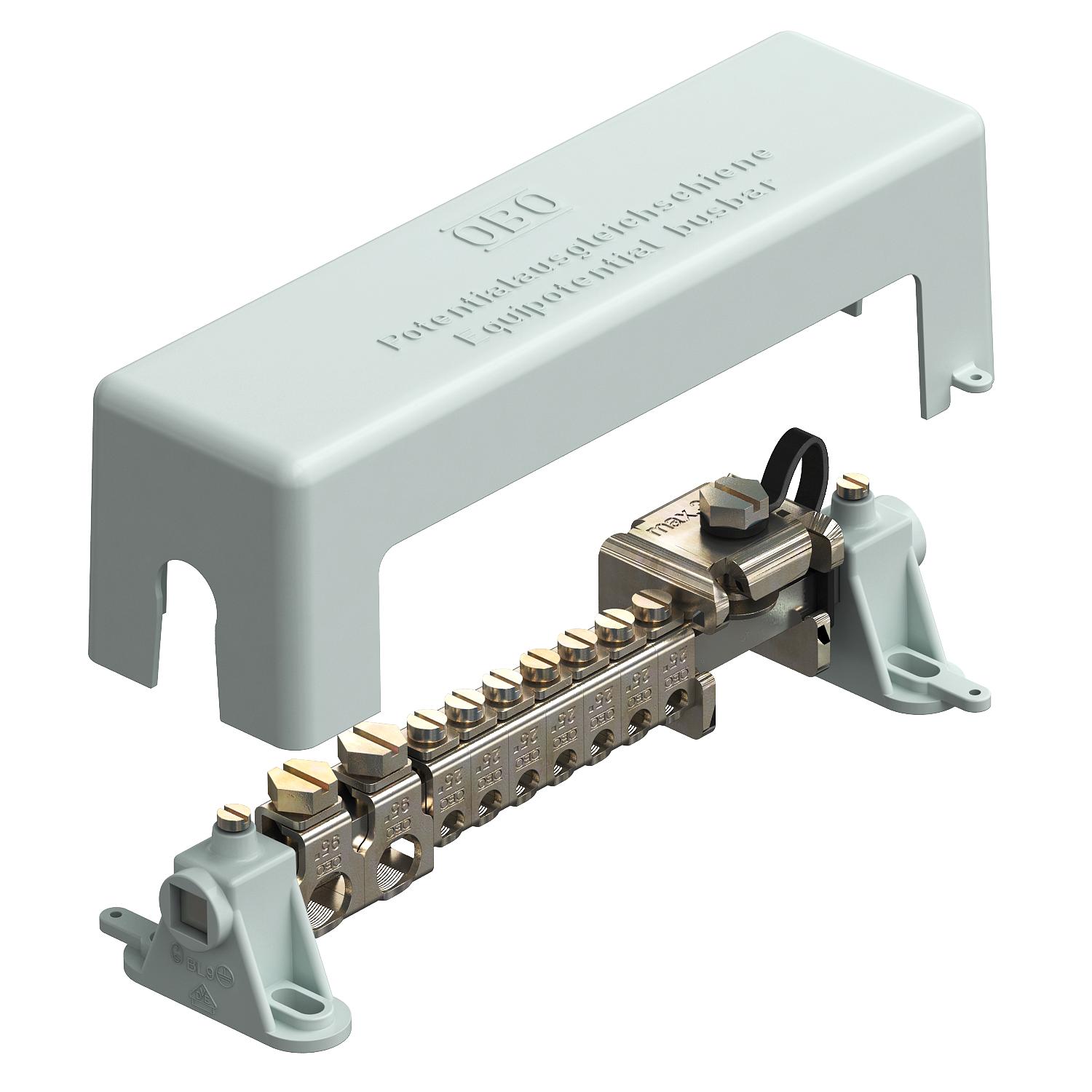

Répartiteur de terre 1801 pour l'intérieur, testé par le VDE
Réf. 5015650 | EAN 4012195378556
- Description du produit
-
Description du produitRail d'équipotentialité pour liaison équipotentielle selon DIN VDE 0100-410/-540 et pour liaison équipotentielle de foudre selon DIN VDE 0185-305
• Selon VDE 0618, partie 1
• Avec rail de serrage 10 x 10 mm en laiton, nickelé
• Avec barrettes de connexion à contact fiable en acier, galvanisé par électrolyse
• Couvercle et blocs de rails en polystyrène, gris
• Couvercle plombable / inscriptible
• Résistant aux courants de foudre 100 kA (10/350)
• Étrier de traction avec arrêt de vis contre le desserrage involontaire (exigé p. ex. dans l'industrie)
Possibilités de raccordement :
• 7 câbles à un ou plusieurs fils 2,5-25 mm² ou câbles à fils fins jusqu'à 16 mm² (max Ø 7 mm)
• 2 câbles à un ou plusieurs fils 25-95 mm² ou câbles à fils fins jusqu'à 70 mm² (max Ø 13,5 mm)
• 1 conducteur plat 30 x 3,5 mm
avec couvercle plombable,
en plastique anti-chocs
-
- Caractéristiques techniques
-
Caractéristiques techniques
Couleur gris Dimension 217mm Forme de construction Construction modulaire Isolateur oui Matériau laiton Matériau de la borne Acier Matériau du rail de contact laiton Modèle avec capot Nombre de raccordements de câbles jusqu'à 25 mm² rigides 7 Nombre de raccordements de câbles jusqu'à 95 mm² rigides 2 Nombre de raccordements de conducteurs plats jusqu'à 30 mm 1 Surface de la borne galvanisé Surface du rail de contact nickelé Dimensions

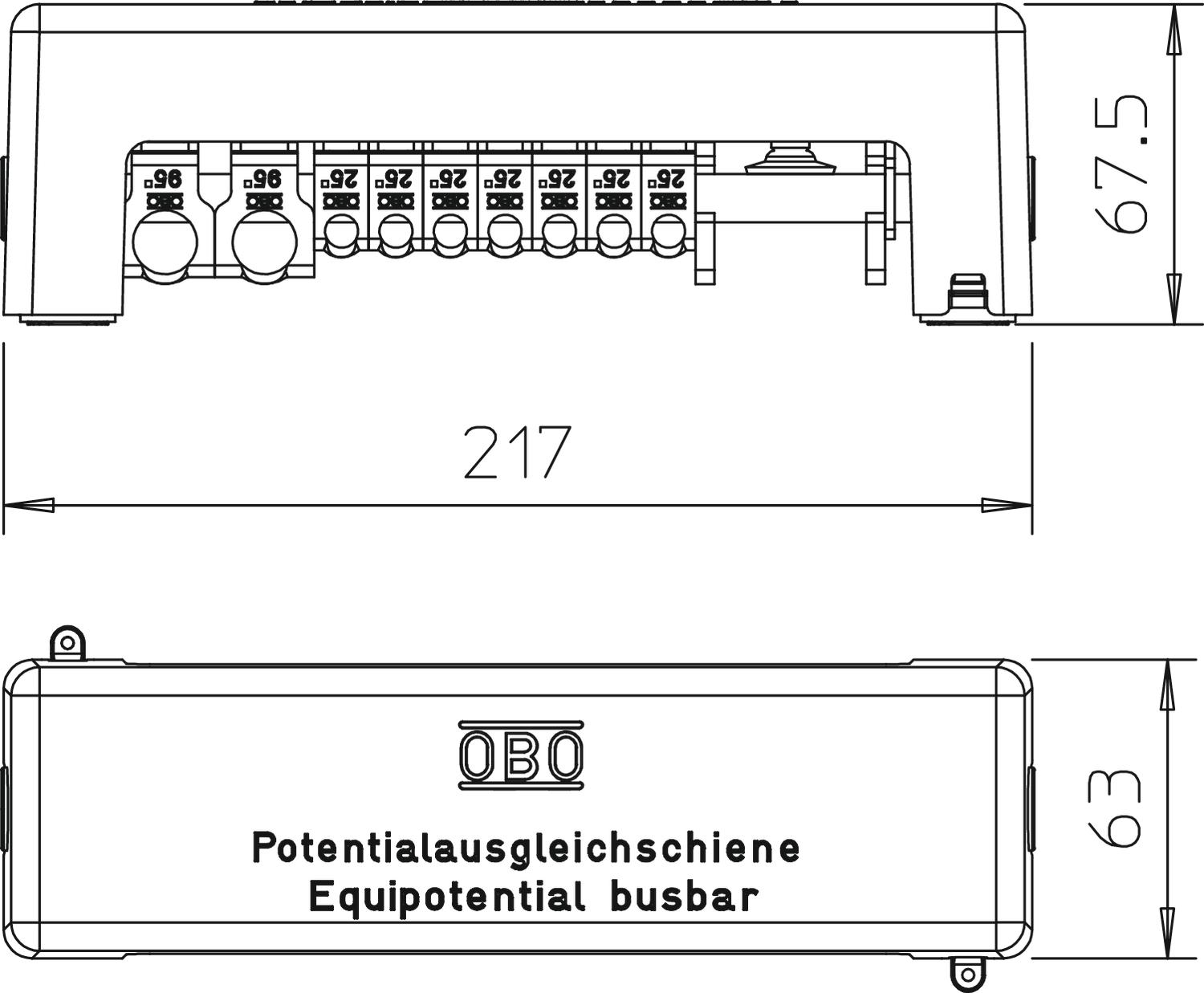

Hauteur 67,5 mm Largeur 63 mm Longueur 217 mm Empreinte CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,778 kg CO₂e Date de détermination valeur CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pièce Declared Unit Quantity (LCA) 1 Empreinte CO2 (GWP) du berceau à la porte 1,778 kg CO2e / 1 Pièce - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

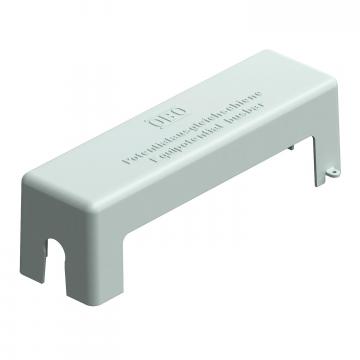

Couvercle pour 1801 VDE
1801 AH 5015707 1 Pièce

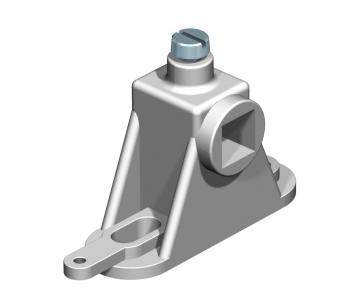

Supports pour réglette de contact pour 1801 VDE
1801 SCH 5015715 10 Pièce
Réglette de contact pour 1801 VDE
1801 KL1 5015723 1 Pièce

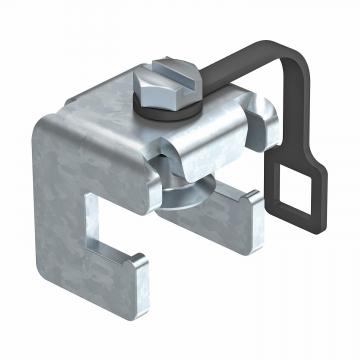

Borne pour conducteur plat jusqu'à FL30x5 pour 1801 VDE
1801 RK30 5015731 1 Pièce

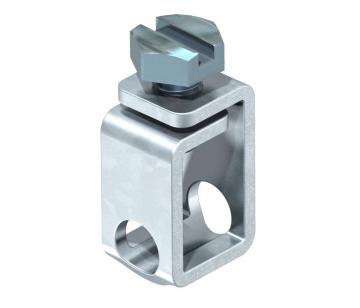

Borne pour conducteur rond 2,5-25 mm² pour 1801 VDE
1801 RK25 5015758 10 Pièce

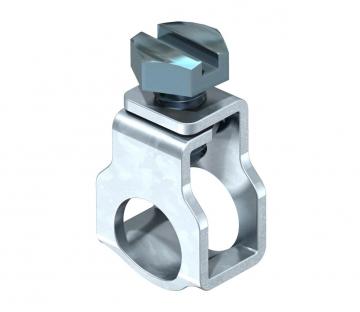

Borne pour conducteur rond 25-95 mm² pour 1801 VDE
1801 RK95 5015766 10 Pièce

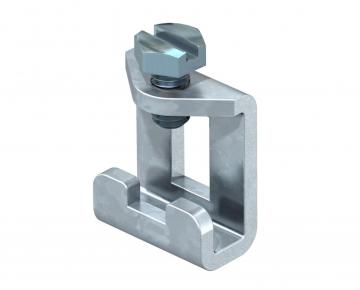

Borne pour conducteur plat > FL 30 pour 1801 VDE
1801 RK40 5015774 1 Pièce - Téléchargements
-
