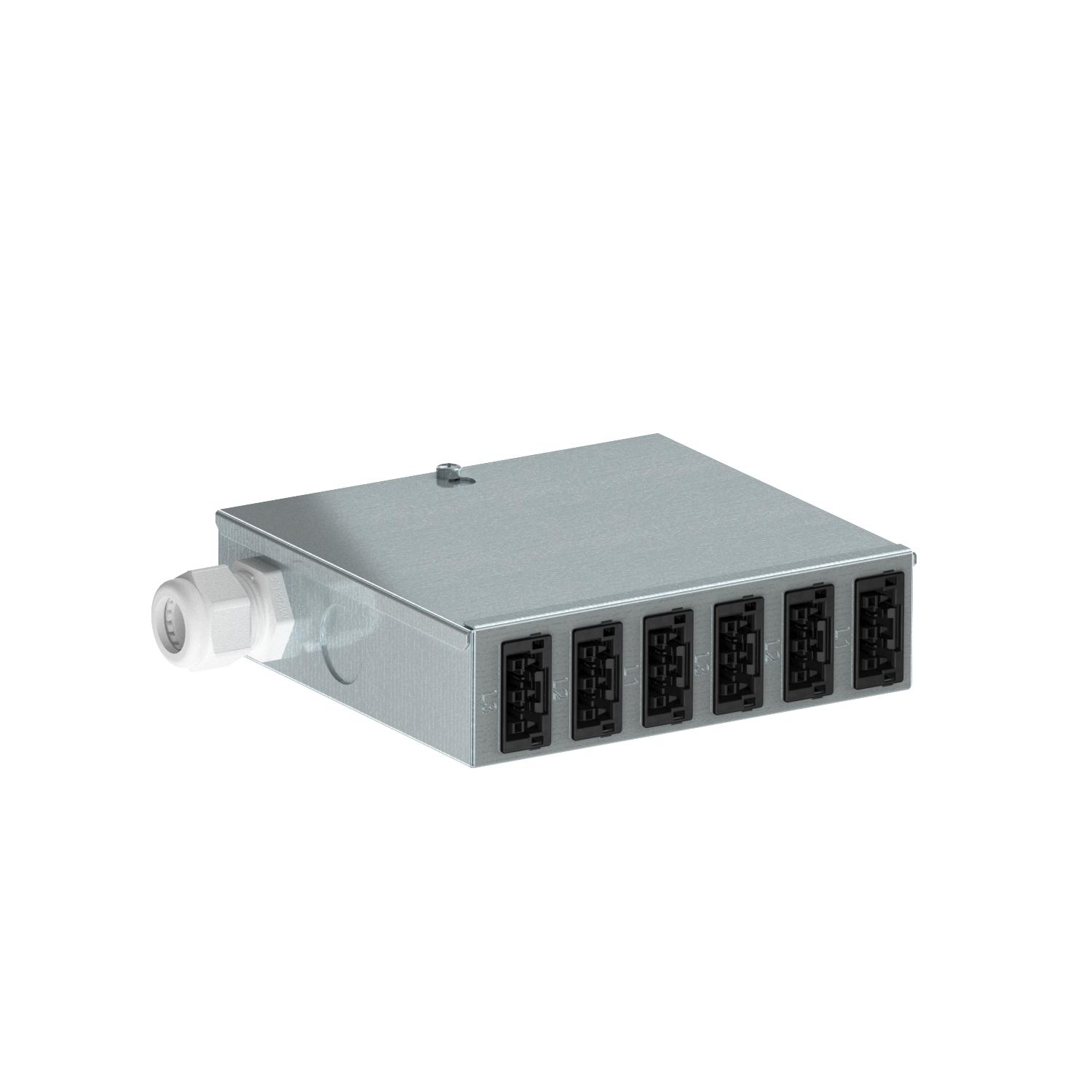

Répartiteur électrique UVS-WIN à raccordement fixe, circuit électrique normal
Réf. 6107980 | EAN 4012196688142
- Description du produit
-
Description du produitRépartiteur électrique pour courant fort avec raccordement fixe, équipé et précâblé.
Entrée : 1 circuit de courant triphasé via un bornier sans vis à 5 pôles pour sections de câble de 0,5 à 4 mm².
Sortie: 6 connecteurs enfichables automatiques à 3 pôles, noir, 25A, type WINSTA (partie femelle: 2 x L1, 2 x L2, 2 x L3
Câblage interne: H07V-U2,5
Entrée: 1 x circuit électrique triphasé avec bornier sans vis, 5 pôles pour section 0,5 - 4 mm².
Sortie: 6 connecteurs enfichables automatiques à 3 pôles, noir, 25A, type WINSTA® MIDI (partie femelle: 2 x L1, 2 x L2, 2 x L3
Câblage interne : Conducteur en PVC H07V-U2,5.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Couleur du système de connecteurs noir Dimension 150x196x46 Empreinte CO2 (GWP) du berceau à la porte 2,2896 kg CO2e / 1 Pièce Entrée 5 pôles Hauteur 46 mm Largeur 149 mm Longueur 196 mm Matériau Acier Nombre de circuits d'entrée 1 nombre prises 6 Section du câble de raccordement 4 mm² Système de connecteur à fiche lié au système oui Type de raccordement Borne - Tous les types
- Téléchargements
-
Fiche technique UVS-WIN F6S / 6107980 , 0.18MB , pdfCatalogue Systèmes d'encastrement , 28.45MB , pdfDéclaration de conformité UE UVS-WIN F6S / 6107980 , 0.12MB , pdfREACH Déclaration de conformité UVS-WIN F6S / 6107980 , 0.12MB , pdfRoHS Déclaration de conformité UVS-WIN F6S / 6107980 , 0.13MB , pdfInstructions de montage Sicherheitshinweise , 0.43MB , pdfInstructions de montage Notice de montage UVS Winsta Midi pour 1 circuit électrique , 0.10MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
