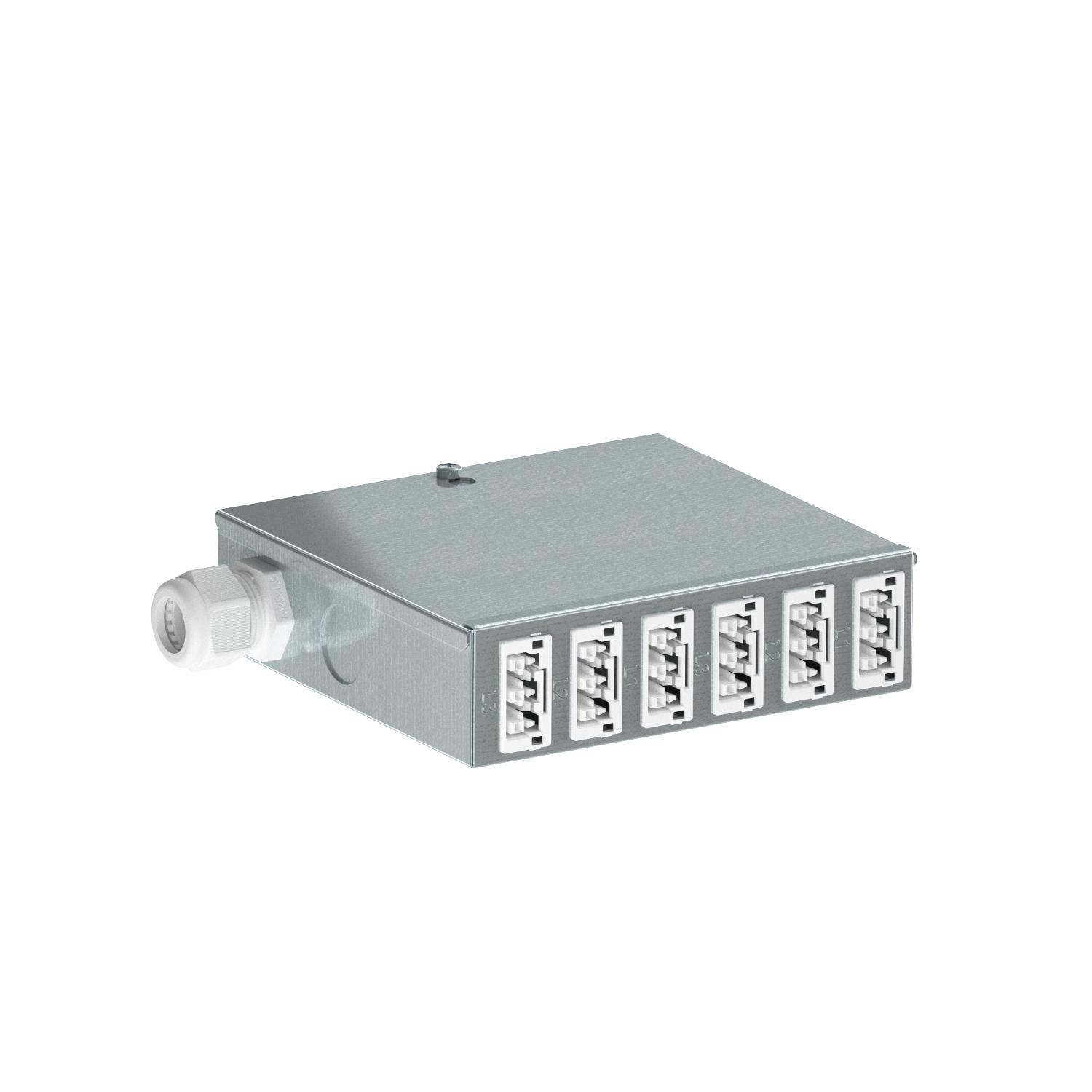

Répartiteur électrique UVS-WIN à raccordement fixe, circuit électrique spécial
Réf. 6107982 | EAN 4012196688159
- Description du produit
-
Description du produitRépartiteur électrique pour courant fort avec raccordement fixe, équipé et précâblé.
Entrée : 1 circuit de courant triphasé via un bornier enfichable sans vis à 5 pôles pour sections de câble de 0,5 à 4 mm².
Sortie : 6 connecteurs enfichables autobloquants à 3 pôles en blanc, 25 A, type WINSTA (partie femelle : 2 x L1, 2 x L2, 2 x L3)
Câblage interne : H07V-U2,5
Entrée: 1 x circuit électrique avec bornier sans vis, 5 pôles pour section 0,5 - 4 mm².
Sortie: 6 connecteurs enfichables automatiques à 3 pôles, blanc, 25A, type WINSTA® MIDI (partie femelle: 2 x L1, 2 x L2, 2 x L3
Câblage interne : Conducteur en PVC H07V-U2,5.
-
- Caractéristiques techniques
-
Caractéristiques techniques

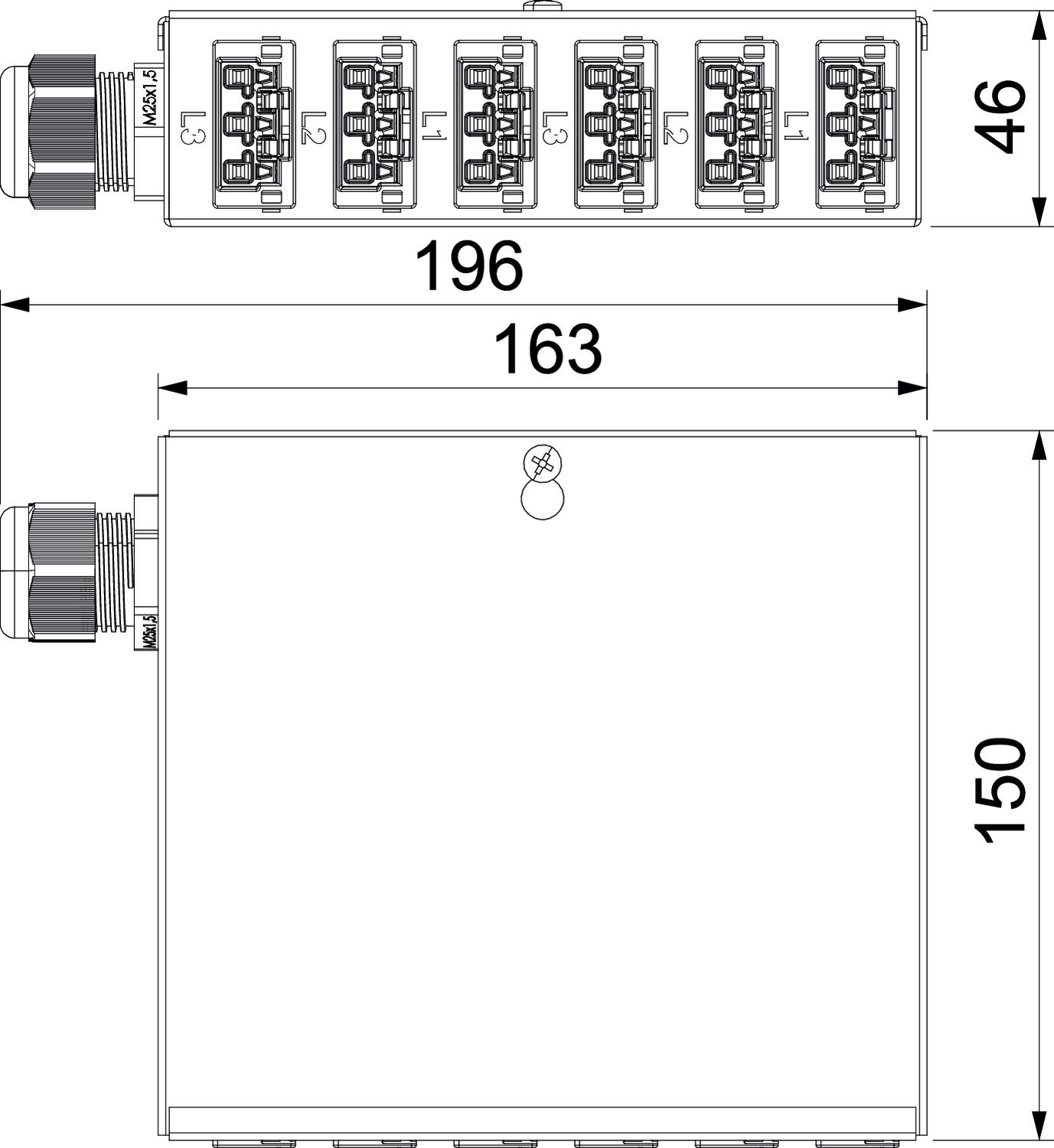

Couleur du système de connecteurs blanc Dimension 150x196x46 Empreinte CO2 (GWP) du berceau à la porte 2,2897 kg CO2e / 1 Pièce Entrée 5 pôles Hauteur 46 mm Largeur 149 mm Longueur 196 mm Matériau Acier Nombre de circuits d'entrée 1 nombre prises 6 Section du câble de raccordement 4 mm² Système de connecteur à fiche lié au système oui Type de raccordement Borne - Tous les types
