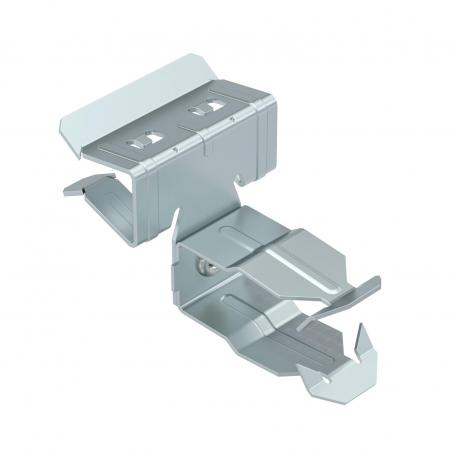

Support clamp, with pipe seat at side

Réf. / Type

Longueur

Largeur

Hauteur

Diamètre de câbles/tubes min.

Diamètre des câbles/tubes max.

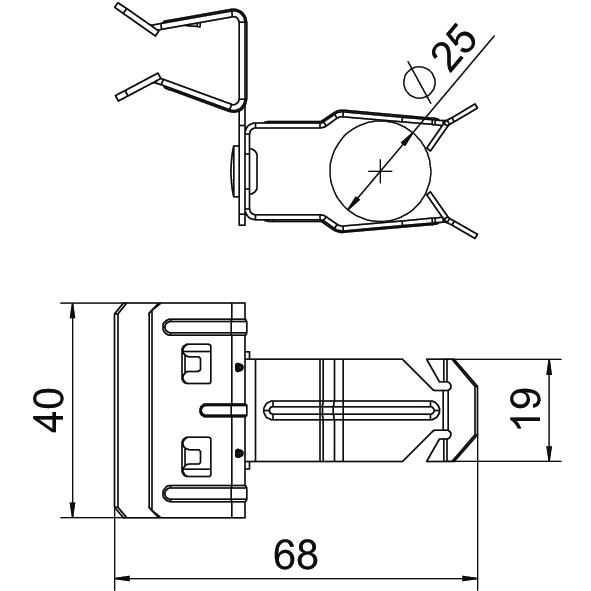

Cote L

Épaisseur de bride F min.

Épaisseur de bride F max.

Description du produit

Description du produit

Support clamp for mounting pipes. Open pipe seat at side. Fastening through knocking onto steel girders.

Caractéristiques techniques

À charnière	non
Charge de rupture	0,11 kN
Charnière ajustable	non
Cote L	68 mm
Couleur	zinc
Diamètre de câbles/tubes min.	22 mm
Diamètre des câbles/tubes max.	30 mm
Dimension	10-15mm
Dimension W	40 mm

Épaisseur de bride F max.	15 mm
Épaisseur de bride F min.	10 mm
Hauteur	44 mm
Largeur	40 mm
Longueur	68 mm
Matériau	Acier
Surface	Lamelle de zinc
Type de fixation	Bornes
Type/élément de raccordement	Tube/câble

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre de câbles/tubes min.	Diamètre des câbles/tubes max.	Cote L	Épaisseur de bride F min.	Épaisseur de bride F max.	Réf.	Quantité	Plus petite unité de vente
SCHPO 1,5-4 D20	53 mm	28 mm	31 mm	18 mm	22 mm	53 mm	1,5 mm	4 mm	1488411	Pièce	50 Pièce
SCHPO 1,5-4 D25	59 mm	28 mm	32 mm	22 mm	30 mm	59 mm	1,5 mm	4 mm	1488413	Pièce	50 Pièce
SCHPO 1,5-4 D32	63 mm	28 mm	35 mm	30 mm	35 mm	63 mm	1,5 mm	4 mm	1488415	Pièce	50 Pièce
SCHPO 4-10 D20	62 mm	40 mm	35 mm	18 mm	22 mm	62 mm	4 mm	10 mm	1488421	Pièce	50 Pièce
SCHPO 4-10 D25	67 mm	40 mm	38 mm	22 mm	30 mm	67 mm	4 mm	10 mm	1488423	Pièce	50 Pièce
SCHPO 4-10 D32	72 mm	40 mm	40 mm	30 mm	35 mm	72 mm	4 mm	10 mm	1488425	Pièce	50 Pièce
SCHPO 10-15 D20	63 mm	40 mm	42 mm	18 mm	22 mm	63 mm	10 mm	15 mm	1488431	Pièce	50 Pièce
SCHPO 10-15 D25	68 mm	40 mm	44 mm	22 mm	30 mm	68 mm	10 mm	15 mm	1488433	Pièce	50 Pièce
SCHPO 10-15 D32	72 mm	40 mm	46 mm	30 mm	35 mm	72 mm	10 mm	15 mm	1488435	Pièce	50 Pièce
SCHPO 15-20 D20	63 mm	40 mm	42 mm	18 mm	22 mm	63 mm	15 mm	20 mm	1488441	Pièce	50 Pièce
SCHPO 15-20 D25	68 mm	40 mm	44 mm	22 mm	30 mm	68 mm	15 mm	20 mm	1488443	Pièce	50 Pièce
SCHPO 15-20 D32	72 mm	40 mm	46 mm	30 mm	35 mm	72 mm	15 mm	20 mm	1488445	Pièce	50 Pièce
