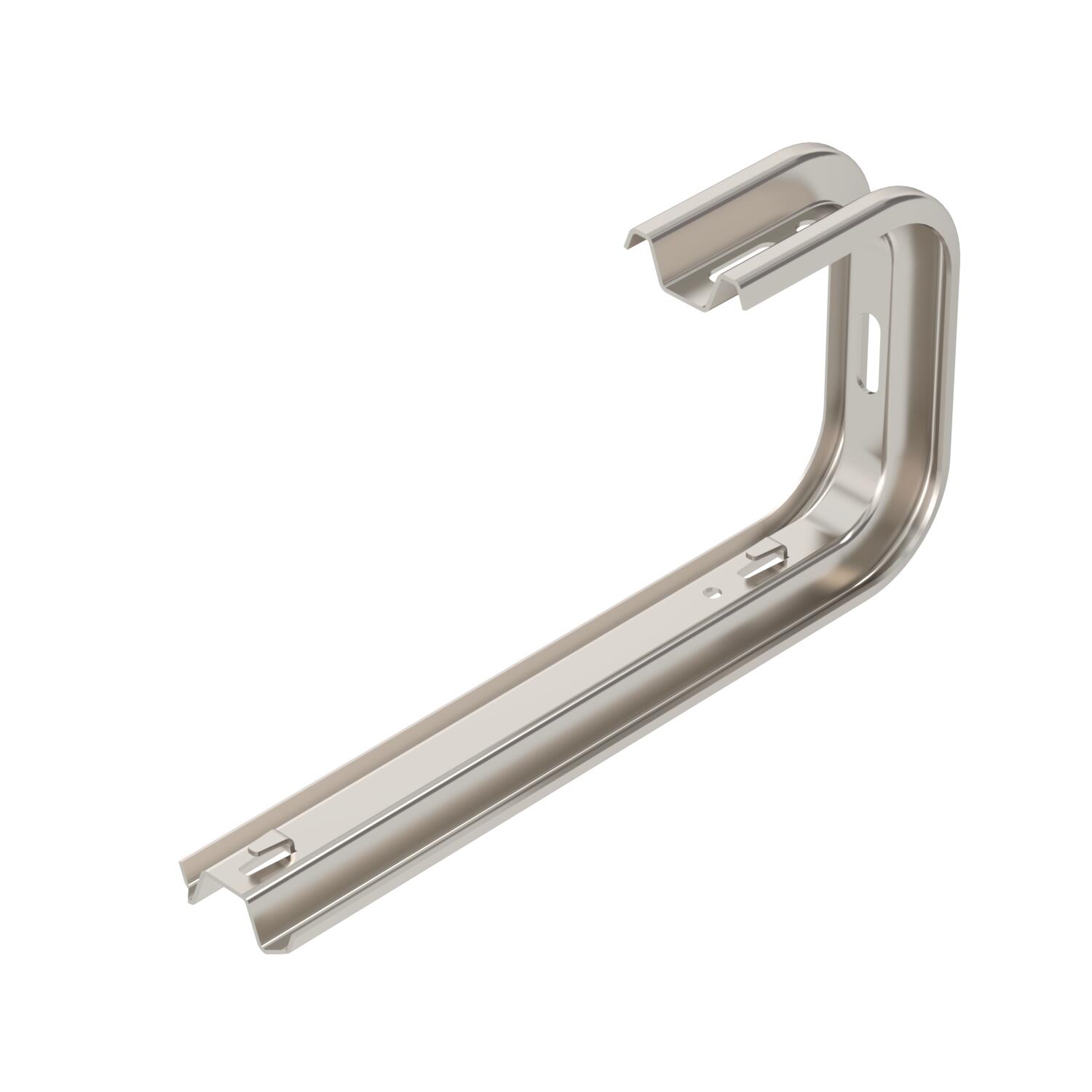

Support mural et de plafond A2
Réf. 6365995 | EAN 4012195617778
- Description du produit
-
Description du produitSupport mural et de plafond TP avec ergots pour la fixation sans vis de chemins de câbles en treillis.
Si le support est fixé directement sur le mur ou le plafond, il convient d'utiliser systématiquement l'entretoise DS 4 pour des raisons de stabilité.
Hauteur latérale max. du système de chemin de câbles 60 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

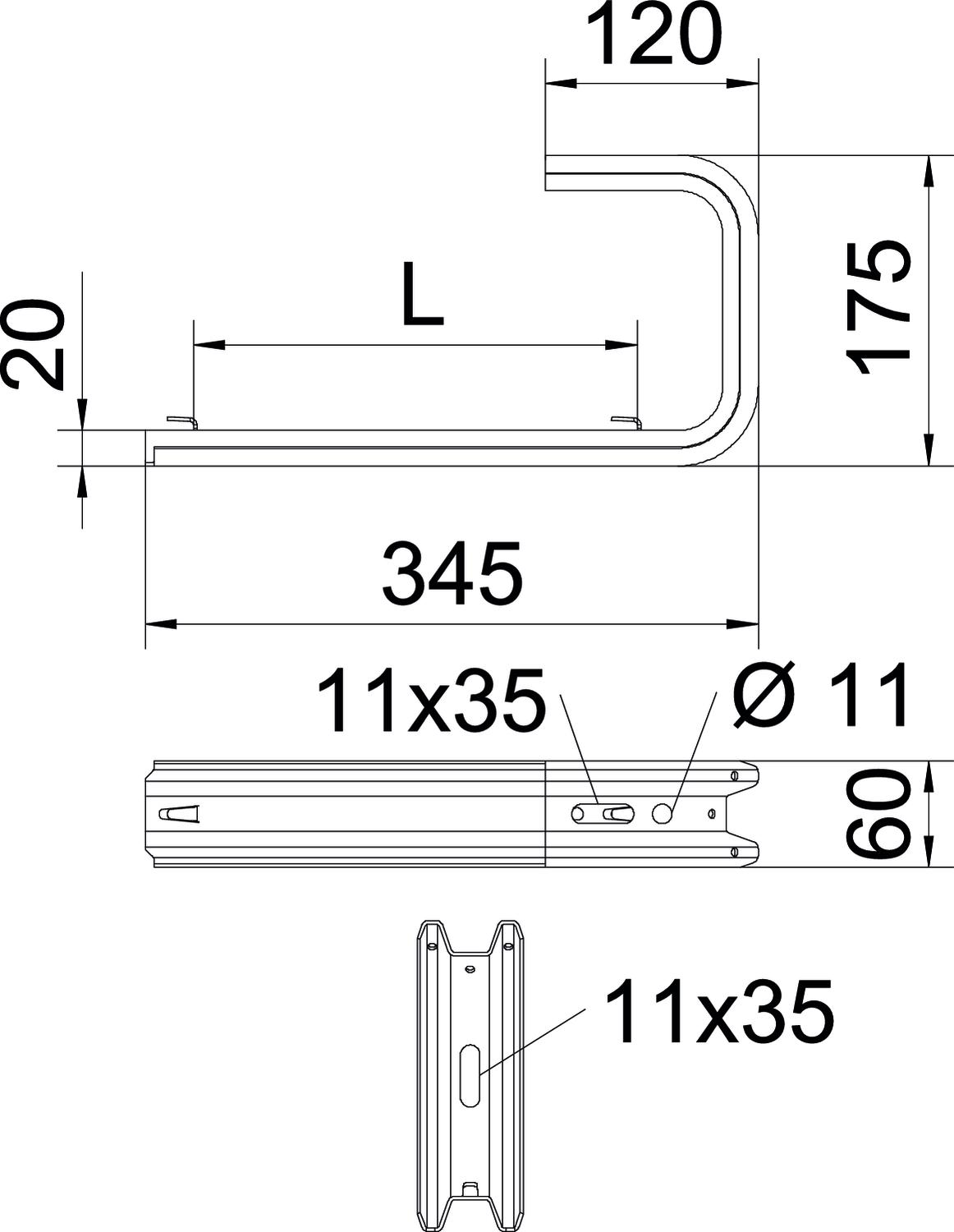

Convient pour chemin de câbles non Convient pour un chemin de câbles en treillis oui Convient pour une échelle à câbles non Cote B 345 mm Cote L 250 mm Couleur acier inoxydable Dimension B345mm Dimension H 175 mm Empreinte CO2 (GWP) du berceau à la porte 3,9078 kg CO2e / 1 Pièce F en kN (mur) 0,55 kN F en kN plafond 0,5 kN Hauteur 60 mm Largeur 345 mm Longueur 175 mm Maintien en fonction non Matériau acier inoxydable 1.4301 Modèle Étrier de suspension (étrier C) pour largeur min. 300 pourr largeur max. 300 mm Surface nu, traité Caractéristiques techniques
Diagramme de charge du support de plafond TPDG
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
