Support mural et de plafond TP FS
Réf. 6365914 | EAN 4012196042609
- Description du produit
-

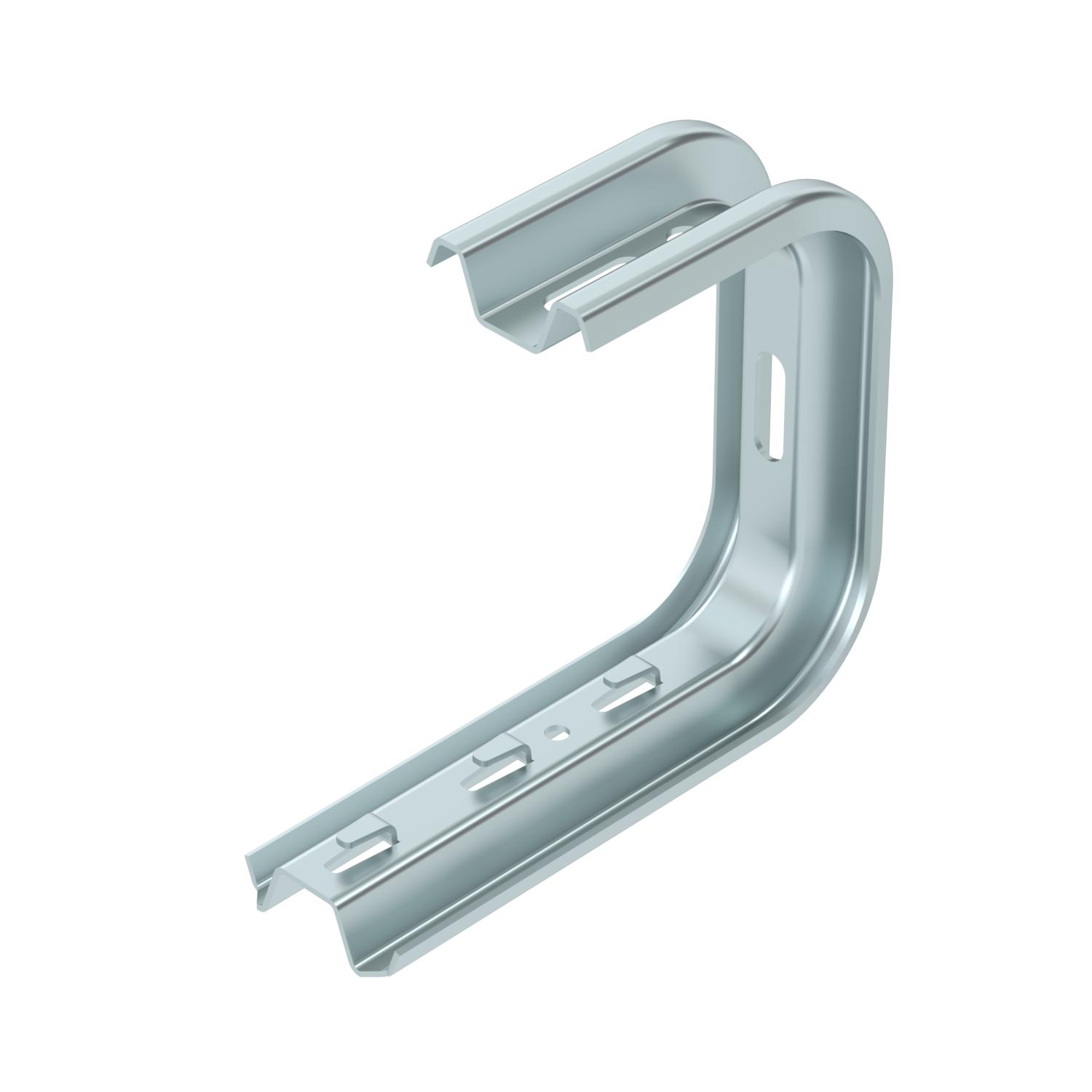

Description du produitSupport mural et de plafond TP avec ergots pour la fixation sans vis de chemins de câbles en treillis.
Si le support est fixé directement sur le mur ou le plafond, il convient d'utiliser systématiquement l'entretoise DS 4 pour des raisons de stabilité.
Hauteur latérale max. du système de chemin de câbles 60 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

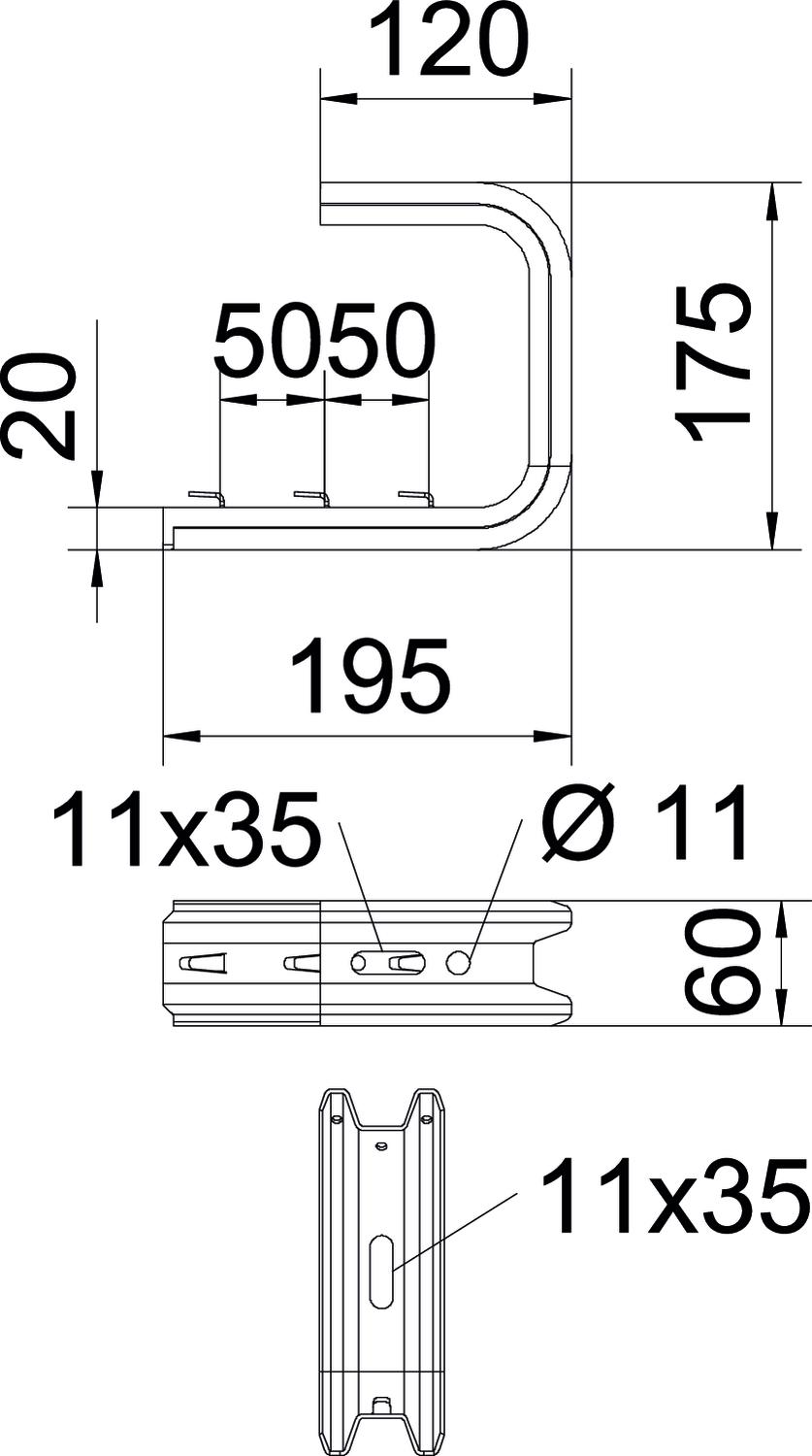

Convient pour chemin de câbles non Convient pour un chemin de câbles en treillis oui Convient pour une échelle à câbles non Cote B 195 mm Cote L 100 mm Couleur zinc Dimension B195mm Empreinte CO2 (GWP) du berceau à la porte 1,3857 kg CO2e / 1 Pièce F en kN (mur) 1,05 kN F en kN plafond 0,95 kN Hauteur 60 mm Largeur 195 mm Longueur 175 mm Maintien en fonction non Matériau Acier Modèle Étrier de suspension (étrier C) pour largeur min. 150 pourr largeur max. 150 mm Surface galvanisé par bande Caractéristiques techniques
Diagramme de charge du support de plafond TPDG
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
