Support mural et de plafond TP FT
Réf. 6363869 | EAN 4012195076896
- Description du produit
-

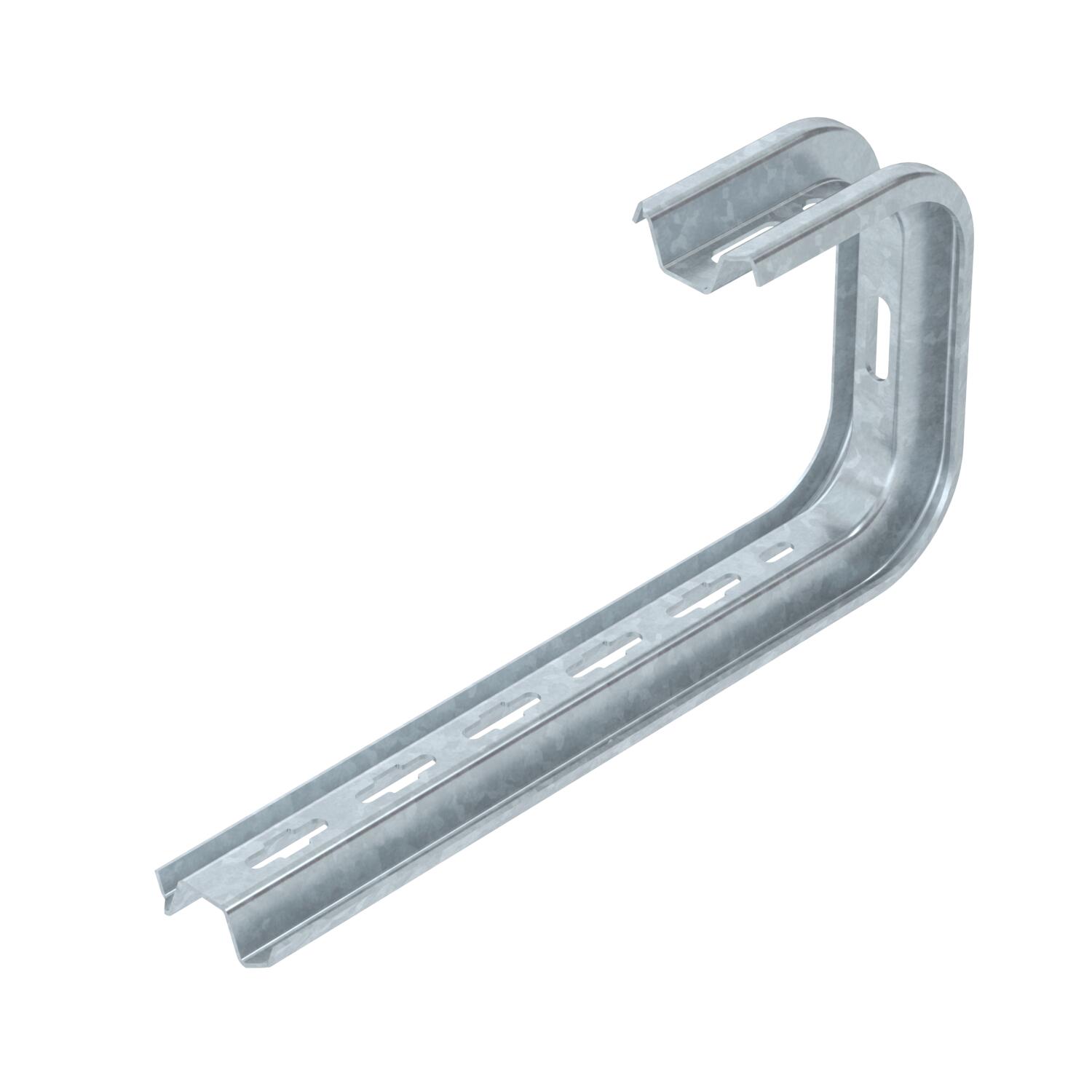

Description du produitConsole plafond TP permettant une fixation universelle.
Important ! Si la console est fixée directement sur le mur ou le plafond, il convient d'utiliser systématiquement l'entretoise type DS 4 pour des raisons de stabilité. Hauteur d'aile maximale du chemin de câbles : 60 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

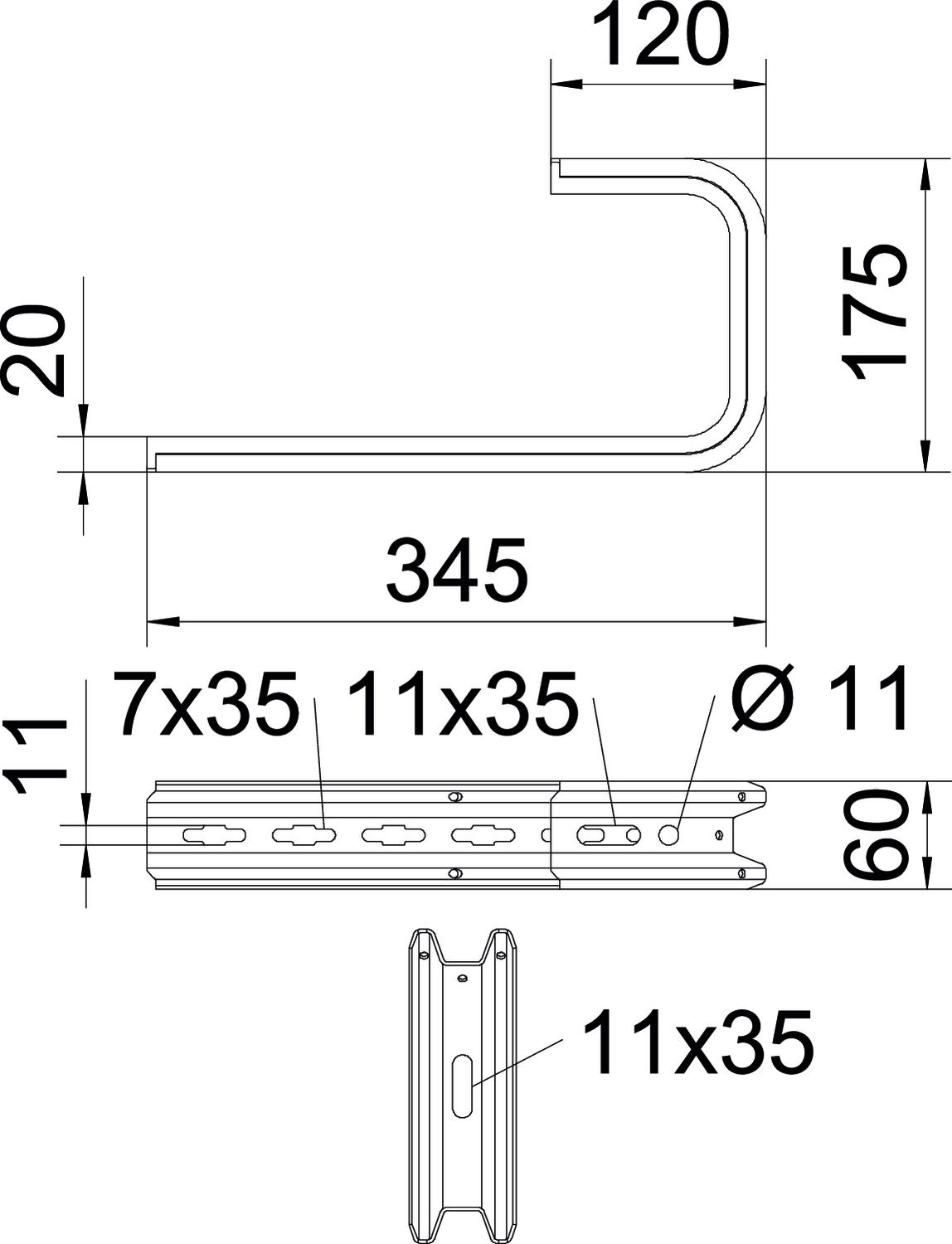

Convient pour chemin de câbles oui Convient pour un chemin de câbles en treillis oui Convient pour une échelle à câbles oui Cote B 345 mm Couleur zinc Dimension B345mm Dimension H 175 mm Empreinte CO2 (GWP) du berceau à la porte 1,7466 kg CO2e / 1 Pièce F en kN (mur) 0,55 kN F en kN plafond 0,5 kN Hauteur 60 mm Largeur 345 mm Longueur 345 mm Maintien en fonction non Matériau Acier Modèle Étrier de suspension (étrier C) pour largeur min. 300 pourr largeur max. 300 mm Surface galvanisé à chaud par trempage Caractéristiques techniques
Diagramme de charge du support de plafond TPD
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
Fiche technique TPD 345 FT / 6363869 , 0.27MB , pdfDéclaration de conformité UE TPD 345 FT / 6363869 , 0.13MB , pdfREACH Déclaration de conformité TPD 345 FT / 6363869 , 0.12MB , pdfRoHS Déclaration de conformité TPD 345 FT / 6363869 , 0.13MB , pdf
