Suspension centrale de chemin de câbles, hauteur latérale 60 FT
Réf. 6358756 | EAN 4012196947232
- Description du produit
-

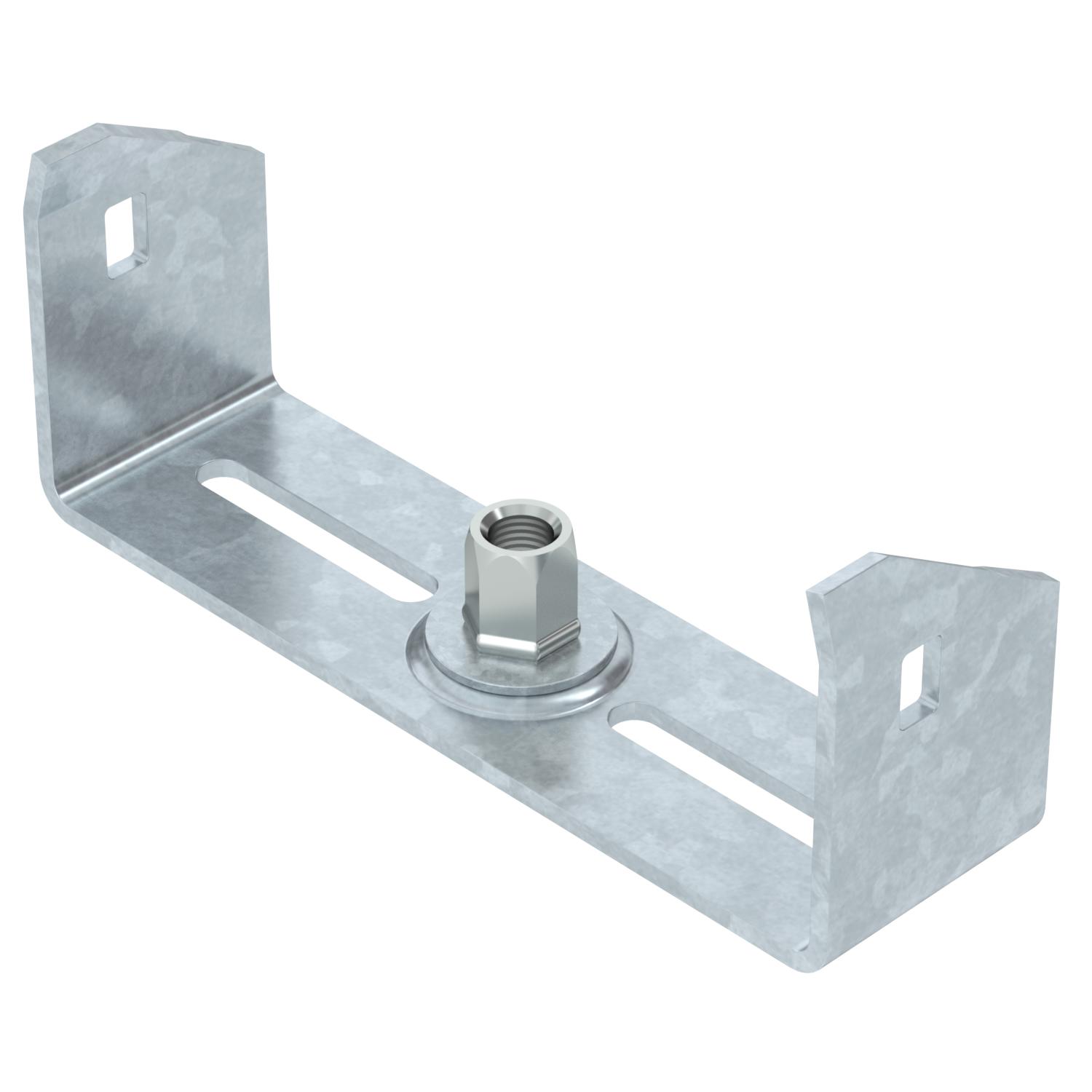

Description du produitSuspension centrale pour chemins de câbles avec bord roulé et d'une hauteur d'aile de 60 mm.
La suspension centrale dispose d'un embout fileté rotatif M10. Lors de la pose, veillez à une répartition homogène de la charge (éviter toute pose unilatérale).
Les largeurs de 100, 150 et 200 mm ont des perforations de base supplémentaires afin que la suspension centrale puisse être vissée à la base de canal lorsqu'elle est utilisée pour la maintenance fonctionnelle selon DIN 4102 partie 12.
-
- Caractéristiques techniques
-
Caractéristiques techniques

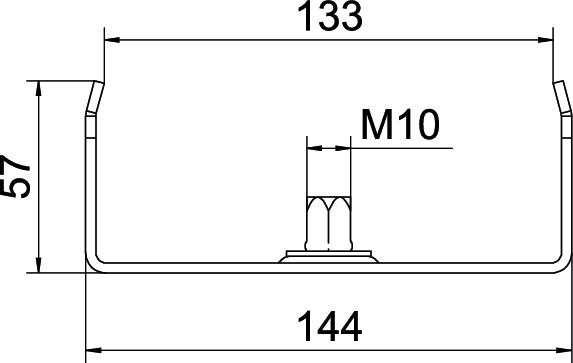

Convient pour la tige filetée métrique 10 Cote B 144 mm Cote b 134 mm Cote B1 134 mm Couleur zinc Diamètre du trou 10,5 mm Dimension B150mm Empreinte CO2 (GWP) du berceau à la porte 0,667 kg CO2e / 1 Pièce F en kN 0,5 kN Hauteur 57 mm Largeur 8 in Largeur 150 mm Longueur 40 mm Maintien en fonction non Matériau Acier Modèle accroché pour largeur min. 150 pourr largeur max. 150 mm Réglable non Surface galvanisé à chaud par trempage - Tous les types
-
Tous les types
