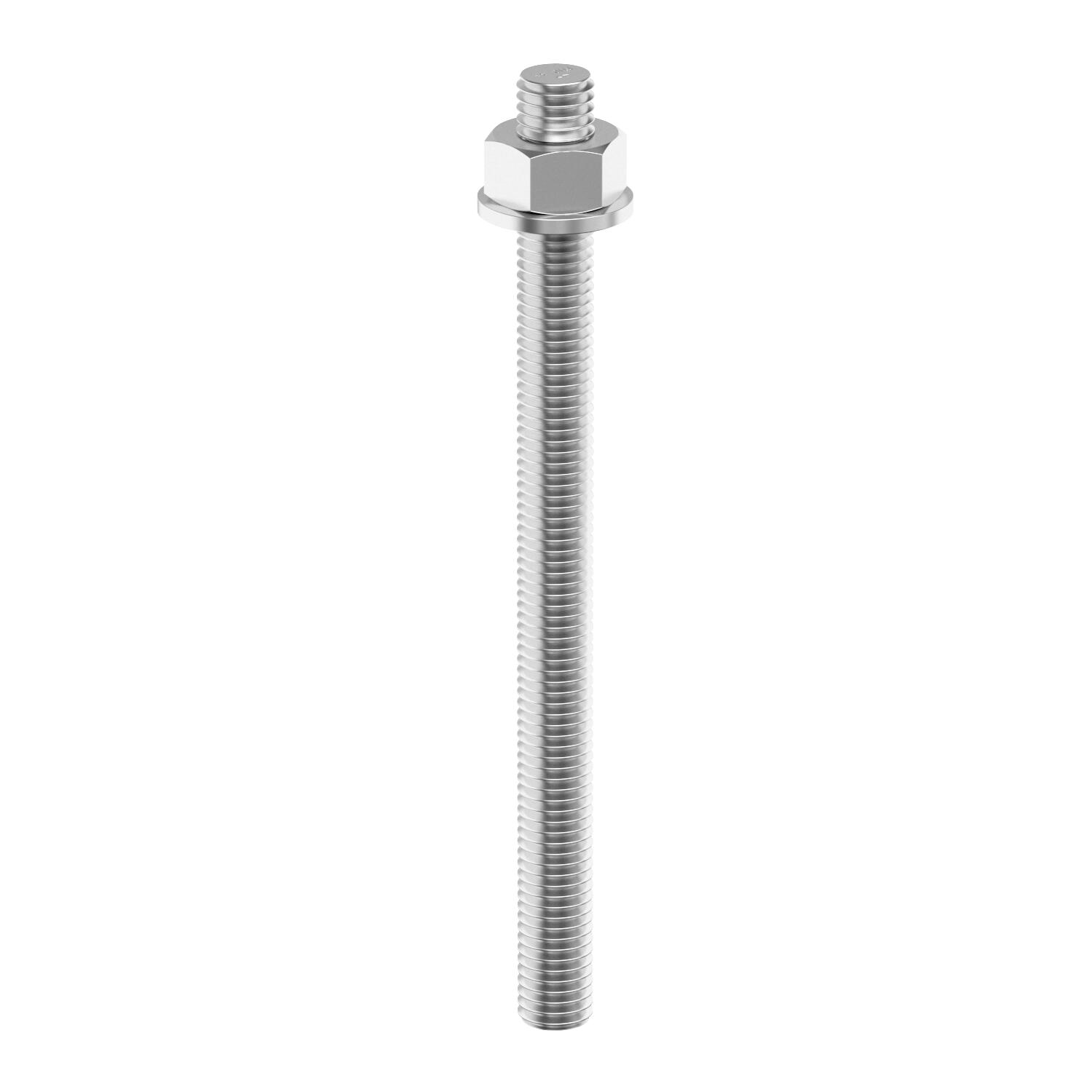

Tige d'ancrage A4
Réf. 3497832 | EAN 4012196606825
- Description du produit
-
Description du produitGrâce à la tige d'ancrage et à la douille perforée en plastique correspondante, les charges combinées au mortier d'injection VMU plus sont fixées aux murs de maçonnerie sans pression d'expansion. Le système est également utilisé pour la fixation dans les plafonds en béton. Sur les murs en béton et en briques pleines, la tige d'ancrage est installée en utilisant uniquement le mortier d'injection VMU plus, sans douille perforée.
La tige d'ancrage VMU-A 8x110 mm est montée avec la douille perforée en plastique VM-SH 12x80 ou VM-SH 16x85.
La tige d'ancrage VMU-A 10x130 mm est montée avec la douille perforée en plastique VM-SH 16x85.
La tige d'ancrage VMU-A 10x150 mm est montée avec la douille perforée en plastique VM-SH 16x85 ou VM-SH 16x130.
La tige d'ancrage VMU-A 12x155 mm est montée avec la douille perforée en plastique VM-SH 20x85.
Pour les tiges d'ancrage M6 (L=65 mm) et M8 (L=65 mm), utiliser le tamis VMU-SH 12x50. Si les tiges d'ancrage sont de type M8 (L=120 mm), M10 (L=140 mm), M10 (L=160 mm) et M12 (L=165 mm), utiliser le tamis VMU-SH 18x95.
- Caractéristiques techniques
-
Caractéristiques techniques

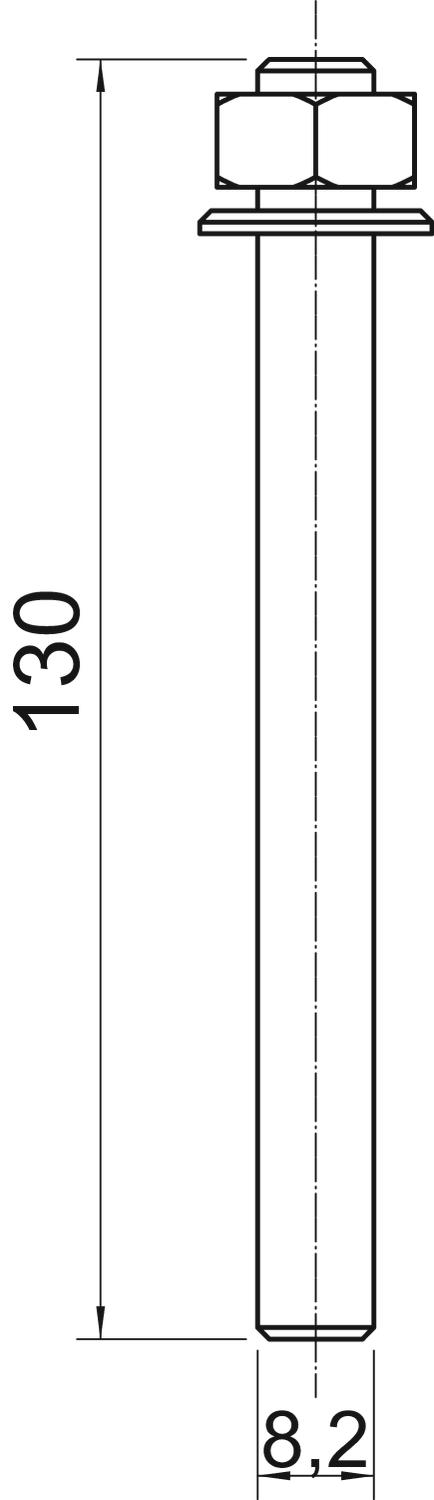

Avec filetage extérieur oui Cote d 10 mm Cote L 130 mm Couleur acier inoxydable Dimension 130x8,2 Filetage M10 Filetage, métrique 10 Longueur 130 mm Marquage de profondeur oui Matériau Acier inoxydable Méplat 17 Type de filetage métrique - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Brosse de nettoyage en acier
RB 14 M 6 3497874 1 Pièce
Douille perforée en plastique
VMU-SH 16x85 3497862 10 Pièce
Douille perforée en plastique
VMU-SH 16x130 3497864 10 Pièce
Mortier d'injection en cartouche de 420 ml
VMU plus 420 3497803 1 Pièce - Téléchargements
-
Fiche technique VMU-A 10-130A4 / 3497832 , 0.21MB , pdfInstructions de montage Instructions de montage système d'injection VMU plus II , 3.12MB , pdf
